Multi-Rounder Drehverteiler

Multi-Rounder Dreh- bzw. Schwenkverteiler als Anbaugerät an Förderbänder oder als Standgerät zur Befüllung

Multi-Rounder Drehverteiler

Multi-Rounder Dreh- bzw. Schwenkverteiler als Anbaugerät an Förderbänder oder als Standgerät zur Befüllung

Geeignet für: Kartons, KLT, Trays, Säcke, Beutel, Paletten, Gitterboxen, Big Bags
Kapazität: 2 bis ca. 12 Behälter (bei Bedarf mit Zwischenstellungen)
Ausführung: Auslegung in Abhängigkeit von der kundenindividuellen Aufgabenstellung

  • Beschreibung
  • Vorteile
  • Technische Daten
  • Medien

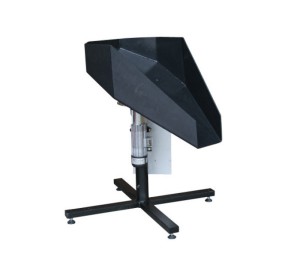

Der MTF Technik Schwenk- bzw. Drehverteiler Multi-Rounder besteht aus einer motorisch angetriebenen Rutsche, die drehbar gelagert auf einem Gestell montiert wird. Teile, die oberhalb des Drehpunktes in die Rutsche aufgegeben werden, gleiten so in Behälter, die kreisförmig um den Drehpunkt herum angeordnet sind. Die Rutsche besteht standardmäßig aus Hart-PVC, kann bei Bedarf aber auch aus Edelstahl gefertigt werden.

Als Standgerät wird der Drehverteiler auf einem eigenen Untergestell ausgeführt. So ist das Gerät sehr flexibel und einfach an verschiedenen Standorten einsetzbar. Als Anbaugerät wird der Verteiler direkt unter dem Auslauf eines Förderbandes montiert und mit diesem fest verbunden. So sind Zuführung und Verteilung eine Einheit und können auch direkt gemeinsam gesteuert werden.

Je nach Steuerung und örtlichen Rahmenbedingungen kann der Drehverteiler so komplette 360°-Umdrehungen machen oder auch nur in einem vorgegebenen Bereich hin- und herschwenken und dort verschiedene Positionen anfahren. Die Positionen können über Nocken festgelegt werden. So können in größeren Behältnissen auch Zwischenpositionen angefahren werden, um Schüttkegel zu vermeiden.

Als Steuerung kommt entweder eine Standardsteuerung zum Einsatz, welche Zählimpulse verarbeiten kann oder nach einer einstellbaren Zeit die nächste Befüllposition anfährt. Über diese Steuerung können auch Lauf-, Pausen- und Nachlaufzeit für ein Zuführförderband definiert werden. Sollen darüber hinaus Betriebszustände – z.B. über Signalampeln oder Akustikmelder – angezeigt werden oder besondere Funktionen notwendig sein, so wird eine frei programmierbare SPS-Steuerung eingesetzt.

Die Drehverteiler von MTF Technik sorgen für eine sichere Verteilung in verschiedene Abgabestellen und sorgen so für eine spürbare Entlastung der Produktionsmitarbeiter von logistischen Tätigkeiten. Die gewonnene Autarkie in der Produktion erlaubt mannlosen Betrieb und steigert so die Effizienz Ihrer Fertigung.

Je nach Aufgabenstellung sind Rutsche, Material und Geometrie individuell anpassbar

Pneumatische Klappen verschließen den Auslass bei aktiver Schwenkbewegung, falls der Materialstrom nicht gestoppt werden kann

Die Anbindung an MTF-Förderbänder erfolgt direkt und unkompliziert – auch eine Nachrüstung ist möglich

Robuste Bauweise für den industriellen Einsatz

Flexibel anpassbar an kundenspezifische Anforderungen

Platzsparende Integration in bestehende Anlagen möglich

Eigenschaft

Wert

Ausführung:

Standgerät / Anbaugerät an Förderband

Schwenkbereich:

270° / 360°

Schwenkrutsche, Material:

Hart-PVC, Edelstahl glatt / Edelstahl 5WL / Edelstahl 6WL

Einfall-Öffnungsbreite:

ca. 450 mm

Ausfall-Öffnungsbereite:

ca. 150 mm

Anzahl Verteilpositionen:

2 bis 12 Stück, frei wählbar

Einfallhöhe:

886 – 1186 mm

Ausfallhöhe:

440 – 740 mm

Untergestellausführung:

stationär / fahrbar

Antriebsleistung:

87 W

Es sind keine Medien vorhanden.
