Förderband mit Querschiebevorrichtung

Förderband mit Querschiebevorrichtung als Umlaufpuffer

Förderband mit Querschiebevorrichtung

Förderband mit Querschiebevorrichtung als Umlaufpuffer

Geeignet für: Kartons, KLT, Trays
Kapazität: mittlere bis große Kapazität
Ausführung: Auslegung in Abhängigkeit von der kundenindividuellen Aufgabenstellung

  • Beschreibung
  • Technische Daten
  • Medien

Die Förderbänder mit Querschiebevorrichtung von MTF Technik bieten eine äußerst flexible Lösung für das automatische Behälterhandling. Je nach kundenspezifischer Anforderung können Sie in Länge, Breite, Höhe und Ausstattung sehr variabel ausgelegt werden. So lassen sich beispielsweise auch sehr niedrige Ausführungen realisieren, um Produkte bei beengten Platzverhältnissen – z.B. bei Produktions- oder Verpackungsmaschinen mit niedrigen Materialausfallschächten – in Behälter leiten zu können. Dank ihrer extra niedrigen Bauhöhe können diese Anlagen direkt unterhalb des Ausfallschachts positioniert und somit nahtlos in die Grundfläche der Maschine integriert werden.

Kern der Technologie ist der Querverschiebemechanismus, der die befüllten Behälter gezielt seitlich ausschleust und das Förderband neue Leerbehälter an die Befüllposition bringt. Dabei kommen widerstandsfähige Fördergurte zum Einsatz, die speziell für den Abschiebebetrieb ausgelegt sind und eine lange Lebensdauer garantieren. Im Extremfall kann die Querschiebeposition auch mit einer Rollenbahn oder einem Kugelrollentisch ausgestattet werden, um Abrieb und Verschleiß bei hohen Gewichten weiter zu reduzieren.

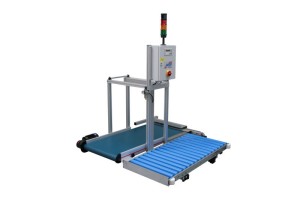

Grundsätzlich können zwei Konzepte unterschieden werden. Zum einen U-förmige Pufferlösungen mit einer Querschiebevorrichtung. Hier wird in der Regel eine Kombination aus Förderband zur Zuführung leerer Behälter und Rollenbahn zur Abförderung der gefüllten Behälter gewählt. Diese Lösung kommt zum Einsatz, wenn die Befüllung z.B. in einer Roboterzelle stattfindet und der Bediener an einem Punkt außerhalb der Zelle Behälter aufgeben und abnehmen soll.

Das zweite Konzept sieht einen Umlauf mit zwei Querschiebevorrichtungen vor, bei denen die Behälter „im Kreis“ laufen. Dies hat den Vorteil, dass so der zur Verfügung stehende Platz sehr effizient genutzt wird. Diese Anlagen kommen oftmals zum Einsatz, wenn Fallteile seitlich neben einer Maschine aufgenommen werden.

Die kompakten Förderbänder können mit Trommelmotorantrieben ausgestattet werden, um minimale Überstände und eine besonders platzsparende Bauform realisieren zu können.

Die Steuerung der Förder- und Verschiebeeinheiten erfolgt je nach Anwendung entweder über eine Siemens S7-Steuerung oder direkt über die bauseitige Maschinen- oder Robotersteuerung. In Kombination mit umfassender Sensorik zur Überwachung der Befüll- und Übergabepositionen entsteht ein hochautomatisiertes System, das sich exakt auf die jeweiligen Anforderungen abstimmen lässt.
Wie bei allen Automationslösungen von MTF Technik können auch hier quasi unbegrenzte Anpassungen vorgenommen werden, um kundenindividuelle Besonderheiten zu berücksichtigen.

Pneumatische Vereinzelungsstationen, verstellbare Seitenführungen für unterschiedliche Behälterformate, Querschieber mit Zwischenpositionen für sequentielle Behälterbefüllung, Vibratoren zur Schüttkegelreduzierung, Verteilerwippen, Füllstandsensoren, etc. sind nur einige Möglichkeiten, um die Anlage an die speziellen Gegebenheiten anzupassen.

Die Förderbänder mit Querschiebevorrichtung verbinden intelligente Technik mit robuster Ausführung und maximaler Flexibilität. Sie eignen sich ideal für Anwendungen mit hoher Taktung, wechselnden Behältergrößen und geringem Platzangebot – sei es in der Serienfertigung, der Verpackung oder in automatisierten Logistikprozessen.

Eigenschaft

Wert

Ausführung:

Auslegung in Abhängigkeit von der kundenindividuellen Aufgabenstellung

Es sind keine Medien vorhanden.
