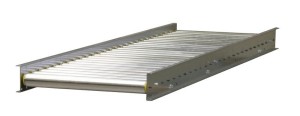

Rollenbahn Typ R50-100

Rollenbahnen mit Seitenführung für den Transport durch Schwerkraft

Rollenbahn Typ R50-100

Rollenbahnen mit Seitenführung für den Transport durch Schwerkraft

Untergestell: ohne Untergestell (Grundtyp)
Steigung: Bahnneigung zwischen -35° und +35°
Überstand: entfällt

  • Beschreibung
  • Vorteile
  • Technische Daten
  • Medien

Rollenbahnen werden in vielen Industriebereichen für Anwendungen eingesetzt, wo Kisten, Kartons oder Werkstückträger durch Schwerkraft transportiert werden müssen.

Die nicht angetriebenen Rollen- und Röllchenbahnen werden häufig in Verbindung mit Pufferbändern eingesetzt und dienen dort als Staustrecke. Weitere Einsatzgebiete befinden sich in den Bereichen der Kommissionierung und Montage.

Die Nutzbreiten betragen dabei von 100 bis 1.200 mm in 50 mm Schritten. Dabei sind Gestelle aus Stahl oder Edelstahl möglich. Die Rollen sind dabei aus PVC, verzinktem Stahl, Aluminium oder Edelstahl und verfügen über einen Rollendurchmesser von 50 mm.

DIe Rollenteilung erfolgt je nach Aufgabenstellung in  62,5 / 75 / 100 / 150 oder 200 mm. Das Modell R-50/100 wird mit 30mm hoher Seitenführung geliefert. Der Endanschlag wird bei Bedarf angebracht. Zudem sind höhen- und neigungsverstellbare Untergestelle möglich.

Preisgünstige Transportstrecke ohne Antrieb

Als Stahl- und Edelstahlgestell erhältlich

Rahmen zur seitlichen Führung des Fördergutes

Verschiedene Rollenmaterialien für unterschiedliche Anwendungen

Flexible Rollenteilung in Abhängigkeit von der Aufgabenstellung

Einsatz als Puffer- und Staustrecke möglich

Eigenschaft

Wert

Rollendurchmesser:

50 mm

Rollenbahnbreiten:

200 - 1.200 mm in 50mm Schritten

Rollenteilung:

62,5 / 75 / 100 / 125 / 150 / 200 mm

Rollenmaterial:

PVC, Stahl, Edelstahl, Aluminium

Erforderliches Gefälle:

2 - 5%, je nach Beschaffenheit und Gewicht des Fördergutes

Material Profilrahmen:

Stahl oder Edelstahl

Umgebungstemperatur:

0°C bis +50°C

Es sind keine Medien vorhanden.

Downloads

Anfrageformular (PDF)
Rollenbahn Typ R50-100

Technische Zeichnungen (PDF)
Rollenbahn Typ R50-100
