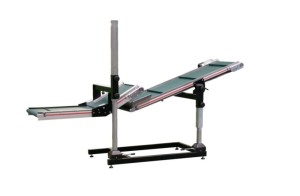

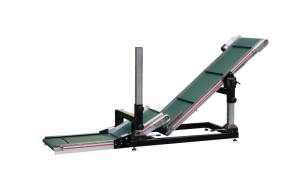

Kleinförderband Typ INL-IE 030
Winkelförderband mit einseitig montierter Gasdrucksäule für einfachste Höhen- und Neigungsverstellung
Kleinförderband Typ INL-IE 030
Winkelförderband mit einseitig montierter Gasdrucksäule für einfachste Höhen- und Neigungsverstellung
Untergestell: stufenlose Höhenverstellung
Steigung: Bandsteigung 30°, 45°, 60°
Überstand: seitlich überstehende Untergestellteile
- Beschreibung
- Vorteile
- Technische Daten
- Medien
Überall dort, wo Fördergut aus sehr niedrigen Aufgabebereichen abtransportiert und anschließend ansteigend gefördert werden muss, stellen die MTF I-Tech Winkelförderbänder Typ INL-IE 030 die perfekte Lösung dar. Die geringe Bauhöhe des Rahmens von nur 30 mm ermöglicht die Konstruktion von Förderbändern mit einer Gesamt-Bauhöhe von weniger als 80 mm.
L-förmige Kleinförderbänder vom Typ INL-IE 030 zeichnen sich insbesondere durch ihr variables Untergestell aus. Auf einem stabilen, geschweißten Grundrahmen wird eine kugelgeführte Gasdrucksäule montiert, die eine kraftfreie Höhenverstellung bei einem Hub bis zu 400 mm ermöglicht. Speziell bei Anwendungen, bei denen die Höhe oftmals verstellt werden muss (Einsatz an unterschiedlichen Orten oder Befüllung unterschiedlich hoher Behälter) spielt das Untergestell IE 030 seine Stärken aus. Die Höhenverstellung erfolgt ohne Werkzeug, einfach durch Betätigung eines Fußtasters. Vor allem dort, wo wenig Personal zur Verfügung steht (während Nachtschichten oder am Wochenende) stellt das Untergestell eine wertvolle Hilfe dar und ermöglicht schnelle Umrüstvorgänge. Das Untergestell ist geeignet für Förderbänder mit einer Gesamtlänge von bis zu ca. 1.500 mm und einer Breite von maximal 300 mm.
Für diese Förderbänder stehen insgesamt sieben unterschiedliche Fördergurte aus PVC, PU oder Polyestermaterial mit verschiedenen Oberflächenstrukturen und Eigenschaften zur Verfügung. Neben diesen Gurten aus dem MTF Standardprogramm lassen sich bei Bedarf auch Sondertypen montieren.
Die I-Tech Winkelförderbänder Typ INL-IE 030 können mit drei unterschiedlichen Antriebseinheiten ausgestattet werden, welche in Kombination mit diversen Leistungen und Getriebeuntersetzungen und Steuerungen für eine optimale Anpassung an die jeweilige Transportaufgabe sorgen.
Aufbauend auf dieser Grundausstattung können die Förderbänder durch vielfältige Zubehörteile funktionell erweitert werden. Dazu gehören unter anderem Lüfter, Heizstrahler, Ionisationsgeräte, Abdeckungen, Sensorik, Rutschen, Hauben, etc.
Werkzeuglose Höhenverstellung per Fußtaster möglich
Perfekt für engste Platzverhältnisse
Unterschiedliche Antriebseinheiten für jeden Einsatzfall
Langlebig und wartungsfreundlich
Ideal für häufige Umrüstungen geeignet
Platzsparende Bauhöhe unter 80 Millimetern
Eigenschaft
Wert
Breiten:
200 mm bis 500 mm
Flachbandlängen:
500 mm bis 2.000 mm
Steilbandlängen:
individuell von 400mm bis max. 2.000mm
Fördergeschwindigkeiten:
von 3,0 bis 15,2m/min [max. 65m/min.]
Bandbelastung:
2kg/m
Umlenkung:
Ø32 mm, andere Durchmesser auf Anfrage
Seitenführungshöhe:
20mm, andere Höhen auf Anfrage
Antriebsausführungen:
unterhalb Bandkörper, Flanschantrieb seitlich, Trommelmotor
Förderwinkel:
30°, 45°, 60°
Erhältlich als:
Sonderabmessungen und -ausführungen auf Anfrage
Es sind keine Medien vorhanden.
