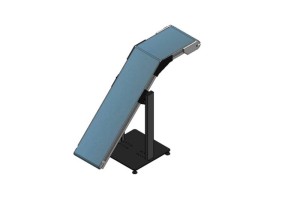

Kleinförderband Typ IPL-BE 020

Abgewinkeltes Kleinförderband mit Einzelständer seitlich am Bandkörper

Kleinförderband Typ IPL-BE 020

Abgewinkeltes Kleinförderband mit Einzelständer seitlich am Bandkörper

Untergestell: stufenlose Höhenverstellung
Steigung: Bandsteigung 30°, 45°, 60°
Überstand: seitlich überstehende Untergestellteile

  • Beschreibung
  • Vorteile
  • Technische Daten
  • Medien

Positiv abgewinkelte Kleinförderbänder vom Typ IPL-BE 020 werden dort eingesetzt, wo Bauteile auf einem waagerechten Förderbandteil aufgegeben und anschließend nach unten transportiert werden müssen.

Das Untergestell besteht aus einer stabilen Stahl-Grundplatte mit zwei senkrecht montierten eloxierten Aluminiumprofilen. Die Anbindung zwischen Untergestell und Rahmen des Förderbandes erfolgt über drehbar gelagerte Module, die stufenlos in Höhe und Neigungswinkel justiert werden können.

Die Aufhängung des Förderbandes erfolgt dabei in der Regel im Schwerpunkt, sodass eine einfache Neigungsverstellung ermöglicht wird. Der Bandkörper ist entlang der Aluminiumprofile darüber hinaus stufenlos in der Höhe verstellbar. Förderbänder dieser Bauart kommen als Abtransportband hinter Verpackungsmaschinen oder auch zum Transport "von oben nach unten" zum Einsatz. Dies ist insbesondere für oberflächenempfindliche Teile von Bedeutung, bei denen die Fallhöhe reduziert werden muss.

Die geringe Bauhöhe des Rahmens von nur 30 mm ermöglicht die Konstruktion von Förderbändern mit einer Gesamt-Bauhöhe von weniger als 80 mm. Der Förderwinkel ist fest (wahlweise 30°, 45° oder 60°). Die maximale Bandbreite beträgt hierbei 500 mm.

Für diese Förderbänder stehen insgesamt neun unterschiedliche Fördergurte aus PVC, PU oder Polyestermaterial mit verschiedenen Oberflächenstrukturen und Eigenschaften zur Verfügung. Neben diesen Gurten aus dem MTF Standardprogramm lassen sich bei Bedarf auch Sondertypen montieren.

Die I-Tech Winkelförderbänder Typ IPL-BE 020 können mit drei unterschiedlichen Antriebseinheiten ausgestattet werden, welche in Kombination mit diversen Leistungen und Getriebeuntersetzungen und Steuerungen für eine optimale Anpassung an die jeweilige Transportaufgabe sorgen.

Aufbauend auf dieser Grundausstattung können die Förderbänder durch vielfältige Zubehörteile funktionell erweitert werden. Dazu gehören Lüfter, Heizstrahler, Ionisationsgeräte, Abdeckungen, Sensorik, Rutschen, Hauben, etc.

Reduzierte Fallhöhe für empfindliche Bauteile

Ideal für engste Platzverhältnisse

Unterschiedliche Antriebseinheiten für jeden Einsatzfall

Langlebig und wartungsfreundlich

Großer Höhenverstellbereich

Sicherer Stand

Eigenschaft

Wert

Breiten:

200 mm bis 500 mm

Steilbandlängen:

500 mm bis 2.000 mm

Flachbandlängen:

individuell von 400mm bis max. 2.000mm

Fördergeschwindigkeiten:

von 3,0 bis 15,2m/min [max. 65m/min.]

Bandbelastung:

2kg/m

Umlenkung:

Ø32 mm, andere Durchmesser auf Anfrage

Seitenführungshöhe:

20mm, andere Höhen auf Anfrage

Antriebsausführungen:

unterhalb Bandkörper, Flanschantrieb seitlich, Trommelmotor

Förderwinkel:

30°, 45°, 60°

Erhältlich als:

Sonderabmessungen und -ausführungen auf Anfrage
