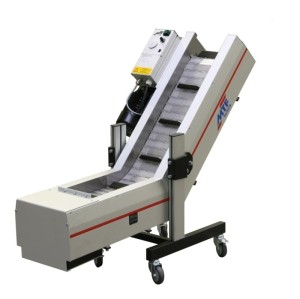

Die negativ abgewinkelten Multi-Tech Scharnierbandförderer Typ NVF-HE 020 werden aus einem umfangreichen Baukastensystem zusammengestellt und können so individuell auf die jeweilige Aufgabenstellung optimal angepasst werden.

Das Untergestell Typ HE 020 besteht aus einem H-förmigen geschweißten Grundrahmen mit senkrecht aufgesetzten Aluminiumprofilen, die mit Drehpunkten seitlich am Bandkörper befestigt werden. Der Flachbandteil ist hier kurz und und ist frei überhängend.

Das Untergestell eignet sich in der Regel für kleine Förderbänder mit einer Gesamtlänge von bis zu 2.000 mm und einer Breite bis zu maximal 500 mm.

Der Förderbandrahmen besteht aus speziell von MTF Technik entwickelten Aluminiumprofilen, die für die Aufnahme der Scharnierplatten optimiert sind. Hier steckt viel Know-how im Detail, um optimale Funktionalität und Stabilität zu gewährleisten. Die stabilen Profile verfügen jeweils seitlich und unterhalb des Förderbandes über eine Nut, die für die Anbringung von Untergestellen, Antriebseinheiten, Sensorik und sonstigen Anbauteilen genutzt werden können. Dies vermeidet aufwändige Bohr- oder Schweißarbeiten und gewährleistet maximale Flexibilität.

Der Förderwinkel beträgt wahlweise 30°, 45°, 60° oder 75°.

Die Scharnierplattengurte vom Typ NVF-HE 020 haben eine Teilung von 38,1 mm und sind wahlweise in Stahl oder Edelstahl lieferbar. Die Oberfläche der einzelnen Scharnierplattenelemente ist standardmäßig glatt, kann aber je nach Einsatzgebiet auch genoppt, gelocht, geschlitzt oder genoppt und gelocht ausgeführt werden. Für eine bestmögliche Abdichtung des Förderbandes werden die Gurte standardmäßig mit einer mitlaufenden Seitenborde ausgestattet, die hinter den seitlichen Abdeckblechen läuft und für zusätzliche Dichtigkeit sorgt.

Die Gurte können mit Mitnehmerstollen in verschiedenen Ausführungen ausgestattet werden, um optimale Transportergebnisse zu erzielen.

In den Seitenprofilen sind Federspanner integriert, um den Scharnierplattengurt immer unter ausreichender Spannung zu halten und somit Einstellungs- und Wartungsaufwand zu reduzieren.

Die Multi-Tech Scharnierbandförderer vom Typ NVF-HE 020 werden standardmäßig mit leistungsstarken Flanschantrieben ausgeführt, die mit unterschiedlichen Motorleistungen, Getriebeuntersetzungen und Steuerungen an die entsprechende Förderaufgabe angepasst werden.
