Gurtförderer Typ PLF-Sonder

Positiv abgewinkeltes Förderband

MTF Technik Fördertechnik - MTF Technik Fördertechnik

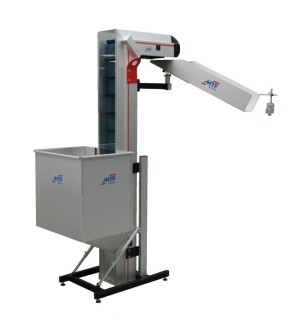

Positiv abgewinkeltes Winkelförderband Typ PLF-Sonder zum Senkrechtransport von Kunststoffteilen in einen Montageautomaten auf kleinstem Raum

MTF Technik Fördertechnik - MTF Technik Fördertechnik

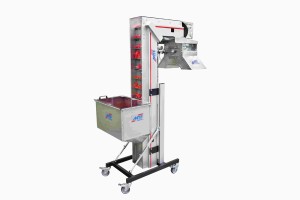

Senkrechtförderer PLF-Sonder mit patentierter 2-Wege-Weiche zur Teileleitung in verschiedene Behälter

MTF Technik Fördertechnik - MTF Technik Fördertechnik

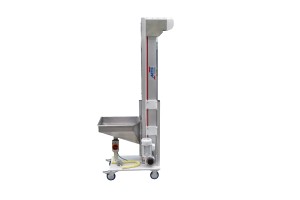

Senkrechtförderer "PLF-Sonder" mit besonders kurzem waagerechten Förderteil zur Befüllung eines Vibrationstopfes für Schrauben


Für einen Hersteller medizintechnischer Artikel haben wir ein PLF-Sonder-Förderband in der Ausführung als Senkrechtförderer realisiert, um zwei Produktionsmaschinen miteinander zu verknüpfen und gleichzeitig einen Durchgang für Mitarbeiter zu schaffen.

Der Senkrechtförderer ist an allen produktberührten Seiten vollständig mit Edelstahl ausgekleidet, wobei sämtliche Schweiß- und Verbindungsstellen komplett überschliffen und vollständig stoßkantenfrei ausgeführt sind.

Im Aufgabebereich des Senkrechtförderers ist ein Edelstahltrichter an die entsprechende Aufgabesituation angepasst, im Abgabebereich ist ein Übergang an ein Jacob-Rohrsystem zur Befüllung der Folgemaschine montiert.

Die Mitnehmerstollen sind nach vorne geneigt und entsprechend hoch ausgelegt, um eine Schaufelwirkung zu erzielen und die gewünschte Fördermenge sicher auf dem Senkrechtförderband transportieren zu können.

Highlights

Besondere Aufgabestellungen erfordern besondere Maßnahmen und Sonderkonstruktionen. Die MTF Untergestellprofile können für nahezu unendliche Variationsmöglichkeiten genutzt werden. Im dargestellten Fall sind die Stützen mit Winkellaschen an einem Senkrechtförderer montiert.

  • Stabiles Untergestell mit geschweißtem Grundrahmen
  • Höhenverstellung über die jeweiligen Profillängen definierbar
  • Zusatzelemente (Arbeitsplatzleuchte, Halterungen, Schalter, etc.) können einfach an den Nuten der Untergestellprofile befestigt werden

Anwendungsbeispiele & Tipps

Anwendungsvideo: Senkrechtförderer PLF-Sonder mit angebauter 2-Wege-Weiche
