Ausfallweiche Typ AW3-p-Ke

3-Wege Ausfallweiche mit pneumatisch angetriebenem Umschaltklappen­mechanismus

Ausfallweiche Typ AW3-p-Ke

3-Wege Ausfallweiche mit pneumatisch angetriebenem Umschaltklappen­mechanismus

Ausführung: 3-Wege Weiche
Antrieb: pneumatisch
Typ: Klappenweiche

  • Beschreibung
  • Vorteile
  • Technische Daten
  • Medien

Diese 3-Wege Ausfallweiche mit Klappenmechanismus und pneumatischer Betätigung kommt dort zum Einsatz, wo Gutteile von Anfahr-/Ausschussteilen und QS-Teilen getrennt ausgeschleust werden sollen. Ebenso kann sie als Verteilerweiche am Auslauf einer Förderstrecke eingesetzt werden, um drei Behälter nacheinander zu befüllen.

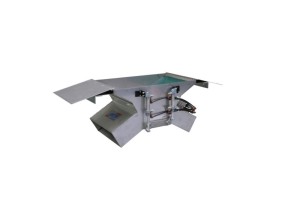

Dieser Weichentyp besteht aus einem rechteckigen Gehäuse, in welchem jeweils an der äußeren Kante eine Umschaltklappe befestigt ist, die in zwei Stellungen geschwenkt werden kann und so den Förderstrom in unterschiedliche Richtungen leitet. Je nach Kombination der Klappenstellungen werden die drei Auslässe angesteuert.

Die Umschaltklappen werden standardmäßig aus Edelstahl ausgeführt, können bei Bedarf aber auch aus Kunststoff (POM) hergestellt werden. Dies ist insbesondere bei kleineren Teilen wichtig, um entstehende Spalte möglichst klein zu halten.

Die Umschaltgeschwindigkeit zwischen den Endpositionen beträgt bei dieser Antriebsart zwischen 1,0 und 1,5 Sekunden. Somit ist die Weiche vor allen Dingen für die gezielte Verteilung von Teileströmen bzw. als Qualitätsweiche geeignet.

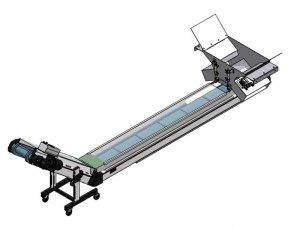

Wie alle MTF Technik Weichen wird dieser Typ vollkommen kundenindividuell projektiert und konstruiert. Der Weichentyp kann in alle gängigen Spritzgießmaschinen oder auch in Druckgussmaschinen integriert werden. Hierzu werden vor allen Dingen der Trichter, die Anbindungen ans Maschinengestell sowie die Geometrie der Ausfallschächte auf den jeweiligen Anwendungsfall angepasst. Darüber hinaus kann dieser Weichentyp auch am Auslauf von Förderbändern oder sonstigen Zuführeinrichtungen montiert werden.

Je nach Produktspektrum kann sowohl die Umschaltklappe als auch der Trichter und die Auslaufrutschen aus strukturierten Edelstahlblechen gefertigt werden, um Teileanhaftungen zu vermeiden. Bei Bedarf können auch spezielle Antihaft-Beschichtungen aufgebracht werden. Ebenso können die Ausfallschächte nach Kundenwunsch mit klarsichtigen Abdeckungen, Inspektionsklappen, etc. ausgeführt werden.

Neben der geometrischen Anpassung wird auch die elektrische Schnittstelle nach Kundenanforderung ausgelegt. Je nachdem, über welche Schnittstellen und Signale die Produktionsmaschine oder eine vorhandene Steuerung verfügt, wird die Weiche entsprechend ausgelegt.

Einfache und robuste Konstruktion

Kompletter Weichenkörper und Umschaltklappe aus Edelstahl, geeignet auch für Reinraumanwendungen

Kundenindividuell maßgeschneiderte Konstruktion der Weiche, angepasst auf die jeweilige Maschine und Umgebung

Pneumatischer Antrieb für einfache Ansteuerung

Weiche zur Integration in Spritgussmaschinen oder Druckgussmaschinen, aber auch zum Anbau an Förderbänder oder sonstige Zuführungen

Langlebig und wartungsfreundlich

Eigenschaft

Wert

Material:

Edelstahl, Umschaltklappe optional aus POM

Oberflächen:

glatt oder strukturiert (6WL-Prägung)

Anzahl Positionen:

3

Antrieb:

pneumatisch, Ansteuerung 24V DC

Umschaltgeschwindigkeit:

ca. 1,0 - 1,5 Sekunden

Einbaulage in Maschine:

quer zur Maschinenachse

Endlagenabfragen:

Reed-Sensoren

Einsatzzweck:

Qualitätsweiche, Verteilerweiche

Elektrische Schnittstelle:

Anschlüsse verdrahtet auf Klemmleiste, Stecker und Anschlusskabel nach Absprache

Passend für Hersteller:

Arburg, Billion, Dr. Boy, Engel, Fanuc, Ferromatik, Frech, Haitian, JSW, Krauss-Maffei, Netstal, Sumitomo SHI Demag, Toyo, Wittmann-Battenfeld und andere
