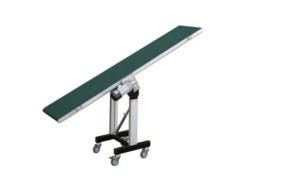

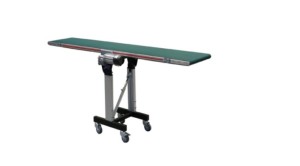

Kleinförderband Typ IL-HE 050

Gerades Kleinförderband mit Einzelständer seitlich am Bandkörper

Kleinförderband Typ IL-HE 050

Gerades Kleinförderband mit Einzelständer seitlich am Bandkörper

Untergestell: stufenlose Höhenverstellung
Steigung: Extreme Bandsteigung möglich
Überstand: keine nach oben überstehenden Untergestellteile

  • Beschreibung
  • Vorteile
  • Technische Daten
  • Medien

Die geraden I-Tech Kleinförderbänder vom Typ IL-HE 050 sind die ideale Lösung, wenn nur wenig Platz zur Verfügung steht. Die geringe Bauhöhe von nur rund 30 mm sowie das optimale Verhältnis von Außenbreite zu Nutzbreite erlauben eine Integration der Kleinförderbänder in engste Maschinen- oder Werkzeugschächte. Das „I“ in der Typenbezeichnung I-Tech steht somit für „Integration“ der Kleinförderbänder in Maschinenschächte, Produktionsabläufe, Automationsanlagen, etc.

In dieser Ausführung wird das Kleinförderband oftmals als Austragsband in diversen Industriebereichen eingesetzt (z.B. Stanzereien, Kunstoffverarbeitung, Verpackungsanlagen, Abzugsband hinter Extrudern, etc.). Die glatten Oberflächen ermöglichen eine einfache Reinigung und machen diese Förderbänder auch für Anwendungen im Reinraum sehr interessant.

Für diese Förderbänder stehen 13 Fördergurte aus unterschiedlichen Materialien mit unterschiedlichen Oberflächenstrukturen und Eigenschaften aus dem MTF-Technik Standardprogramm zur Verfügung, die auf diesen Geräten montiert werden können. Bei Bedarf können darüber hinaus noch weitere Sondergurte vorgesehen werden.

Die I-Tech Gurtförderbänder Typ IL-HE 050 können mit drei unterschiedlichen Antriebseinheiten ausgestattet werden, welche in Kombination mit diversen Getriebeuntersetzungen, Leistungsklassen und Steuerungen für eine optimale Anpassung an die jeweilige Förderaufgabe sorgen.

Stellen Sie sich Ihr individuelles Kleinförderband schnell und einfach in unserem kostenlosen Online-Konfigurator zusammen und erhalten umgehend ein 2D oder 3D CAD-Modell in Ihrem gewünschten Datenformat. Nutzen Sie die Konfiguration für Ihre Anfrage und erhalten umgehend ein unverbindliches Angebot. Unsere Berater unterstützen Sie gerne.

Glatte Flächen für schnelle Reinigung geeignet

Ideal für engste Platzverhältnisse

Unterschiedliche Antriebseinheiten für jeden Einsatzfall

Optionale Ausführung mit rollender Messerkante für minimalen Platzbedarf

Stabiler H-förmiger Grundständer mit aufgeschraubten, teleskopierbaren Aluminiumprofil-Stützen

Keine über das Laufdeckenniveau überstehende Untergestellteile

Eigenschaft

Wert

Breiten:

70 mm bis 500 mm

Längen:

600 mm bis 6.000 mm

Fördergeschwindigkeiten:

von 3,0 bis 15,2m/min [max. 65m/min.]

Bandbelastung:

2kg/m

Umlenkung:

Ø32mm, als rollende Messerkante Ø16mm, Ø9mm, Ø8mm

Seitenführungshöhe:

0mm, 12 mm als gekantetes Edelstahl-Führungsblech

Antriebsausführungen:

unterhalb Bandkörper, Flanschantrieb seitlich, Trommelmotor, Mittenmotor

Transport:

Für waagerechten Transport und Steigungen bis 60°

Sonderabmessungen und -ausführungen:

auf Anfrage

Erhältlich als:

Als Standardausführung im Konfigurator enthalten
