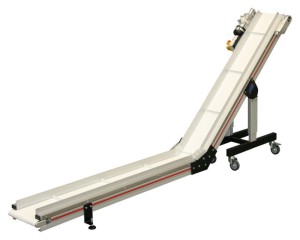

Kleinförderband Typ INL-HE 050

Abgewinkeltes Kleinförderband mit Einzelständer seitlich am Bandkörper

Kleinförderband Typ INL-HE 050

Abgewinkeltes Kleinförderband mit Einzelständer seitlich am Bandkörper

Untergestell: stufenlose Höhenverstellung
Steigung: Bandsteigung 30°, 45°, 60°
Überstand: keine nach oben überstehenden Untergestellteile

  • Beschreibung
  • Vorteile
  • Technische Daten
  • Medien

Überall dort, wo Fördergut aus sehr niedrigen Aufgabebereichen abtransportiert und anschließend ansteigend gefördert werden muss, stellen die MTF I-Tech Winkelförderbänder Typ INL-HE 050 die perfekte Lösung dar. Die geringe Bauhöhe des Rahmens von nur 30 mm ermöglicht die Konstruktion von Förderbändern mit einer Gesamt-Bauhöhe von weniger als 80 mm.

Abgewinkelte Kleinförderbänder vom Typ INL werden oftmals mit einem Untergestell Typ HE 050 ausgestattet. Es besteht aus einem H-förmigen Grundträger mit aufgeschraubten, ineinander teleskopierbaren Aluminiumprofilen. Die Anbindung an den Förderbandrahmen geschieht mittels drehbarer Module, die stufenlos im Neigungswinkel justiert werden können. Der frei überhängende Flachbandteil kann bis auf den Boden abgesenkt werden, um kleinste Übergabehöhen zu ermöglichen. So kann bei einer 20 mm hohen Seitenführung und maximal 15 mm hohen Mitnehmerstollen eine Aufgabehöhe von 80 mm realisiert werden (in Abhängigkeit von der Flachbandlänge). Bei Bedarf können beliebig viele Untergestelle entlang des Förderbandrahmens montiert und individuell in Höhe und Neigung eingestellt werden. So ist es möglich, auch unterschiedliche Höhenniveaus im Boden auszugleichen. Winkelförderbänder in dieser Ausführung werden in der Regel als Austragsband aus Verpackungsmaschinen oder auch bei niedrigen Übergabehöhen aus Kunststoff-Spritzgießmaschinen eingesetzt.

Für diese Förderbänder stehen insgesamt sieben unterschiedliche Fördergurte aus PVC, PU oder Polyestermaterial mit verschiedenen Oberflächenstrukturen und Eigenschaften zur Verfügung. Neben diesen Gurten aus dem MTF Standardprogramm lassen sich bei Bedarf auch Sondertypen montieren.

Die I-Tech Winkelförderbänder Typ INL-HE 050 können mit drei unterschiedlichen Antriebseinheiten ausgestattet werden, welche in Kombination mit diversen Leistungen und Getriebeuntersetzungen und Steuerungen für eine optimale Anpassung an die jeweilige Transportaufgabe sorgen.

Aufbauend auf dieser Grundausstattung können die Förderbänder durch vielfältige Zubehörteile funktionell erweitert werden. Dazu gehören unter anderem Lüfter, Heizstrahler, Ionisationsgeräte, Abdeckungen, Sensorik, Rutschen, Hauben, etc.

Umfangreiches Angebot an unterschiedlichen Fördergurten

Ideal für engste Platzverhältnisse

Unterschiedliche Antriebseinheiten für jeden Einsatzfall

Ersatzteilservice mit hoher Verfügbarkeit direkt ab Lager

Untergestell entlang der seitlichen Förderband-Nuten verschiebbar

Fahrbare und stationäre Ausführung

Eigenschaft

Wert

Breiten:

200 mm bis 500 mm

Flachbandlängen:

500 mm bis 2.000 mm

Steilbandlängen:

individuell von 400mm bis max. 2.000mm

Fördergeschwindigkeiten:

von 3,0 bis 15,2m/min [max. 65m/min.]

Bandbelastung:

2kg/m

Umlenkung:

Ø32 mm, andere Durchmesser auf Anfrage

Seitenführungshöhe:

20mm, andere Höhen auf Anfrage

Antriebsausführungen:

unterhalb Bandkörper, Flanschantrieb seitlich, Trommelmotor

Förderwinkel:

30°, 45°, 60°

Erhältlich als:

Sonderabmessungen und -ausführungen auf Anfrage
