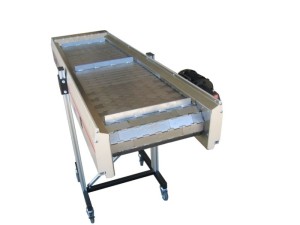

Scharnierbandförderer Typ GV-HE 020

Gerades Stahlscharnierplattenförderband mit Einzelständer seitlich am Bandkörper

Scharnierbandförderer Typ GV-HE 020

Gerades Stahlscharnierplattenförderband mit Einzelständer seitlich am Bandkörper

Untergestell: stufenlose Höhenverstellung
Steigung: Bandsteigung zwischen -60° und +60°
Überstand: seitlich überstehende Untergestellteile

  • Beschreibung
  • Vorteile
  • Technische Daten
  • Medien

Die geraden Multi-Tech Scharnierbandförderer Typ GV-HE 020 werden aus einem umfangreichen Baukastensystem zusammengestellt und können so individuell auf die jeweilige Aufgabenstellung optimal angepasst werden. Der Förderbandrahmen besteht aus speziell von MTF Technik entwickelten Aluminiumprofilen, die für die Aufnahme der Scharnierplatten optimiert sind. Hier steckt viel Know-how im Detail, um optimale Funktionalität und Stabilität zu gewährleisten. Die stabilen Profile verfügen jeweils seitlich und unterhalb des Förderbandes über eine Nut, die für die Anbringung von Untergestellen, Antriebseinheiten, Sensorik und sonstigen Anbauteilen genutzt werden können. Dies vermeidet aufwändige Bohr- oder Schweißarbeiten und gewährleistet maximale Flexibilität.

Die geraden Multi-Tech Stahl-Scharnierförderbänder mit einer Bandlänge bis max. 2.000 mm und einer Breite von max. 500 mm können mit einem Untergestell vom Typ HE 020 ausgestattet werden. Sie werden in dieser Form als kleines Austragsförderband aus einer Roboterzelle oder als Entsorgungsband für fallende Teile eingesetzt.

Das Untergestell besteht aus einem stabilen geschweißten H-förmigen Grundrahmen mit senkrecht aufgesetzten Aluminiumprofilen, welche in der seitlichen Nut der Förderbandprofile befestigt werden. Das Förderband kann so stufenlos in Höhe und Neigung verstellt werden.

Die Gurte können mit Mitnehmerstollen in verschiedenen Ausführungen ausgestattet werden, um optimale Transportergebnisse zu erzielen. In den Seitenprofilen sind Federspanner integriert, um den Scharnierplattengurt immer unter ausreichender Spannung zu halten und somit Einstellungs- und Wartungsaufwand zu reduzieren.

Die Multi-Tech Scharnierbandförderer werden standardmäßig mit leistungsstarken Flanschantrieben ausgeführt, die mit unterschiedlichen Motorleistungen, Getriebeuntersetzungen und Steuerungen an die entsprechende Förderaufgabe angepasst werden.

Stabile Ausführung, konstruiert für den täglichen Industrieeinsatz

Hochwertige Materialien von namhaften Lieferanten für höchste Qualität und Verfügbarkeit

Kompakte Bauform mit optimalem Außenbreiten-/Nutzbreitenverhältnis

Stufenlose Höhen- und Neigungsverstellung

Sicherer Stand und gute Manövrierfähigkeit für kleinere Förderbänder

Günstige Ausführung für kleine Förderbänder

Eigenschaft

Wert

Breite:

200 mm bis 500 mm

Länge:

500 mm bis 2.000 mm

Fördergeschwindigkeiten:

von 2,4 m/min bis 16,3 m/min

Bandbelastung:

20 kg/m [max. 500 kg Gesamtlast]

Scharnierplattendicke:

1,5 mm

Scharnierplattenteilung:

38,1 mm

Umlenkung:

Ø100 mm

Seitenführungshöhe:

48 mm, >45 mm mit Führungsblechen

Antriebsausführungen:

Flanschmotor

Verstellung:

Für waagerechten Transport und Steigungen bis 60°

Es sind keine Medien vorhanden.
