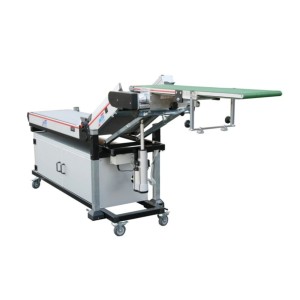

Schnellwechsel-Förderbandsystem

Details MTF Technik Hardy Schürfeld GmbH & Co. KG

Aufgabe: Abtransport von unterschiedlichen Stanzteilen aus Werkzeugen

Stanzteile sollen direkt aus dem Werkzeug abtransportiert werden

Die Breite der Ausfallschächte ist unterschiedlich, hieran muss das Förderband schnell angepasst werden können

Das Förderband muss einfach in der Höhe verstellbar sein, um an verschiedenen Pressen / Werkzeugen einsetzbar zu sein

Die Teile sollen am Ende des Förderbandes manuell abgenommen werden. Die Abnahmehöhe soll ergonomisch optimal auf den Bediener abgestimmt sein

Lösung: Kleinförderband-Kombination mit Wechselfunktion

Eine Kombination aus NL- und mehreren unterschiedlich breiten IL-Förderbändern

Die IL-Förderbänder werden mittels einer Schnellverschluss-Kupplung an das NL-Förderband angekoppelt und benötigen so keinen eigenen Antrieb

Aktuell nicht benötigte IL-Förderbänder können sauber und einfach im Unterschrank des NL-Förderbandes verstaut werden

I-Tech Förderband mit einem kleinen Umlenkrollendurchmesser von 22mm, um möglichst nah an die Werkzeugtrennebene zu gelangen und so die Teile sicher abzutransportieren

Spezielle Laufdecken für den Einsatz in der Stanzindustrie

Höhenverstellung des gesamten NL-Förderbandes mittels drei Gasdrucksäulen bequem möglich

Neigungsverstellung und damit Verstellung der Abnahmehöhe bequem mittels Elektrozylinder. Eine Parallelogramm-Untergestellkonstruktion stellt dabei sicher, dass das IL-Förderband immer waagerecht bleibt.
