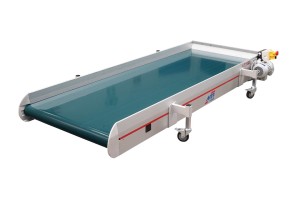

Gurtförderer Typ GL-EM 120
Gerades Gurtförderband mit mehreren fahrbaren Stützen für minimale Förderhöhe
Gurtförderer Typ GL-EM 120
Gerades Gurtförderband mit mehreren fahrbaren Stützen für minimale Förderhöhe
Untergestell: geringe Höhenverstellung
Steigung: waagerechter Transport
Überstand: seitlich überstehende Untergestellteile
- Beschreibung
- Vorteile
- Technische Daten
- Medien
Die geraden Multi-Tech Gurtförderer vom Typ GL-EM 120 werden auf Basis eines umfangreichen Baukastensystems zusammengestellt und können individuell auf die speziellen Anforderungen der Kundenprojekte konfiguriert werden.
Die einzigartige MTF Profiltechnik kombiniert einen festen inneren Rahmen mit verschiedenen stabilen Außenprofilen, um unterschiedliche seitliche Führungshöhen realisieren zu können. Darüber hinaus bietet dieses zweiteilige System den unschlagbaren Vorteil, dass zu Wartungszwecken die äußeren Profile abgeklappt werden können, um z.B. einen Gurtwechsel unkompliziert vornehmen zu können. Die Seitenprofile bieten über die gesamte Bandlänge zwei Nuten, die für die Anbringung von Untergestellen, Antrieben oder sonstigen Anbauteilen genutzt werden können. Das garantiert höchste Qualität und Flexibilität.
Die Gurtförderer vom Typ GL-EM 120 sind im Einsatz bei besonders niedrigen Förderhöhen, z.B. in Bodennähe oder sogar auf Bodenniveau. Dieser Typ Gurtförderer wird z.B. bei der Pufferung von Behältern eingesetzt, die z.B. über eine Rutsche aus einer Maschine oder über ein kleines Zuführband befüllt werden. Solche Pufferbänder werden oftmals längs von Produktionsmaschinen aufgestellt (Linearpuffer für Stückgut).
Ebenso werden die Gurtförderer dieses Typs zur Teileentsorgung aus niedrigen Maschinenschächten genutzt. Dies kann z.B. in Druckereien oder in der Papierindustrie beim Randstreifenbeschnitt, an Stanzmaschinen oder in der Kunststoffindustrie der Fall sein.
Je nach konkreter Aufgabenstellung werden diese Austragsförderbänder mit unterschiedlichen Gurten, z.T. mit speziellen seitlichen Abdichtungsmechanismen ausgestattet, um auch dünne oder spitze Teile sicher und ohne Verklemmung transportieren zu können. Dies können z.B. flexible Abweiser sein, welche auf dem Fördergurt aufliegen. Alternativ können Wellkanten oder Längsleisten direkt auf den Fördergurten aufgeschweißt werden, die eine mitlaufende Abdichtung bilden.
Die einzelnen Untergestellstützen sind in den unteren Nuten der Förderband-Leitprofile montiert und können somit individuell über die gesamte Bandlänge verschoben und in der Höhe eingestellt werden. Dies ist insbesondere dann vorteilhaft, wenn Bodenunebenheiten ausgeglichen werden müssen.
Es stehen 33 Fördergurte aus unterschiedlichen Materialien mit unterschiedlichen Oberflächenstrukturen und Eigenschaften aus dem MTF Technik Standardprogramm zur Verfügung, die auf diesen Geräten montiert werden können. Bei Bedarf können darüber hinaus noch weitere Sondergurte vorgesehen werden.
Die Multi-Tech Gurtförderer Typ GL-EM 120 können mit fünf unterschiedlichen Antriebseinheiten ausgestattet werden, welche in Kombination mit diversen Getriebeuntersetzungen und Steuerungen für eine optimale Anpassung an die Förderaufgabe sorgen.
Stellen Sie sich Ihren individuellen Gurtförderer schnell und einfach in unserem kostenlosen Online-Konfigurator zusammen und erhalten umgehend ein 3D CAD-Modell in Ihrem gewünschten Datenformat. Nutzen Sie die Konfiguration für Ihre Anfrage und erhalten umgehend ein unverbindliches Angebot. Unsere Berater unterstützen Sie gerne.
Jeder Gurtförderer Typ GL-EM 120 wird nach Maß gefertigt und individuell auf den jeweiligen Anwendungsfall zugeschnitten
Die qualitativ hochwertige Verarbeitung aller Multi-Tech-Komponenten garantiert eine langlebige und zuverlässige Nutzung
Die kompakte Bauform mit optimalem Verhältnis von Außen- und Nutzbreite ermöglicht eine platzsparende Integration
Eine perfekte Abdichtung zwischen Bandkörper und Laufdecke verhindert das Verkleben oder Verklemmen kleiner Teile
Die absolut glatten Oberflächen erleichtern die Reinigung und machen den Förderer ideal für Reinräume
Dank der modularen Bauweise kann der Gurtförderer flexibel erweitert und mit Zubehör ergänzt werden
Eigenschaft
Wert
Breite:
200 mm bis 1.000 mm
Länge:
500 mm bis 3.000 mm
Fördergeschwindigkeiten:
von 0,3 m/min bis 15,7m/min [max. 320 m/min]
Bandbelastung:
7kg/m [max. 500kg Gesamtlast]
Umlenkung:
Ø80 mm, als rollende Messerkante Ø32, Ø16, Ø9, Ø8 mm
Seitenführungshöhe:
0 mm, 7 mm, 40 mm, 80 mm, >80 mm mit Führungsblechen
Antriebsausführungen:
außen seitlich, unterhalb, im Bandkörper, Flanschmotor, Trommelmotor, Mittenmotor
Für waagerechten Transport und Steigungen:
geringe Steigungen
Sonderabmessungen und -ausführungen:
auf Anfrage
Als Standardausführung im Konfigurator enthalten:
Ja
