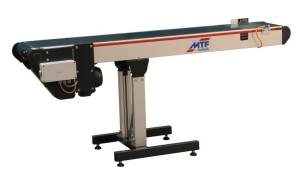

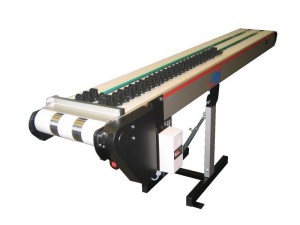

Gurtförderer Typ GL-HE 010
Gerades Gurtförderband mit teleskopierbarem Einzelständer unterhalb des Bandkörpers
Gurtförderer Typ GL-HE 010
Gerades Gurtförderband mit teleskopierbarem Einzelständer unterhalb des Bandkörpers
Untergestell: stufenlose Höhenverstellung
Steigung: extreme Bandsteigung möglich
Überstand: keine nach oben oder seitlich überstehenden Untergestellteile
- Beschreibung
- Vorteile
- Technische Daten
- Medien
Die geraden Multi-Tech Gurtförderer vom Typ GL-HE 010 werden auf Basis eines umfangreichen Baukastensystems zusammengestellt und können individuell auf die speziellen Anforderungen der Kundenprojekte konfiguriert werden.
Die einzigartige MTF Profiltechnik kombiniert einen festen inneren Rahmen mit verschiedenen stabilen Außenprofilen, um unterschiedliche seitliche Führungshöhen realisieren zu können. Darüber hinaus bietet dieses zweiteilige System den unschlagbaren Vorteil, dass zu Wartungszwecken die äußeren Profile abgeklappt werden können, um z.B. einen Gurtwechsel unkompliziert vornehmen zu können. Die Seitenprofile bieten über die gesamte Bandlänge zwei Nuten, die für die Anbringung von Untergestellen, Antrieben oder sonstigen Anbauteilen genutzt werden können. Das garantiert höchste Qualität und Flexibilität.
In der Ausführung als Förderband Typ GL-HE 010 wird eine teleskopierbare Untergestellstütze in den unteren Nuten des Leitprofils befestigt und steht somit seitlich nicht über. Damit eignet sich der Gurtförderer z.B. für den Einsatz als Roboter-Ablageförderband oder auch für den Transport von Teilen, die seitlich über den Bandkörper hinausragen.
Die Untergestellstützen verfügen über Nuten, an denen optional zusätzliche Verstrebungen montiert werden können, sodass der Bandförderer auch für größere Belastungen eingesetzt werden kann. Das Untergestell bietet somit zusätzliche Flexibilität und Stabilität.
Es stehen 33 Fördergurte aus unterschiedlichen Materialien mit unterschiedlichen Oberflächenstrukturen und Eigenschaften aus dem MTF Technik Standardprogramm zur Verfügung, die auf diesen Geräten montiert werden können. Bei Bedarf können darüber hinaus noch weitere Sondergurte vorgesehen werden.
Die Multi-Tech Gurtförderer Typ GL-HE 010 können mit fünf unterschiedlichen Antriebseinheiten ausgestattet werden, welche in Kombination mit diversen Getriebeuntersetzungen und Steuerungen für eine optimale Anpassung an die Förderaufgabe sorgen.
Stellen Sie sich Ihren individuellen Gurtförderer schnell und einfach in unserem kostenlosen Online-Konfigurator zusammen und erhalten umgehend ein 3D CAD-Modell in Ihrem gewünschten Datenformat. Nutzen Sie die Konfiguration für Ihre Anfrage und erhalten umgehend ein unverbindliches Angebot. Unsere Berater unterstützen Sie gerne.
Jeder Gurtförderer Typ GL-HE 010 wird nach Maß gefertigt und individuell auf den jeweiligen Anwendungsfall zugeschnitten
Die qualitativ hochwertige Verarbeitung aller Multi-Tech-Komponenten garantiert eine langlebige und zuverlässige Nutzung
Die kompakte Bauform mit optimalem Verhältnis von Außen- und Nutzbreite ermöglicht eine platzsparende Integration
Teleskopierbares Untergestell für stufenlose Höhenverstellung
Keine nach oben oder seitlich überstehenden Untergestellteile
Extreme Bandsteigungen möglich
Eigenschaft
Wert
Breite:
200 mm bis 500 mm
Länge:
individuell von 700 mm bis zu 2.000 mm
Fördergeschwindigkeiten:
von 0,3 m/min bis 15,7m/min [max. 320 m/min]
Bandbelastung:
7kg/m (ohne die 500kg Gesamtlast)
Umlenkung:
Ø80 mm, als rollende Messerkante Ø32, Ø16, Ø9, Ø8 mm
Seitenführungshöhe:
0 mm, 7 mm, 40 mm, 80 mm, >80 mm mit Führungsblechen
Antriebsausführungen:
außen seitlich, unterhalb, im Bandkörper, Flanschmotor, Trommelmotor, Mittenmotor
Für waagerechten Transport und Steigungen:
bis 60° [90°]
Sonderabmessungen und -ausführungen:
auf Anfrage
Als Standardausführung im Konfigurator enthalten:
Ja
