Besonderer Z-Förderer mit Separiervorsatz

Aufgabe: Beengter Transport und Separiersysteme von Spritzgießteilen

Kunststoffteile und Angüsse sollen zur Bedienseite einer Spritzgießmaschine heraustransportiert und anschließend separiert werden

An der Bedienseite steht ein Platz von ca. 900mm zur Verfügung

Angüsse und Gutteile sollen getrennt in zwei Behältern 600x400x270mm gesammelt werden

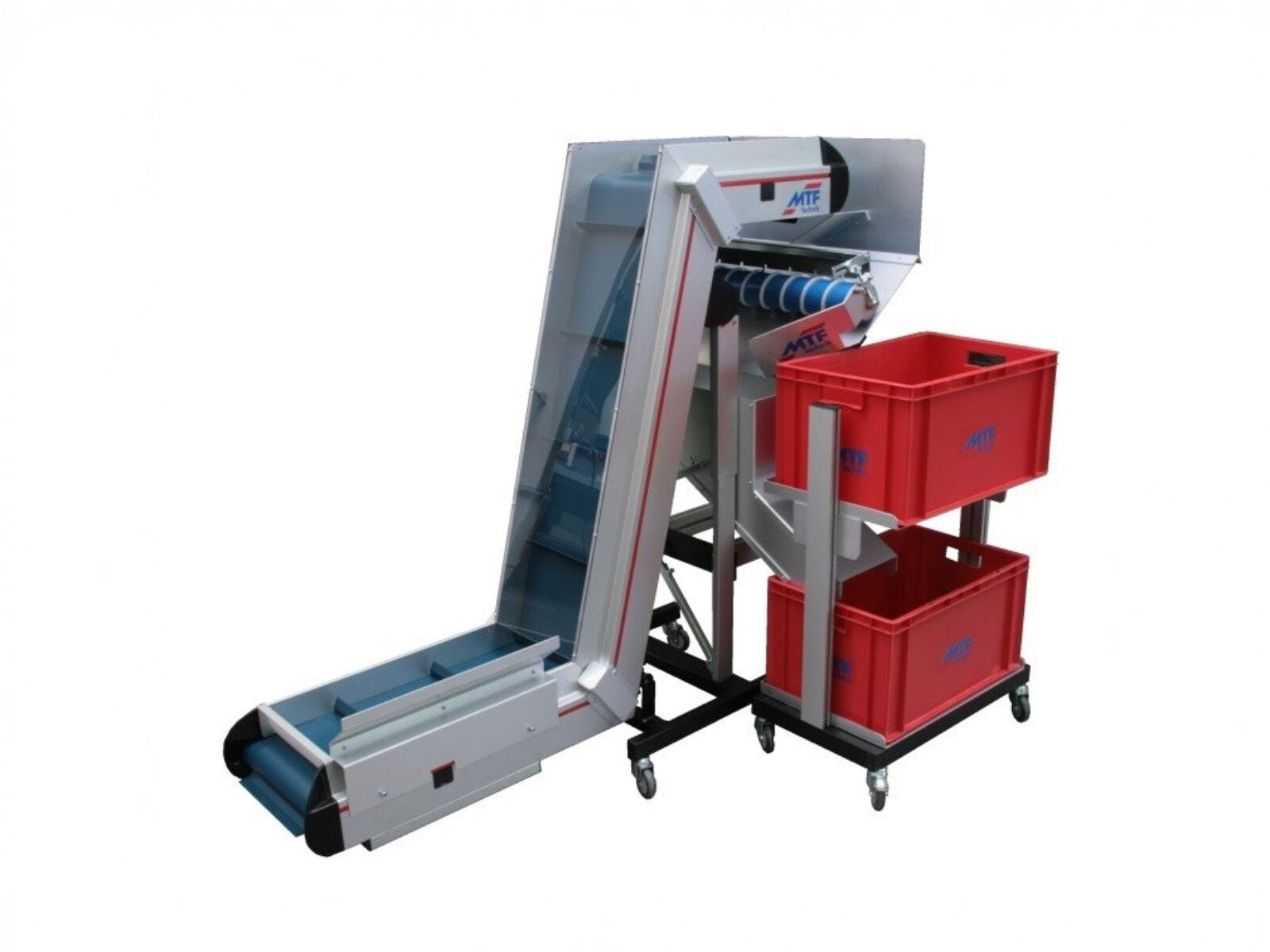

Lösung: Steilförderband mit Schneckensepariervorsatz

MTF Multi-Tech Z-Förderband Typ ZLF-LD 070 in Sonderausführung mit einem Förderwinkel von 75°

Schnecken-Separiervorsatz Typ SAL 600 in Sonderausführung mit angepassten Leitblechen und Auslaufrutschen

Der Separiervorsatz ist gegen die Förderrichtung montiert. So findet die Separiersysteme unterhalb des oberen Steilbandteiles statt

Die Angüsse werden über die Schnecke seitlich in die obere Kiste gefördert

Die Gutteile gelangen über eine geschlossene Rutsche in die untere Kiste

Zum Lieferumfang gehört die Boxenaufnahmestation
