Förder-, Separier- und Verteillösung für Kunststoffteile

Details MTF Technik Hardy Schürfeld GmbH & Co. KG

Aufgabe:

Fördern, Separieren, Verteilen von empfindlichen Kunststoffteilen

Verschiedene Sorten Kunststoffteile und zugehörige Angüsse werden auf einer Spritzgießmaschine produziert. Der Größenunterschied zwischen den Teilen und Angüssen ist sehr klein

Die produzierten Teile sollen voneinander separiert werden

Anschließend sollen die Gutteile auf drei verschiedene Behälter verteilt werden (Pufferung)

Die Förderstrecke ist gegen Staub zu schützen

Eine Steuerung soll die gesamte Anlage inkl. einem weiteren Zuführband steuern

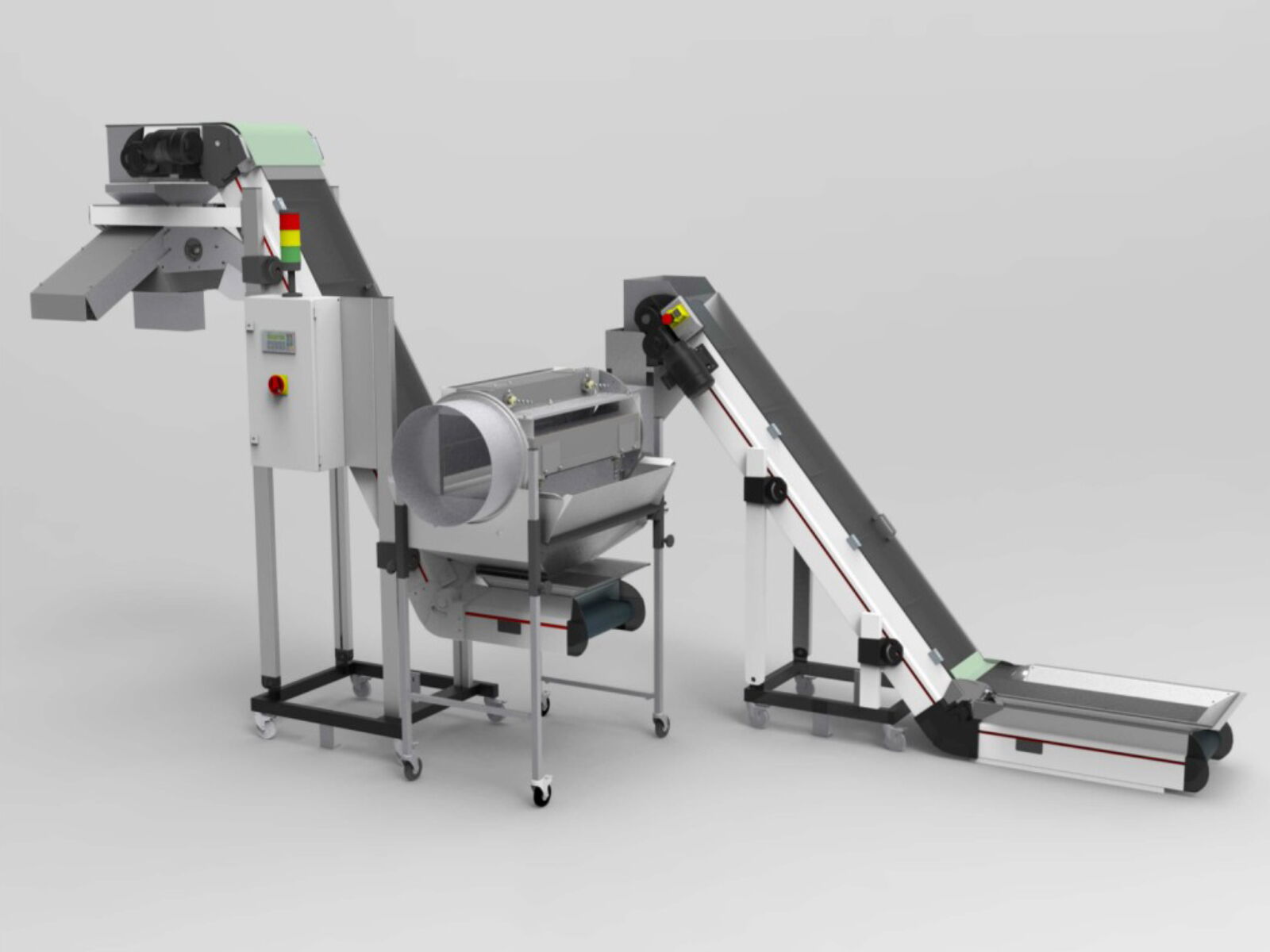

Lösung: Kombination aus geschlossenen Förderbändern, Rechtecktrommel und Verteilerweiche

Ein I-Tech Kleinförderband fördert die Teile quer aus einer Spritzgießmaschine

Ein Multi-Tech Förderband Typ NL-LD 120 mit niedrigem Flachbandbereich zur Übernahme der Teile und Angüsse vom Kleinförderband. Das Förderband ist von oben mit PET abgedeckt und verfügt über eine geschlossene Übergabehause aus Edelstahl zur Teileleitung in die Se-pariertrommel

Patentierte MTF Rechtecktrommel Typ 3 R7 B zur Separierung von komplexen Teil-/Angusskombinationen. Die Gutteile sind kleiner als die Angüsse und fallen nach unten aus der Separiertrommel heraus. Hierdurch kann eine 100%-ige Separierquote hinsichtlich der Gutteile gewährleistet werden. Der patentierte Mechanismus garantiert, dass es zu keinen Klemmprozessen während der Separierung kommen kann. Der glatte Edelstahlkorpus der Separiertrommel ist leicht zu reinigen

Übernahme der Gutteile mittels eines Z-Förderbandes Typ ZL-LD 120. Der untere Flachbandbereich ist an die Übergabe aus der Separiertrommel angepasst. Die Förderstrecke ist von oben mittels PET-Scheiben abgedeckt

Am Auslauf des Z-Bandes ist eine 3-Wege Verteilerweiche mit pneumatischem Antrieb installiert. Diese verfügt über den von MTF Technik patentierten Umschaltmechanismus mittels eines Drehzylinders. So werden Klemmprozesse ausgeschlossen und die Weiche kann somit auch für Kleinteile eingesetzt werden, die sich in herkömmlichen Weichen leicht verklemmen können

Steuerung der Gesamtanlage mittels einer Siemens S7-Steuerung inkl. Einbindung sämtlicher Geräte in den Not-Aus Kreislauf. Anzeige der Betriebszustände mittels Klartextanzeige und 3-farbiger Signalampel
