Förderanlage mit pneumatischer Abkippvorrichtung

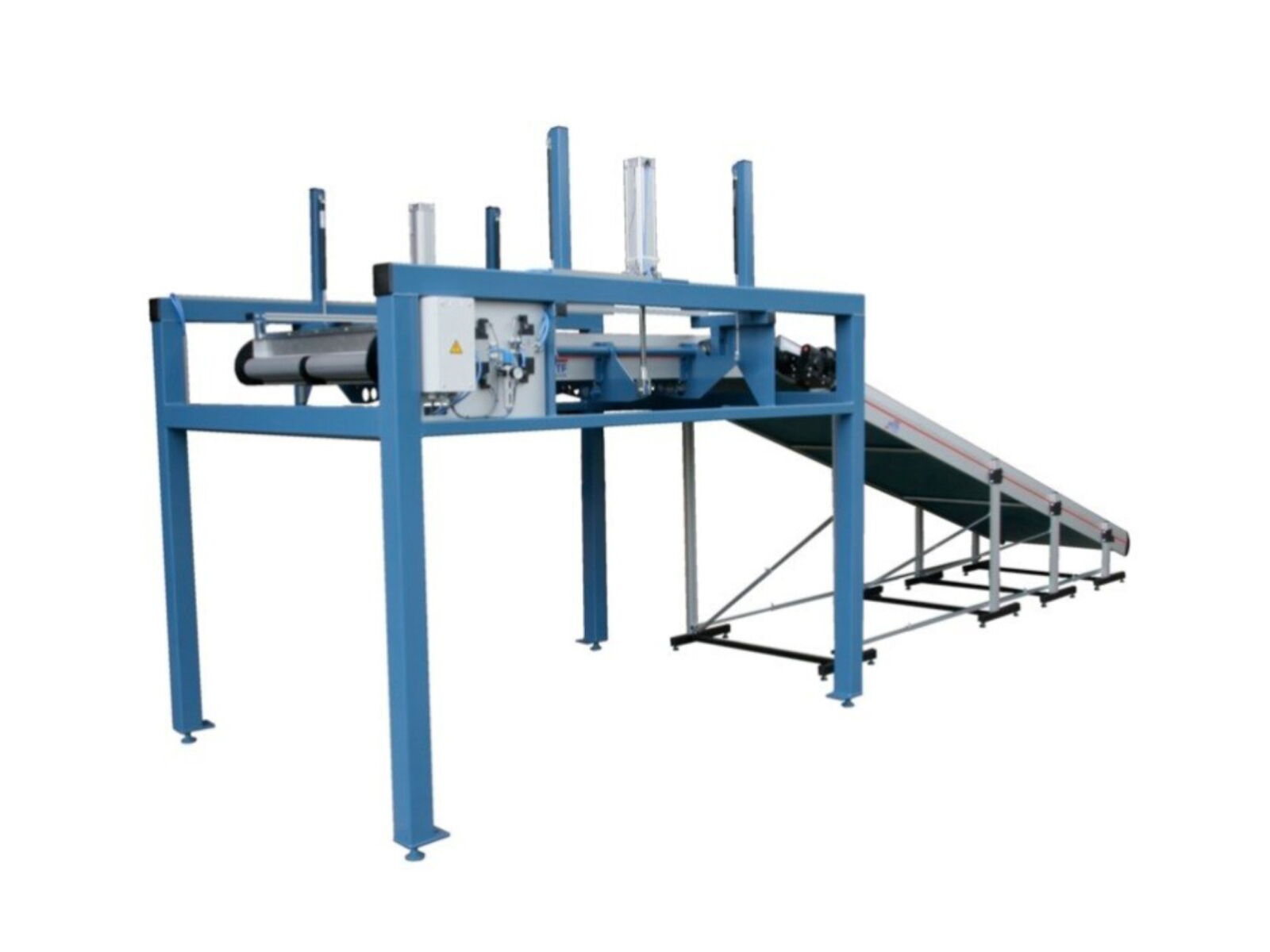

Steilförderband mit abkippbaren Ablagebändern für die Transportation und Ablage von Folienpaketen

Aufgabe: Folienpakete transportieren und ablegen

Aus einer Folien-Schneideanlage sollen aufgeschnittene Aluminium-Folienpakete mit einem Gewicht von max. 200kg heraustransportiert und in ein Palettengestell abgekippt werden

Folienpakete mit max. 1.850mm Länge und max. 300mm Durchmesser

Zykluszeit ca. 1,5 Minuten

Schutzeinhausung bauseits durch den Kunden

Steuerung, Motorschutz, etc. bauseits durch den Kunden

Lösung: Steilförderband mit abkippbaren Ablagebändern

Ein schräg stehendes GL-Förderband mit mitnahmefähiger Laufdecke transportiert die Folienpakete nach oben und übergibt auf zwei parallele GL-Förderbänder, die pneumatisch abkippbar sind

Am Ende der geteilten Förderstrecke befindet sich ein Staubalken inkl. Sensorik, welcher erfasst, ob die Folienpakete am Bandende angekommen sind

Ist das Folienpaket am Ende angekommen, so schwenken die beiden GL-Förderbänder in eine senkrechte Position und das Folienpaket in das bereitgestellte Palettengestell
