Linearpuffer für Extrusionsteile

Details MTF Technik Hardy Schürfeld GmbH & Co. KG

Aufgabe: Zählung und Pufferung von Extrusionsteilen

An einem Extruder werden Kunststoffprofile produziert. Die Profile werden jeweils in Stücke von 150mm Länge geschnitten. Es werden ca. 12 Teile pro Minute produziert

Die Produkte sollen von geeigneter Förderbänder übernommen und anschließend in Behälter gezählt und gepuffert werden

Der Extruder läuft kontinuierlich. Der Behälterwechsel darf den Extruder nicht beeinflussen

Es soll ein exaktes Zählergebnis erreicht werden

Notwendige Wartungszugänge an der Produktionsmaschine sollen berücksichtigt werden

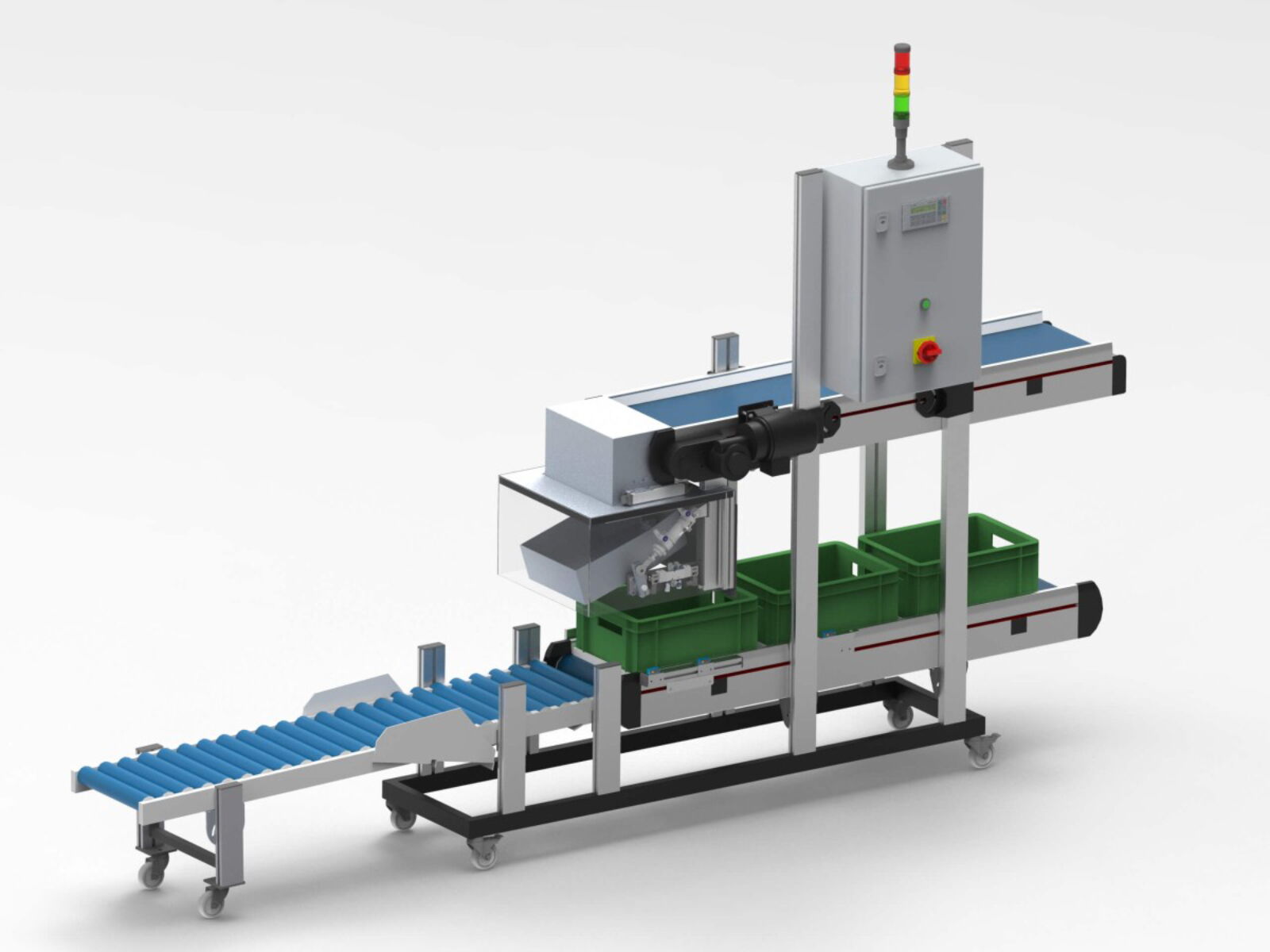

Lösung: Linearpuffer mit klappbarer Rollenbahn und Zwischenspeicher für Behälterwechsel

Installation eines Übernahmeförderbands, welches die Produkte nach der Schneidevorrichtung des Extruders übernimmt

Die Bandgeschwindigkeit des Übernahmebandes kann über einen Frequenzumrichter stufenlos geregelt und an den Vorschub des Extruders angepasst werden

Übergabehaube am Auslauf des Übernahmebandes mit integrierter Rahmenlichtschranke zur Zählung der Produkte

Pneumatische Wippe mit Rückwand zur Teileleitung in die Behälter oder wahlweise zur Zwischenspeicherung bei einem Behälterwechsel

Zuführband inkl. notwendiger Sensorik für Leerbehälter. Bereitstellung der Leerbehälter unter der Wippe

Geteilte Schwerkraftrollenbahn mit integrierter Gasdruckfeder und Schwenkmechanismus, um einen Teil der Rollenbahn bei Bedarf senkrecht hochklappen zu können. Somit können notwendige Wartungswege einfach erreicht werden

Siemens S7 zur Steuerung des Gesamtprozesses inkl. Schnittstelle zum Extruder
