Multi-Linea Umlaufpuffer im Reinraum

Aufgabe: Entnahme und Pufferung von pharmazeutischen Kunststoffteilen

Pharmazeutische Kunststoffteile sollen aus einer Druckmaschine übernommen und in Beutel gepuffert werden

Die Ausführung muss reinraumgerecht (ISO Klasse 8) ausgeführt werden

Pro Minute werden bis zu 340 Teile produziert

Je Beutel sollen 1.000 Teile (+ 10 Teile Toleranz) gefüllt werden

Es sollen zwei Stationen für Probeteilentnahmen vorgesehen werden. Der Probenumfang beträgt 33 Teile (+1 Teil Toleranz)

Die Beutel dürfen nicht geknickt oder umgestülpt werden

Das Gewicht eines gefüllten Beutels beträgt 25kg. Es sollen 6 Beutel befüllt werden können

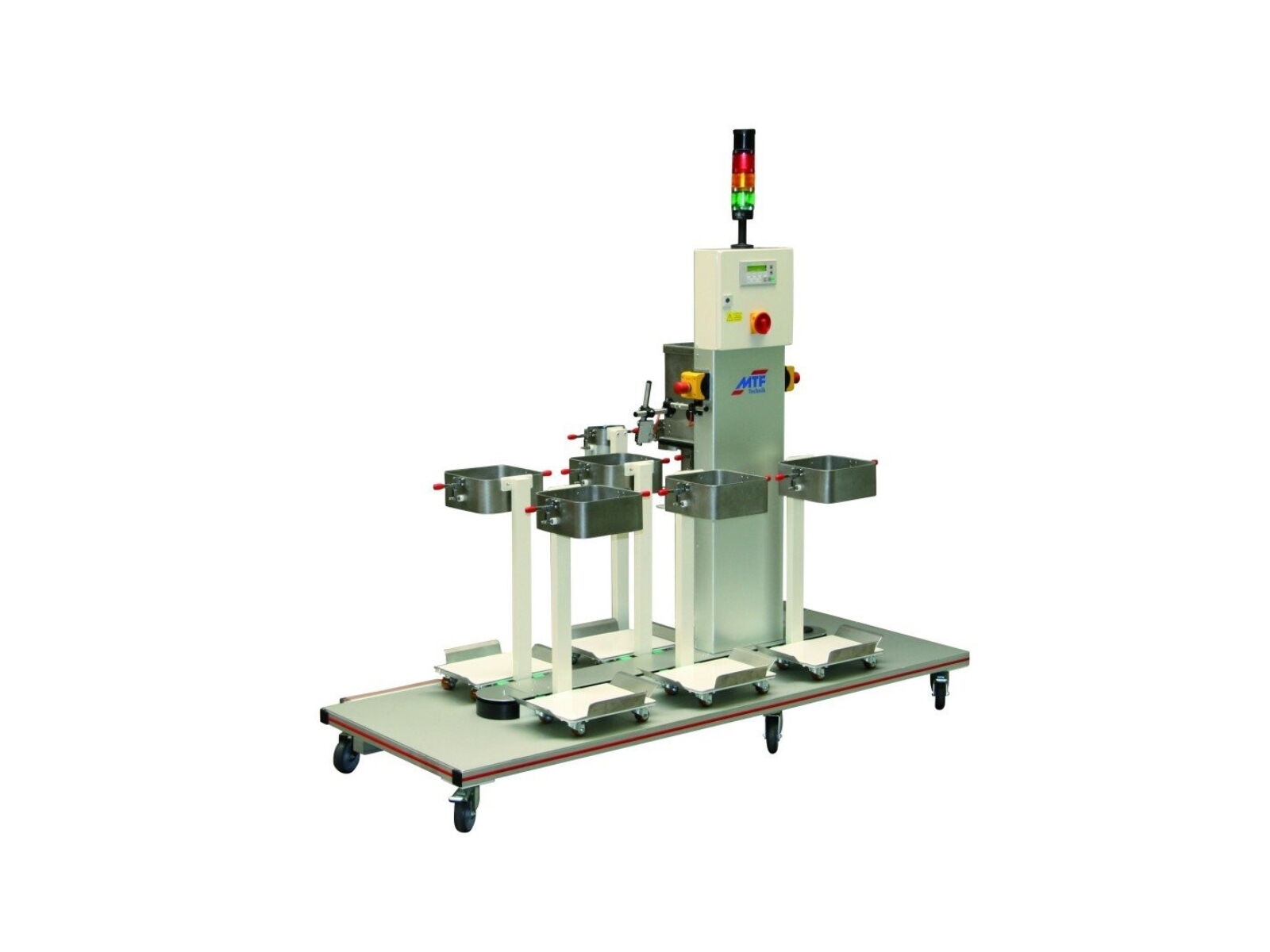

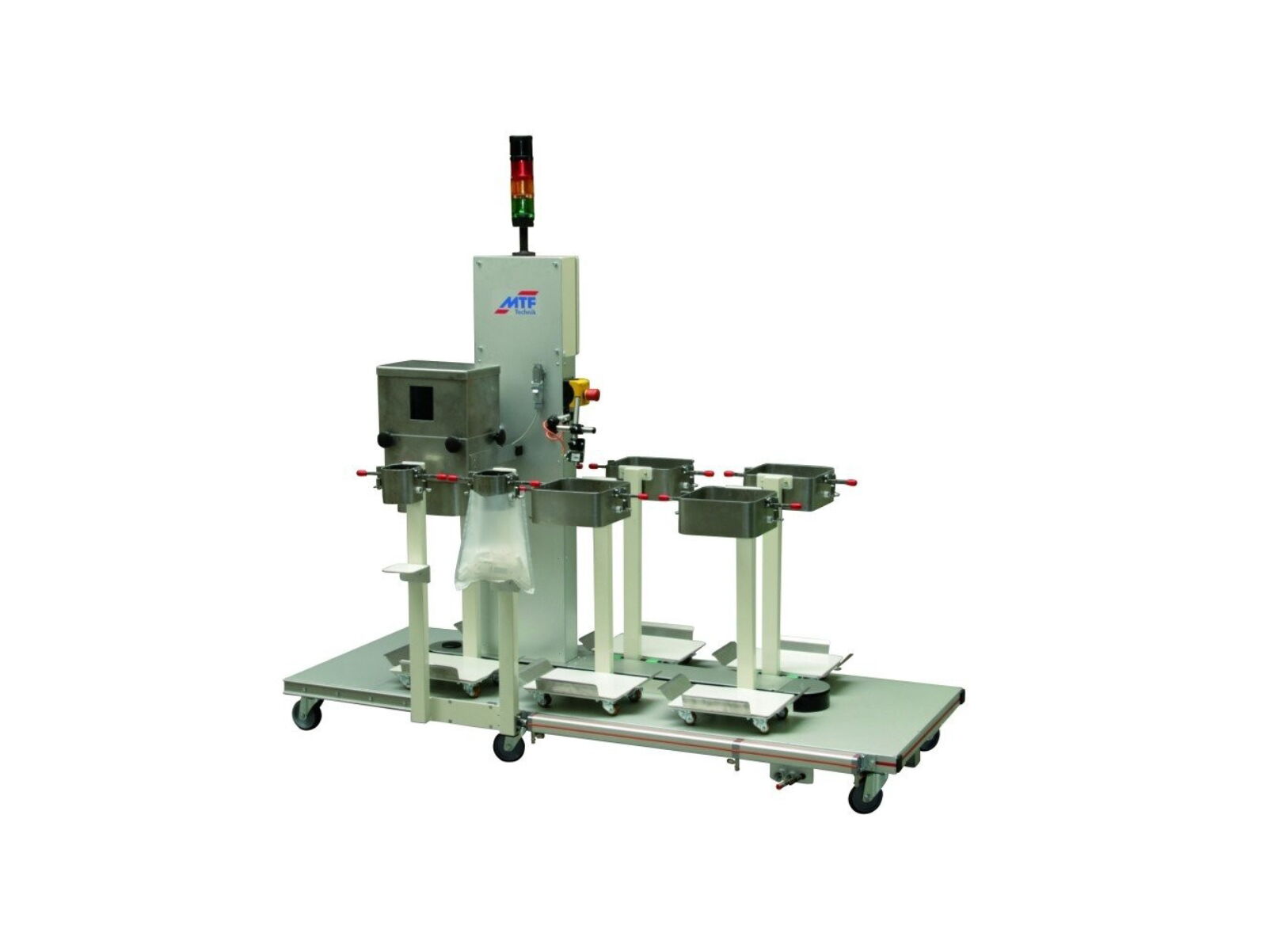

Lösung: Multi-Linea Umlaufpuffer mit 6-fach Beutelaufnahmen

Multi-Linea in Reinraumausführung und 6 Stationen für Beutelaufnahmen

Beutelaufnahmen in Edelstahlausführung mit speziell gefertigten, FDA-konformen Beutelklemmvorrichtungen

Pneumatisch verschiebbare Probebeutelaufnahme mit zwei Stationen

Ultraschalltaster oberhalb der letzten Station zur Vermeidung von Doppelbefüllungen

Schaltkontaktleiste für optimale Sicherheit

Spezielle, reinraumtaugliche Rollen mit minimalem Abrieb

Aufgabebehälter mit schwingend gelagerter Prallplatte aus Teflon

Zählsteuerung Siemens S7
