Pufferanlage für Stanzteile

Aufgabe: Transport und Pufferung von Stanzteilen

Stanzteile müssen aus der Schutzeinhausung einer Presse heraustransportiert und in Kisten gepuffert werden

Ein befüllter Behälter hat ein Gewicht von ca. 100kg

Insgesamt sollen maximal 8 Behälter gepuffert werden

Durch geeignete Maßnahmen soll ein flacher Schüttkegel im Behälter erreicht werden

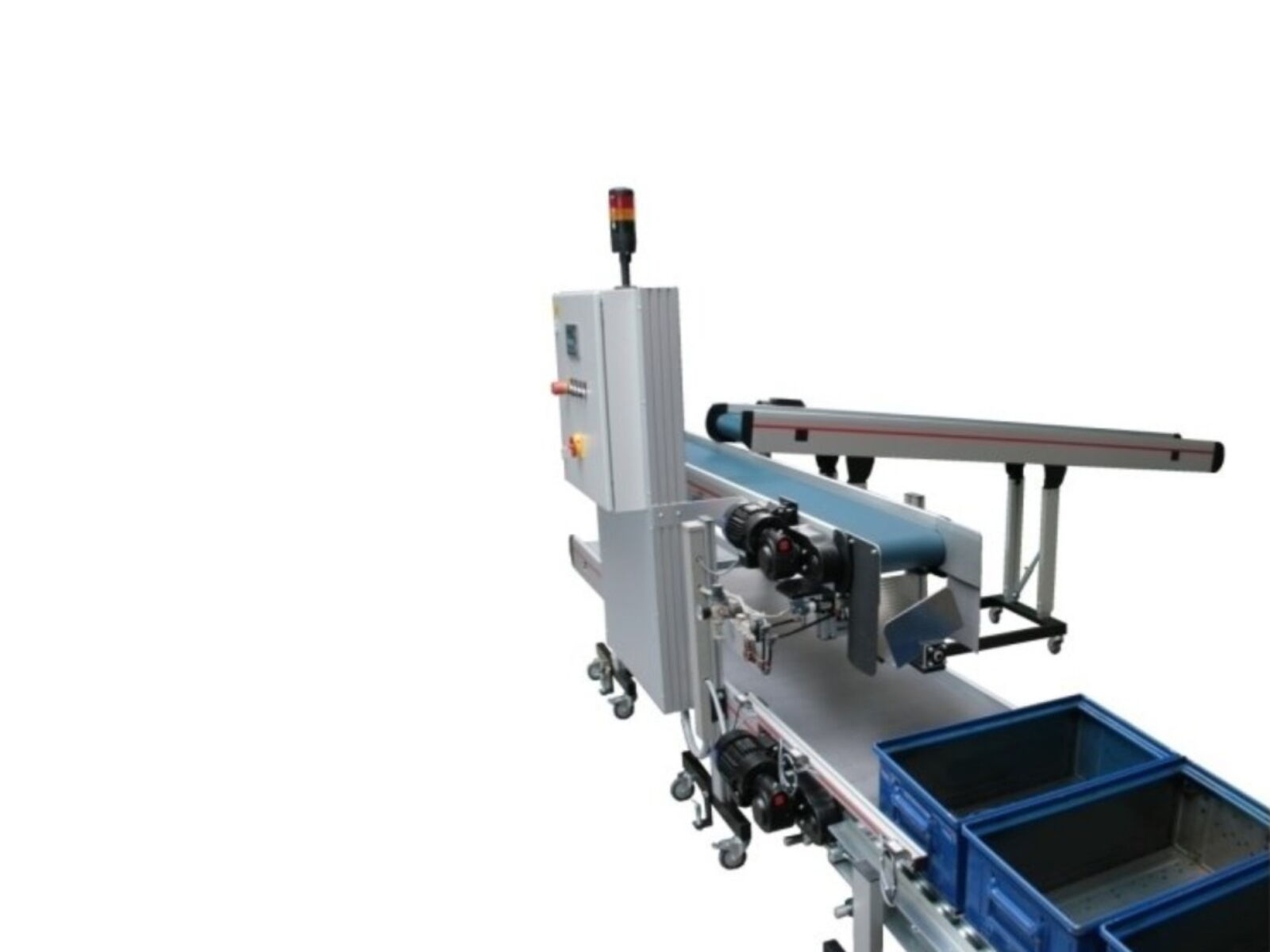

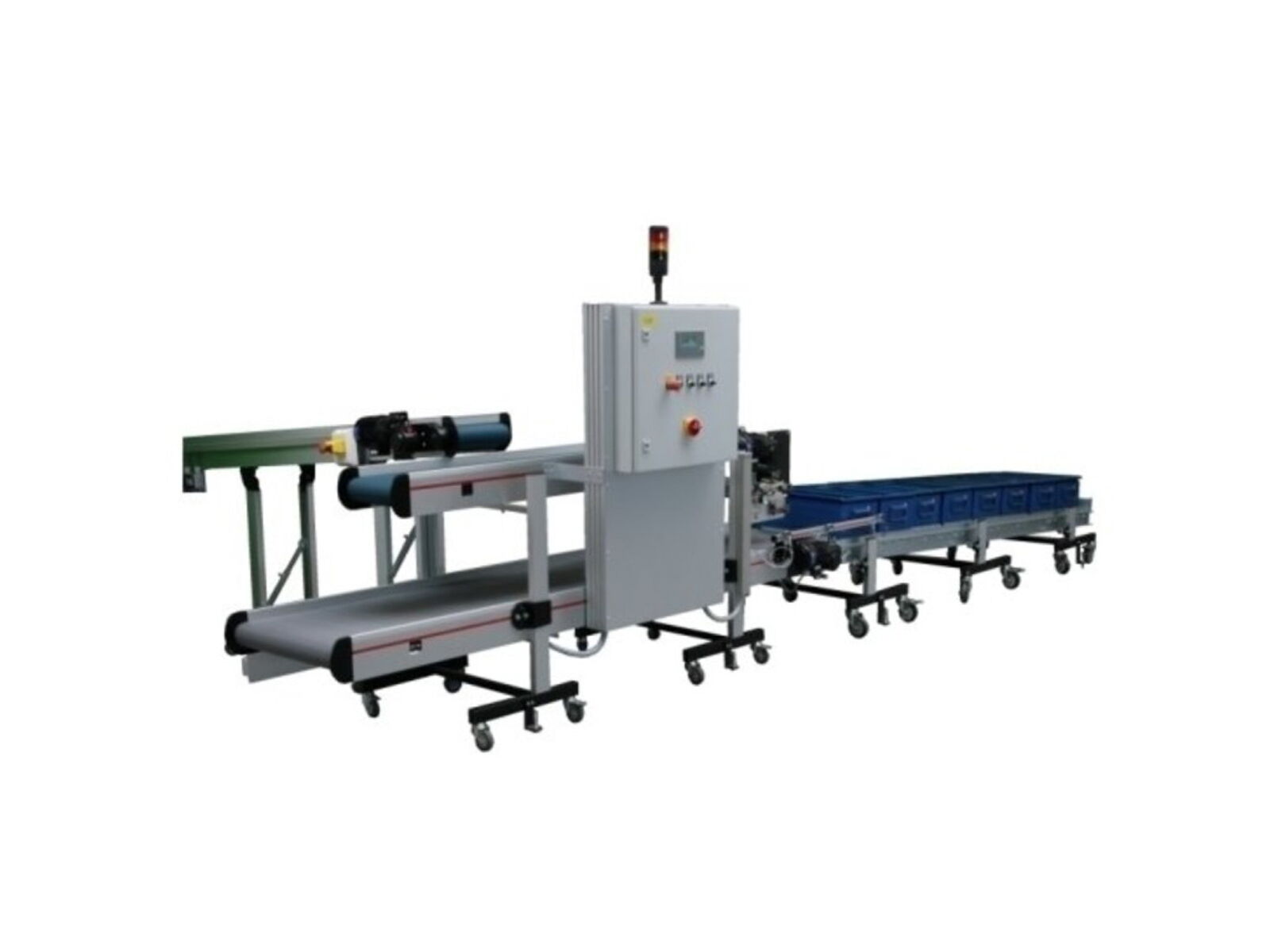

Lösung: Förderbandkombination mit Verteilerweiche

Austragsförderband zum Einzelteiltransport aus der Schutzeinhausung der Presse heraus zur Übergabe auf ein Befüllförderband

Zuführförderband oberhalb der Leerbehälter mit pneumatischer Verteilerweiche am Bandauslauf zur Verteilung der Teile im Behälter

Förderband mit strapazierfähiger Polyesterlaufdecke für die Leerbehälter

Schwerlast-Rollenbahn zur Aufnahme der gefüllten Behälter

Die Befüllung erfolgt auf dem unteren Etagenförderband. Die gefüllten Behälter werden auf die Schwerlastrollenbahn abgegeben

Siemens S7-Steuerung zur Steuerung der Förderbänder sowie der Pneumatik, zur Überwachung des Pufferfüllstandes und zur Kommunikation mit der Presse
