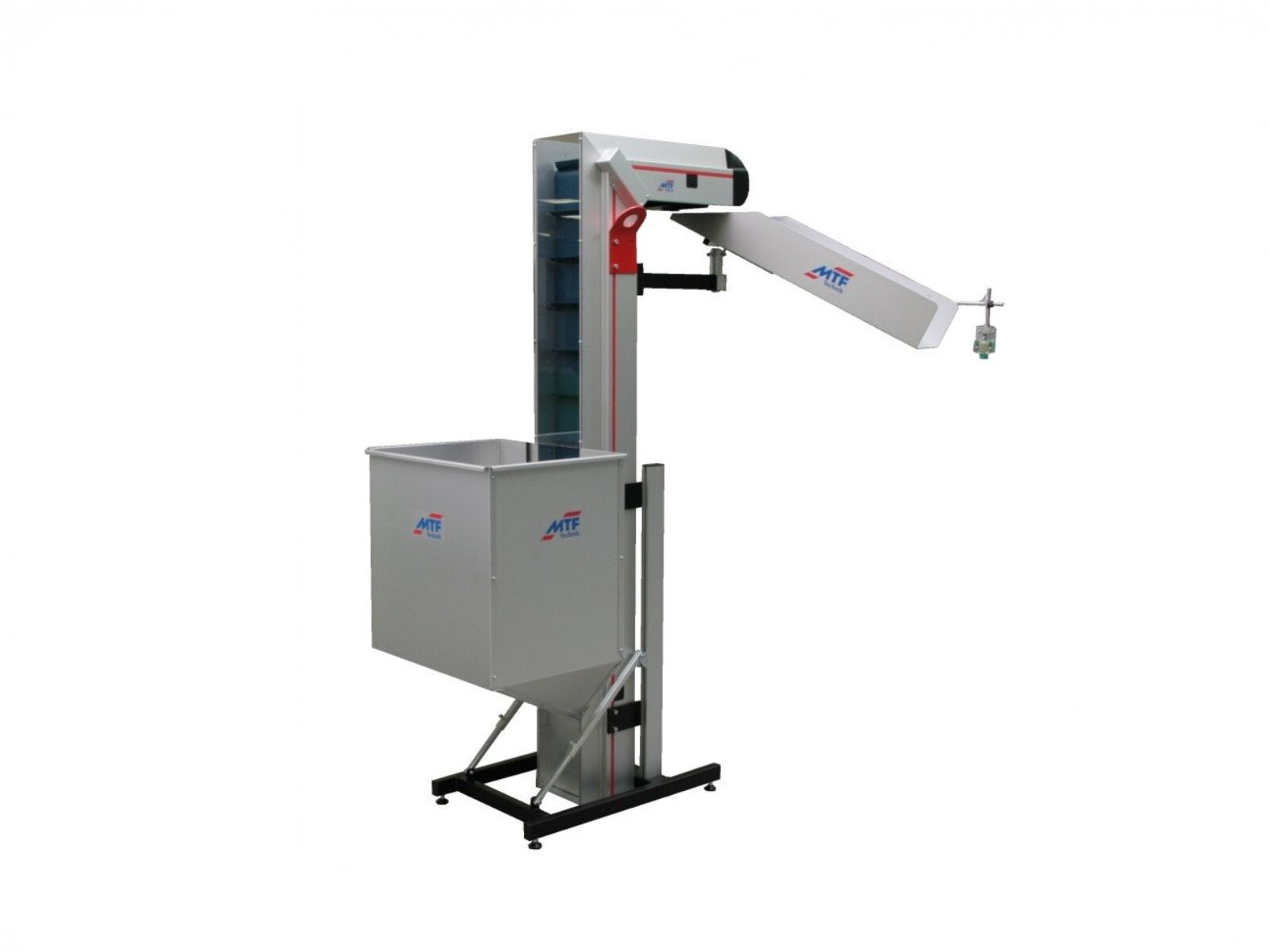

Senkrechtförderer mit Bunker

Details MTF Technik Hardy Schürfeld GmbH & Co. KG

Aufgabe: Platzsparendes Fördern von Kunststoffteilen zwischen Maschinen

Kunststoffteile werden auf einer Spritzgießmaschine produziert und sollen einer Montagelinie zugeführt werden

Der Montageautomat steht sehr nah an der Spritzgießmaschine, so dass nur wenig Platz zur Verfügung steht

Bei Störungen am Montageautomat soll die Produktion zunächst weiterlaufen und die Teile entsprechend gepuffert werden

Ist der Montageautomat betriebsbereit, sollen die Teile automatisch bedarfsgesteuert zugeführt werden

Bei längerem Stillstand des Montageautomaten muss es möglich sein, die Teile manuell auszuschleusen

Lösung: Senkrechtförderer mit Auffangbunker

Kombination aus einem Winkelförderband Typ NL-HE 010 zur Entsorgung der Spritzgießmaschine und Transport der Teile in den Auffangbunker eines Senkrechtförderers Typ PLF-Sonder

Der Senkrechtförderer transportiert die Teile in den Vibrationsförderer des Montageautomaten

Ein Sensor am Auslauf der Rutsche überwacht den Teilefüllstand im Vibrationsförderer. Ist der maximale Füllstand erreicht (einstellbar), so bleibt das Förderband stehen. Ist der Füllstand wieder gesunken, läuft das Senkrecht-Förderband wieder an

Die Steuerung des Senkrechtförderers erfolgt über einen Frequenzumrichter mit Sonderprogrammierung

Im Bedarfsfall kann die Rutsche unterhalb des Bandauslaufs manuell geschwenkt werden, um Teile aus dem automatischen Prozess auszuschleusen (z.B. bei längerem Stillstand der Montageanlage)
