Verschiebebandpuffer mit Kleinförderband

Details MTF Technik Hardy Schürfeld GmbH & Co. KG

Aufgabe: Puffern von Metallringen durch ein Fördersystem

Bis zu 150 Metallringe pro Minute werden in einer speziellen mechanischen Presse hergestellt

Die hergestellten Teile werden dabei aus dem Werkzeug ausgeblasen und „fliegen“ aus der Anlage

Die Teile müssen vom Fördersystem übernommen und abgebremst werden

An der Schnittstelle zum Puffersystem muss der Auswurf der Teile kontrolliert werden (Werkzeugsicherung)

Die produzierten Teile sollen unterschiedlichen Behältern zugeführt werden

Je Behälter müssen separat QS-Teile ausgeschleust werden

Die Anlage muss verschiedene Behälterarten und -größen aufnehmen können

Eine Steuerung soll den Anlagenzustand überwachen und die Teileverteilung auf die verschiedenen Behälter dokumentieren

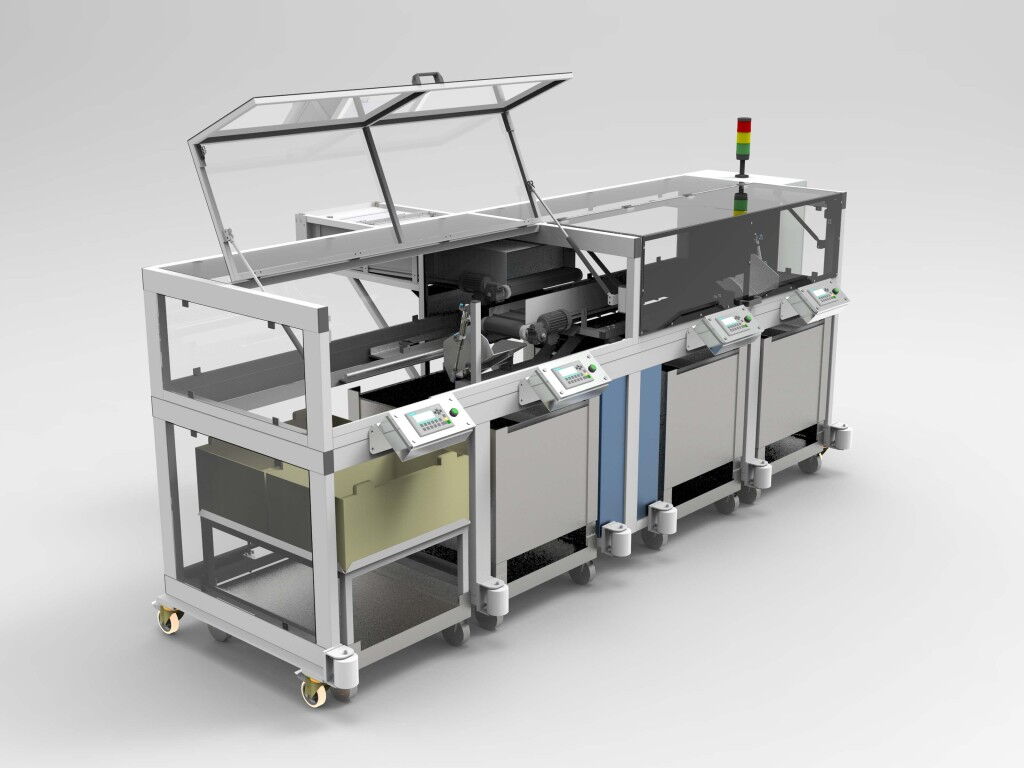

Lösung: Kleinförderband mit Ausblaskanal und Verteilerweichen

Stabiles Schweißgestell mit Einfahrmöglichkeit für vier Behälteraufnahmen

Angedockter geschlossener Ausblaskanal aus Edelstahl als Schnittstelle zur Presse mit integriertem Kleinförderband

Im Ausblaskanal sind flexible Fangklappen montiert, um die Teile abzubremsen

Am Übergang zur Presse ist ein Lichtgitter zur Werkzeugsicherung integriert (Anwesenheitskontrolle der ausgestoßenen Teile)

Integrierte Öffnungsklappen für Wartungs- und Reinigungszwecke am Ausblaskanal

Im Gestell linear verschiebbares, reversierbares Kleinförderband Typ IL mit beidseitig angesetzten pneumatischen Verteilerweichen

Über den pneumatischen Linearantrieb können verschiedene Abgabestellen in den jeweiligen Behältern erreicht werden, um Schüttkegel weitestgehend zu vermeiden

An einer definierten Position je Behälter werden QS-Teile abgegeben

Puffergestell allseitig mit Polycarbonat abgedeckt. Bedienseitig zwei klappbare Abdeckungen mit Gasdruckfederunterstützung zu Reinigungs- oder Wartungszwecken

Einfahrhilfen am Puffergestell zur vereinfachten Positionierung der Behälterwagen

Anwesenheitskontrolle der Behälter mittels Lichtschranken

An jeder Behälterposition ist ein Bedienterminal vorhanden, auf dem z.B. die Artikel-Nr., die Soll-Stückzahl, Ist-Stückzahl und sonstige Anlagenzustände angezeigt werden können. Auf dem Terminal muss der Behälterwechsel vom Bediener quittiert werden

Elektrische Steuerung Siemens S7-1500 mit ProfiNet-Schnittstelle inkl. Integration des Not-Aus Kreislaufs
