Verteilförderband für Stanzteile

Details MTF Technik Hardy Schürfeld GmbH & Co. KG

Aufgabe: Verteilung von Stanzteilen auf Boxen

Stahlteile kommen in großer Stückzahl aus einer Stanzanlage (ca. 400 Teile pro Minute)

Die Teile sollen auf drei Gitterboxen verteilt werden, die parallel nebeneinander angeordnet sind

Ausschussteile sollen in eine separate Kiste ausgeschleust werden

Die Ansteuerung soll durch eine kundenseitig vorhandene Steuerung erfolgen

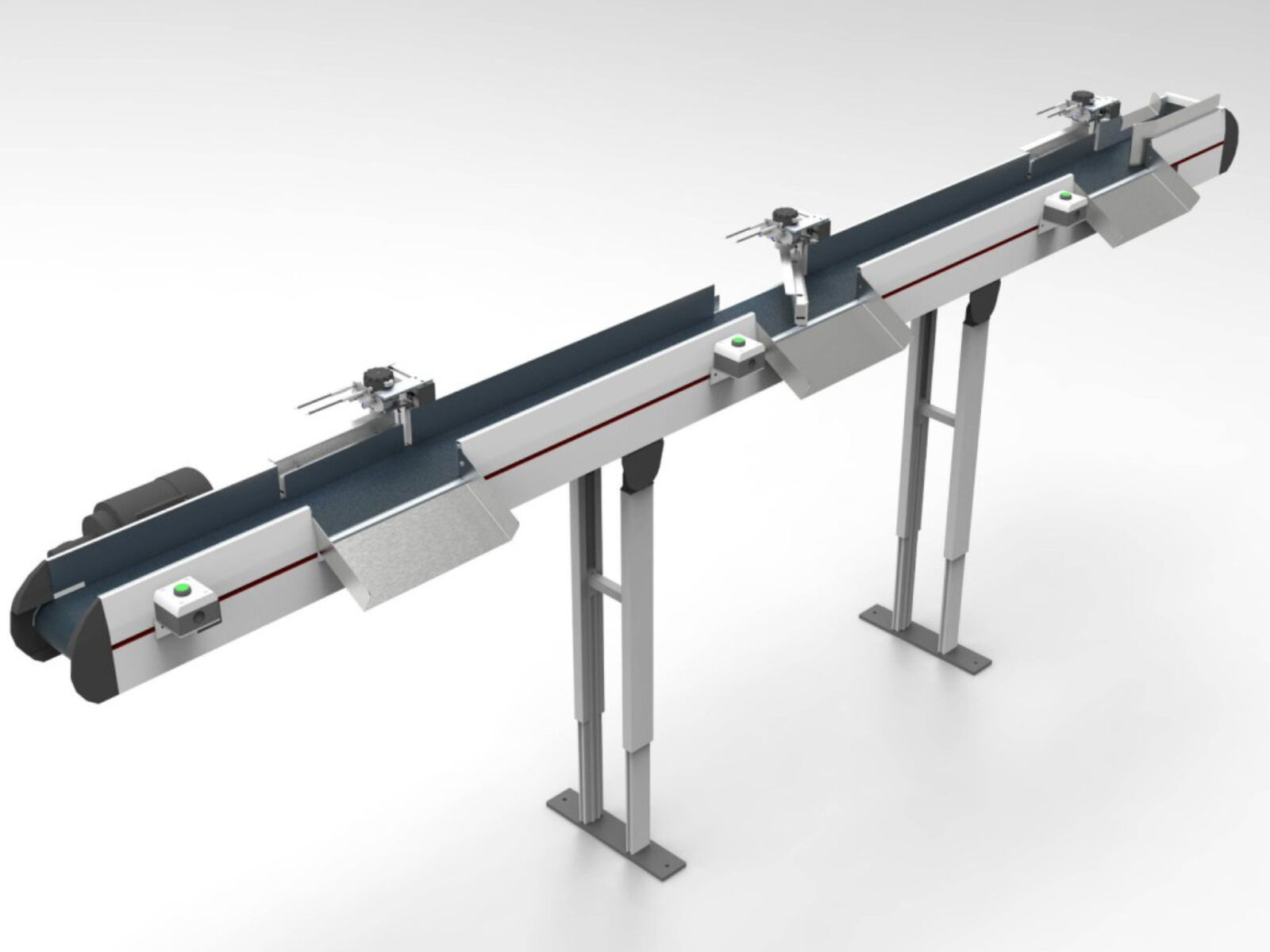

Lösung: Förderband mit Ausschleusweichen

Ein Multi-Tech Gurtförderer Typ GL-AM 010 mit drei pneumatisch mittels Drehzylindern betriebenen Ausschleusweichen

Gehärtetes Prallblech an der Übergabe aus der Stanze

Innenseiten der Leitprofile mit Edelstahl belegt (stoßkantenfrei)

Widerstandsfähiger PU-Gurt (MTF-Gurt Nr. 14) für reibungsarmen Abschiebetrieb

Jede Ausschleusweiche verfügt über gehärtete Stahlauflagen zur Teileableitung mit scharfkantiger Abschlussleiste am Übergang zum Gurt (um ein Verklemmen der Teile zu verhindern)

Teileleitbleche und Übergabeanschlüsse aus Edelstahl

Quittiertaster an jeder Abgabestation

Verdrahtung aller Anschlüsse (Motor, Pneumatik, Sensorik, Taster) auf einen Klemmkasten als Schnittstelle zur bauseits vorhandenen Steuerung
