Verteilvorrichtung für Blasformteile
Aufgabe: Verteilen und Zählen von Kunststoffflaschen
An einer Blasformmaschine werden verschiedene Flaschen produziert
Die Flaschen sollen in mannlosen Schichten produziert und automatisch auf insgesamt 20 Großbehälter (je 1200x800x1700mm) verteilt und gezählt werden
Die Fläche, auf der die Behälter aufgestellt werden, soll bei Nichtbenutzung der Anlage bei einer lichte Höhe von 2.300mm frei zugänglich sein
Gefüllte Behälter sollen während des Anlagenlaufs vom Bediener getauscht werden können

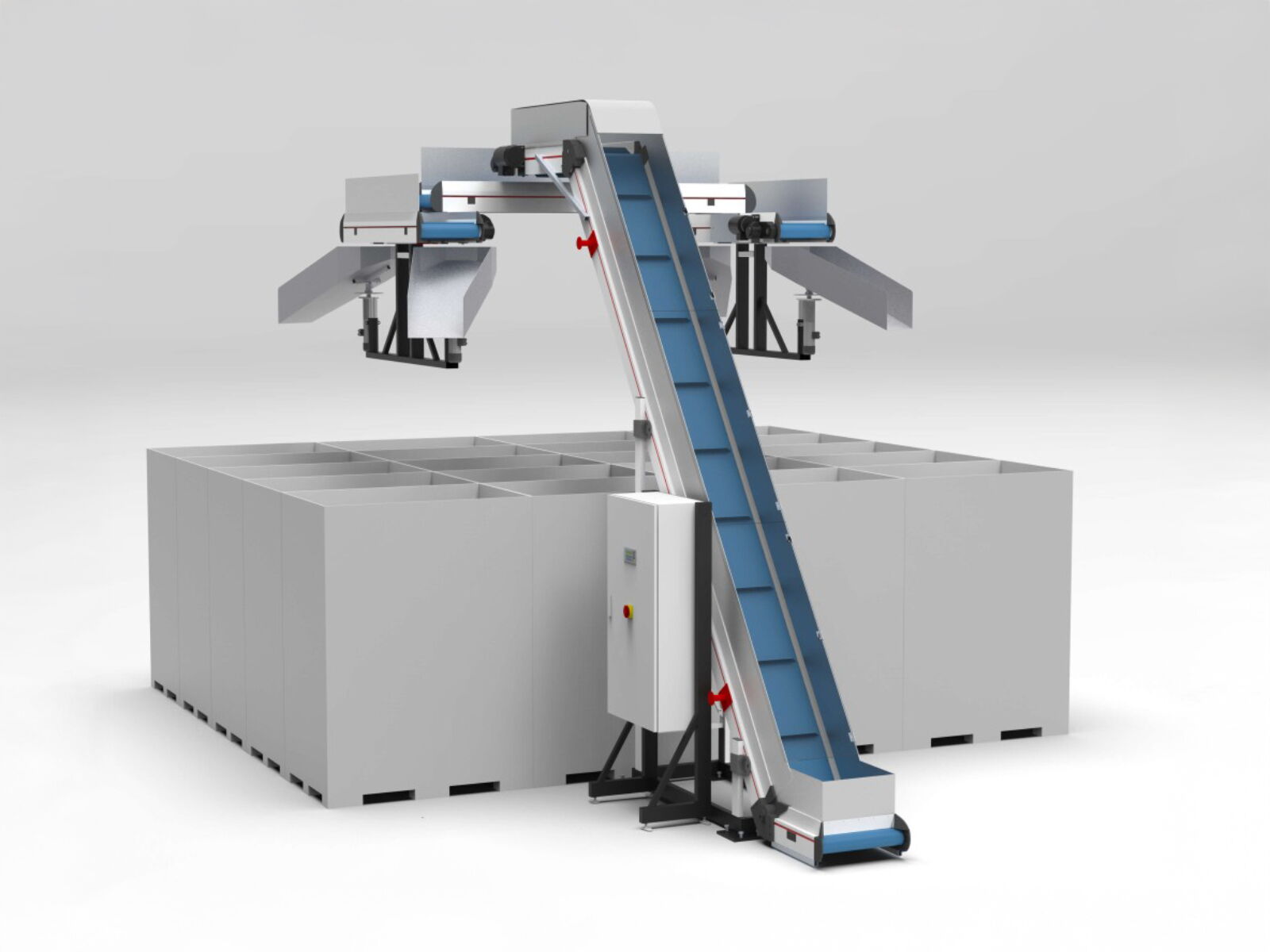

Lösung: Förderbandkombination mit Steuerung und Verteilung über Multi-Rounder
Großes Z-Förderband mit erhöhten Führungsblechen und Bandabdeckungen aus PET zum sicheren Transport der Flaschen auf eine Höhe von ca. 3.500mm
Insgesamt drei gerade, reversierbare Förderbänder, montiert an bauseits vorhandenen Kranbahnen. Durch die Abhängung von oben bleibt die gesamte Bodenfläche im Bereich der Behälteraufstellfläche frei
Davon zwei Förderbänder mit jeweils zwei an den Bandausläufen montierten Multi-Roundern (Drehverteilern)
Über Sensoren an der Blasformmaschine werden die Flaschen am Bandeinlauf des Z-Förderbandes gezählt und über einstellbare Zeiten gezielt den unterschiedlichen Behältern zugeführt
Behälter können über die Steuerung blockweise getauscht und quittiert werden
