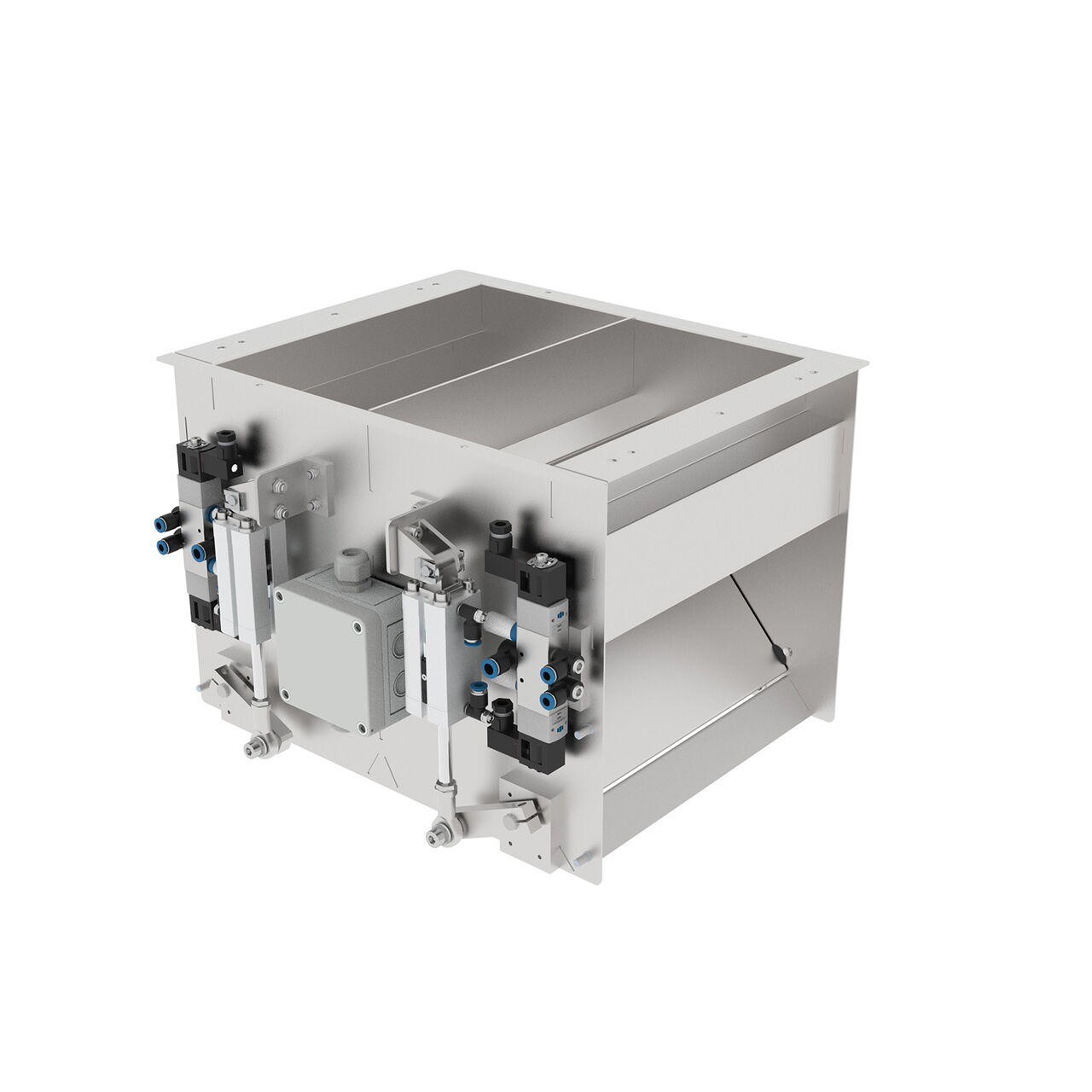

Diese 2x2-Wege Ausfallweiche mit Klappenmechanismus und pneumatischer Betätigung kommt bei Sonderanwendungen zum Einsatz. Wenn in einem Spritzgusswerkzeug rechte und linke Teile gleichzeitig produziert werden, so können hiermit jeweils getrennt Anfahrteile/Ausschussteile und Gutteile abgeführt werden.

Dieser Weichentyp besteht aus einem rechteckigen Gehäuse, in welchem jeweils an der äußeren Kante eine Umschaltklappe befestigt ist, die in zwei Stellungen geschwenkt werden kann und so den Förderstrom in unterschiedliche Richtungen leitet. Die seitliche Anordnung der Umschaltklappen ist insbesondere deshalb günstig, da die Teile so in einer Klappenstellung senkrecht nach unten durch die Weiche hindurchfallen können. So werden in der Regel Ausschussteile oder Anfahrteile über die Klappe zur Seite ausgeschleust, während die Gutteile senkrecht nach unten auf ein Förderband mit entsprechender Spurtrennung für die rechten und linken Teile fallen.

Die Umschaltklappe wird standardmäßig aus Edelstahl ausgeführt, kann bei Bedarf aber auch aus Kunststoff (POM) hergestellt werden. Dies dient zum einen der Teileschonung und ermöglicht zum anderen, die Spalte zwischen Umschaltklappe und Gehäuse möglichst gering zu halten. Die Klappe wird dann im Gehäuse geführt und berührt dabei die Seitenwände.

Die Umschaltgeschwindigkeit zwischen den Endpositionen beträgt bei dieser Antriebsart zwischen 1,0 und 1,5 Sekunden. Somit ist die Weiche vor allen Dingen für die gezielte Verteilung von Teileströmen bzw. als Qualitätsweiche geeignet.

Wie alle MTF Technik Weichen wird dieser Typ vollkommen kundenindividuell projektiert und konstruiert. Der Weichentyp kann in alle gängigen Spritzgießmaschinen oder auch in Druckgussmaschinen integriert werden. Hierzu werden vor allen Dingen der Trichter, die Anbindungen ans Maschinengestell sowie die Geometrie der Ausfallschächte auf den jeweiligen Anwendungsfall angepasst. Darüber hinaus kann dieser Weichentyp auch am Auslauf von Förderbändern oder sonstigen Zuführeinrichtungen montiert werden.

Je nach Produktspektrum kann sowohl die Umschaltklappe als auch der Trichter und die Auslaufrutschen aus strukturierten Edelstahlblechen gefertigt werden, um Teileanhaftungen zu vermeiden. Bei Bedarf können auch spezielle Antihaft-Beschichtungen aufgebracht werden. Ebenso können die Ausfallschächte nach Kundenwunsch mit klarsichtigen Abdeckungen, Inspektionsklappen, etc. ausgeführt werden.

Neben der geometrischen Anpassung wird auch die elektrische Schnittstelle nach Kundenanforderung ausgelegt. Je nachdem, über welche Schnittstellen und Signale die Produktionsmaschine oder eine vorhandene Steuerung verfügt, wird die Weiche entsprechend ausgelegt.
