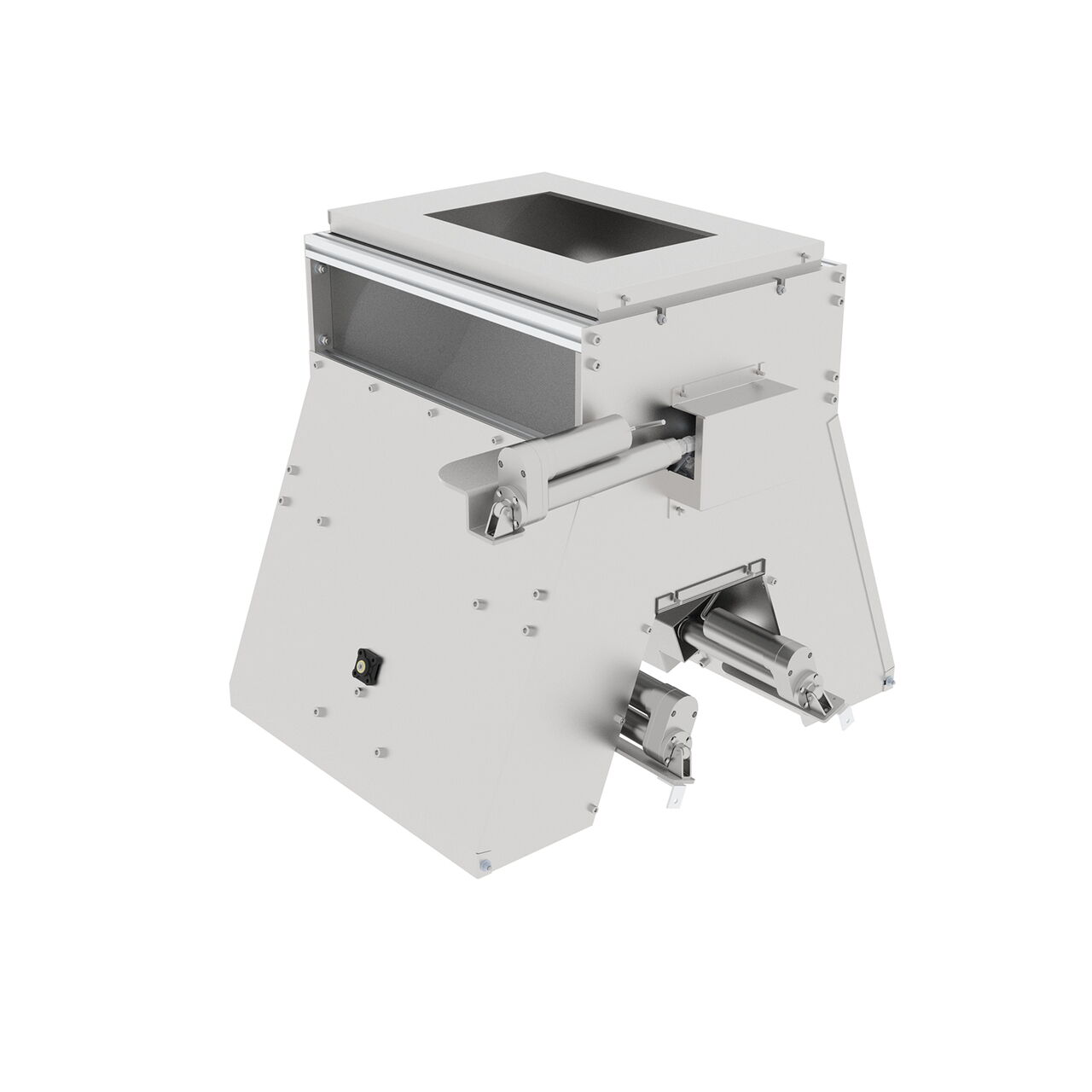

Diese 4-Wege Ausfallweiche ist eine Kombination aus einer Drehschachtweiche und einer Klappenweiche. Der Antrieb ist jeweils elektromotorisch. Dieses Antriebskonzept kommt insbesondere in Reinräumen zum Einsatz. Gegenüber pneumatisch betriebenen Weichen besteht hier der Vorteil, dass keine Druckluft entweicht und entsprechend keine Luftverwirbelung entsteht.

Bei dem von MTF Technik patentierten Drehschachtmechanismus rotiert ein geschlossenes System aus Seitenwänden und Umschaltklappe in einem Gehäuse. So gibt es keine Spalte zwischen der Umschaltklappe und den Seitenwänden, in denen sich Kleinteile verklemmen können. Ebenso gibt es keine Relativbewegung zwischen den beiden Elementen, sodass Abrieb vermieden wird.

Der Drehschacht ist dabei für die erste Aufteilung des Förderstroms zuständig und leitet die Produkte in zwei steil stehende Schächte, die jeweils wieder mit einem elektromotorisch angetriebenen Klappenmechanismus versehen sind. In dieser Konstruktion dient die Weiche in erster Linie als Verteilerweiche, um insgesamt 4 Behälter zu befüllen und somit eine gewisse Pufferung zu erlauben oder Schüttkegel in einem großen Behälter zu reduzieren.

Die Umschaltgeschwindigkeit zwischen den Endpositionen beträgt bei dieser Antriebsart zwischen 1,0 und 1,5 Sekunden. Somit ist die Weiche vor allen Dingen für die gezielte Verteilung von Teileströmen bzw. als Qualitätsweiche geeignet.

Wie alle MTF Technik Weichen wird dieser Typ vollkommen kundenindividuell projektiert und konstruiert. In erster Linie wird diese Bauart am Auslauf von Förderbändern oder sonstigen Zuführeinrichtungen montiert.

Je nach Produktspektrum kann sowohl der Drehschacht als auch der Trichter und die Auslaufrutschen aus strukturierten Edelstahlblechen gefertigt werden, um Teileanhaftungen zu vermeiden. Bei Bedarf können auch spezielle Antihaft-Beschichtungen aufgebracht werden. Ebenso können die Ausfallschächte nach Kundenwunsch mit klarsichtigen Abdeckungen, Inspektionsklappen, etc. ausgeführt werden.

Neben der geometrischen Anpassung wird auch die elektrische Schnittstelle nach Kundenanforderung ausgelegt. Je nachdem, über welche Schnittstellen und Signale die Produktionsmaschine oder eine vorhandene Steuerung verfügt, wird die Weiche entsprechend ausgelegt.
