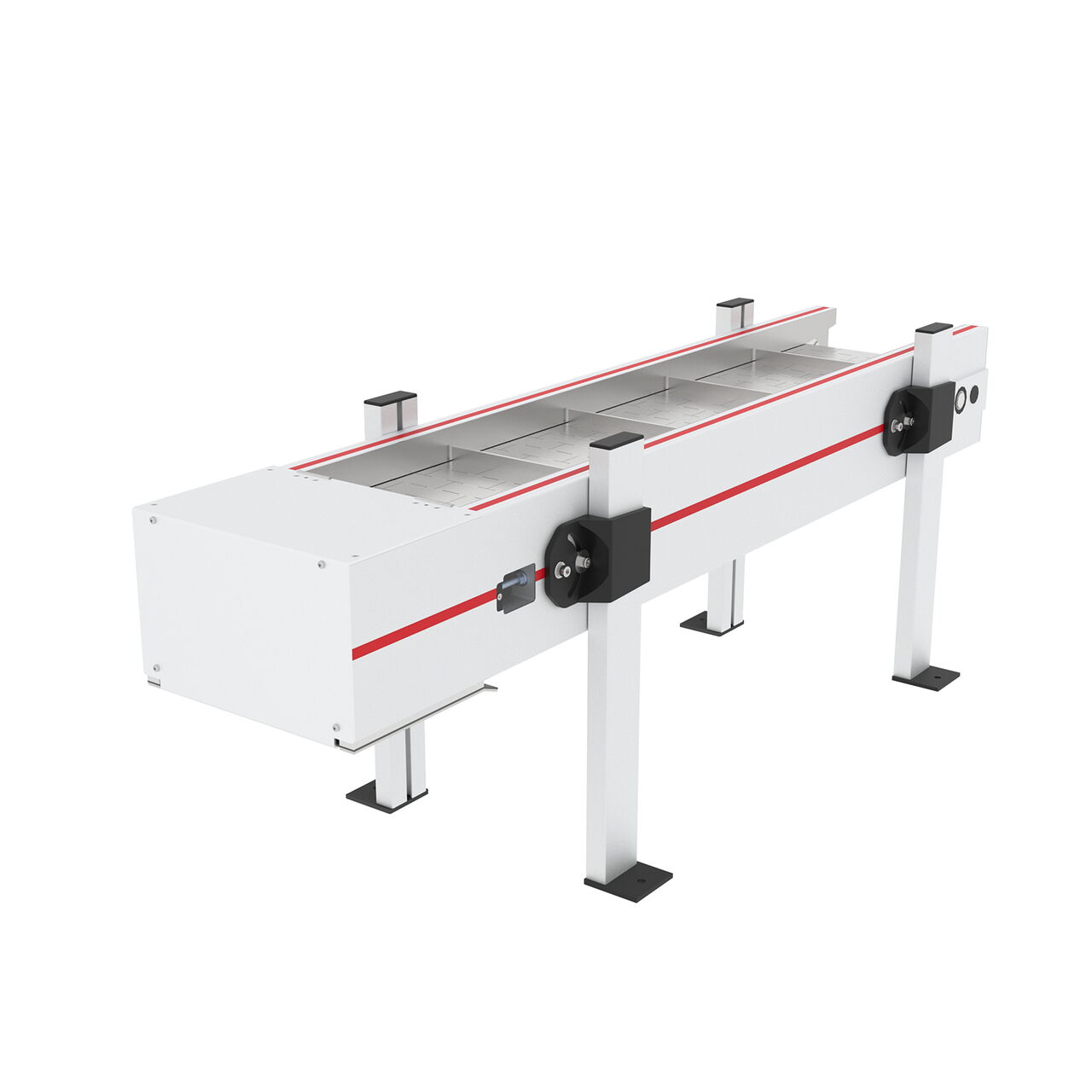

Scharnierbandförderer Typ GV-AM 140

Gerades Stahlscharnierplattenförderband mit mehreren, individuell verschieb- und verstellbaren Stützen seitlich am Bandkörper

Scharnierbandförderer Typ GV-AM 140

Gerades Stahlscharnierplattenförderband mit mehreren, individuell verschieb- und verstellbaren Stützen seitlich am Bandkörper

Untergestell: stufenlose Höhenverstellung
Steigung: Bandsteigung zwischen -60° und +60°
Überstand: seitlich überstehende Untergestellteile

  • Beschreibung
  • Vorteile
  • Technische Daten
  • Medien

Gerade Stahlscharnierplattenbänder vom Typ GV-AM 140 eignen sich vor allen Dingen als kleine Austragsförderbänder z.B. aus Druckgussmaschinen oder Stanzen.

Die Stützen des Untergestells AM 140 werden in den seitlichen Förderbandnuten montiert und können so entlang des gesamten Bandkörpers verschoben, sowie individuell in Höhe und Neigung eingestellt werden. So können Bodenunebenheiten ausgeglichen oder Störkanten im Maschinenbett optimal ausgeglichen werden.

Stabile Ausführung, konstruiert für den täglichen Industrieeinsatz

Hochwertige Materialien von namhaften Lieferanten für höchste Qualität und Verfügbarkeit

Kompakte Bauform mit optimalem Außenbreiten-/Nutzbreitenverhältnis

Individuelle Befestigung der Untergestellstützen am Bandkörper

Die einzelnen Untergestellstützen können unabhängig voneinander in Höhe und Neigung verstellt werden

Bodenunebenheiten oder Störkanten am Aufstellort können ausgeglichen werden

Eigenschaft

Wert

Breite:

200 mm bis 500 mm

Länge:

700 mm bis zu 12.000 mm [max. 25.000 mm]

Fördergeschwindigkeiten:

von 2,4 m/min bis 16,3 m/min

Bandbelastung:

20 kg/m [max. 500 kg Gesamtlast]

Scharnierplattendicke:

1,5 mm

Scharnierplattenteilung:

38,1 mm

Umlenkung:

Ø100 mm

Seitenführungshöhe:

46 mm, >45 mm mit Führungsblechen

Antriebsausführungen:

Flanschmotor

Verstellung:

Für waagerechten Transport und Steigungen bis 60°

Es sind keine Medien vorhanden.

Downloads

Produktinformation (PDF)
