PL-Förderband mit Zahnstangenverstellung

Details MTF Technik Hardy Schürfeld GmbH & Co. KG

Aufgabe: Abtransport von Stanzteilen hinter einer Presse in flexibler Neigung

Stanzteile müssen hinter einer Presse aus einem ca. 400mm breiten Schacht abtransportiert werden

Die Teile sind ca. 240 x 200 x 60mm groß

Pro Minute werden jeweils 30 rechte und 30 linke Teile gefertigt

An der Presse sind viele Störkanten vorhanden, die einen Abtransport schwierig machen

Das Förderband muss zu Umrüstzwecken einfach und schnell von einer Person an der Presse installiert und deinstalliert werden können

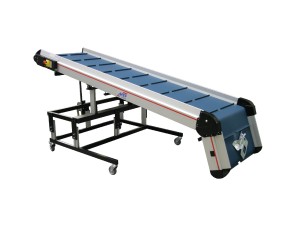

Lösung: Winkelförderband Typ PL mit Zahnstangenverstellung

Ein positiv abgewinkeltes Förderband Typ PL-Sonder mit widerstandsfähiger PU-Laufdecke (MTF Nr. 30) auf einem Sonderuntergestell

Im Untergestell ist eine Zahnstangenverstellung integriert, um das gesamte Förderband bequem in der Neigung verstellen zu können. So kann es schräg gestellt werden, um die Störkanten vor dem Pressentisch zu überbrücken, um dann den abgewinkelten Teil in den Maschinenschacht einzutauchen

Im Steilbandbereich sind Magnete unterhalb der Laufdecke montiert, um die Teile sicher abzutransportieren

Die Konstruktion des Untergestells ist auf die Störkanten an der Maschine angepasst
