PL-Förderband mit Zahnstangenverstellung
Aufgabe: Abtransport von Stanzteilen hinter einer Presse in flexibler Neigung
Stanzteile müssen hinter einer Presse aus einem ca. 400mm breiten Schacht abtransportiert werden
Die Teile sind ca. 240 x 200 x 60mm groß
Pro Minute werden jeweils 30 rechte und 30 linke Teile gefertigt
An der Presse sind viele Störkanten vorhanden, die einen Abtransport schwierig machen
Das Förderband muss zu Umrüstzwecken einfach und schnell von einer Person an der Presse installiert und deinstalliert werden können

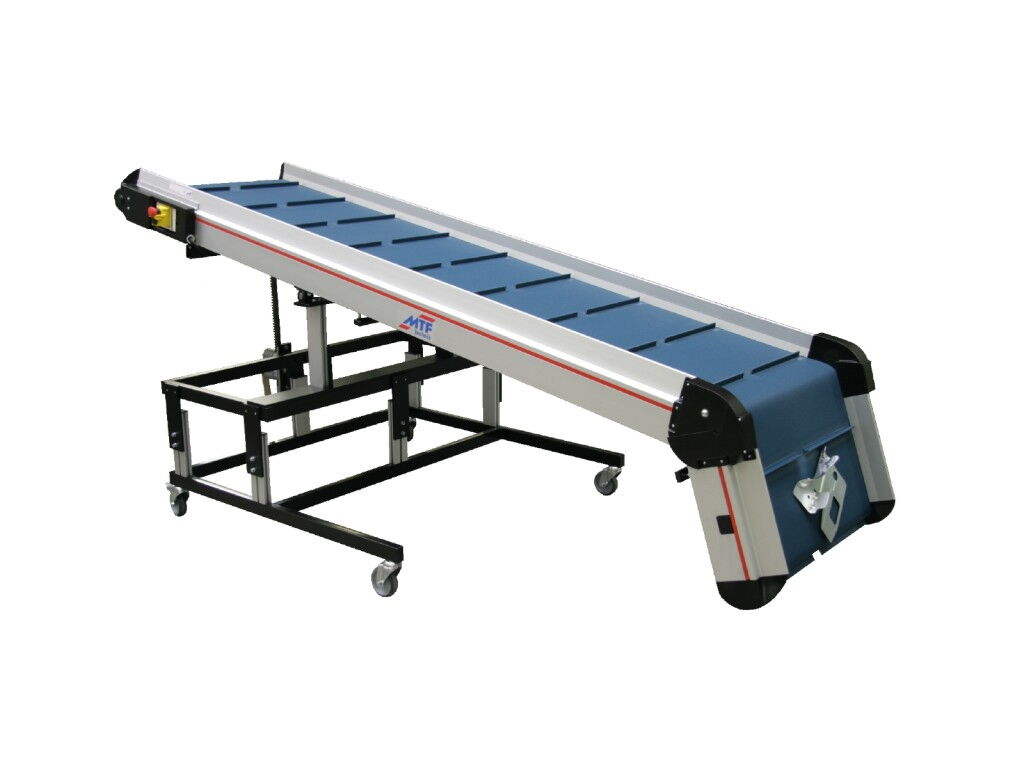

Lösung: Winkelförderband Typ PL mit Zahnstangenverstellung
Ein positiv abgewinkeltes Förderband Typ PL-Sonder mit widerstandsfähiger PU-Laufdecke (MTF Nr. 30) auf einem Sonderuntergestell
Im Untergestell ist eine Zahnstangenverstellung integriert, um das gesamte Förderband bequem in der Neigung verstellen zu können. So kann es schräg gestellt werden, um die Störkanten vor dem Pressentisch zu überbrücken, um dann den abgewinkelten Teil in den Maschinenschacht einzutauchen
Im Steilbandbereich sind Magnete unterhalb der Laufdecke montiert, um die Teile sicher abzutransportieren
Die Konstruktion des Untergestells ist auf die Störkanten an der Maschine angepasst
