Teilesepariersysteme und Rückführung im Zinkdruckguss

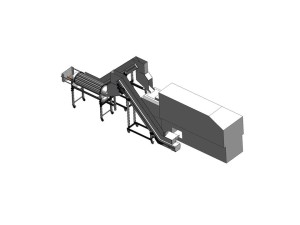

Die Teile gelangen aus der Druckgussmaschine über die seitlich ausgestellte Rutsche auf das erste Winkelförderband (Typ NVF-LD 120)

Die Ausführung der Rutsche und des Förderbandes ist so gewählt, dass die sehr großen Angüsse sich in Längsrichtung auf dem Förderband ausrichten und somit in den Einlaufring der Separiertrommel passen

Aufgrund der notwendigen Trennung von Angus und Gutteil wird zur Separiersysteme eine Abschlagtrommel Typ A 3512 B eingesetzt, incl. mitlaufendem Hartholz zum Abschlagen des Angusses (Separiertrommel mit Einzelverstellung, reversierbarer Trommellaufrichtung, einem im Trommelkäfig lose mitlaufenden Hartholz als Abschlagmedium und ein Fangblech für das Holz am Trommelauslauf)

In der Trommel werden zunächst die Angüsse von den Gutteilen getrennt. Die Gutteile sind in diesem Fall kleiner als die Angüsse und fallen nach unten aus der Trommel heraus und werden in einer Kiste gesammelt

Die Angüsse wandern bis zum Auslauf der Trommel und gelangen über eine Rutsche auf ein zweites abgewinkeltes Stahl-Scharnierplattenband. Dieses führt die Angüsse zurück in den Aufgabebereich der Druckgussmaschine

Es handelt sich hierbei um eine Förder-, Abschlag-, Separier- und Rückführeinrichtung
