Befüllanlage für Kartons mit integrierter Waage

Details MTF Technik Hardy Schürfeld GmbH & Co. KG
Details MTF Technik Hardy Schürfeld GmbH & Co. KG

Aufgabe: Abtransport und Verpackung von Spritzgießteilen in Kartons mit Mengenermittlung

Auf einer schnell laufenden Spritzgussmaschine werden diverse technische Teile mit großer Kavitätszahl produziert

Im ersten Schritt sollen die Bauteile parallel zur Maschinenachse abtransportiert werden

Die Produkte sollen nach einer gewissen Abkühlzeit in Kartons abgepackt werden, wobei die Mengenermittlung über einen Wiegeprozess erfolgt

Die Anlage soll Platz für maximal vier leere Kartons und vier gefüllte Kartons bieten (zzgl. ein Karton in der Befüllposition)

Aufgrund der Platzverhältnisse an der Maschine soll muss die Anlage schmal gebaut werden

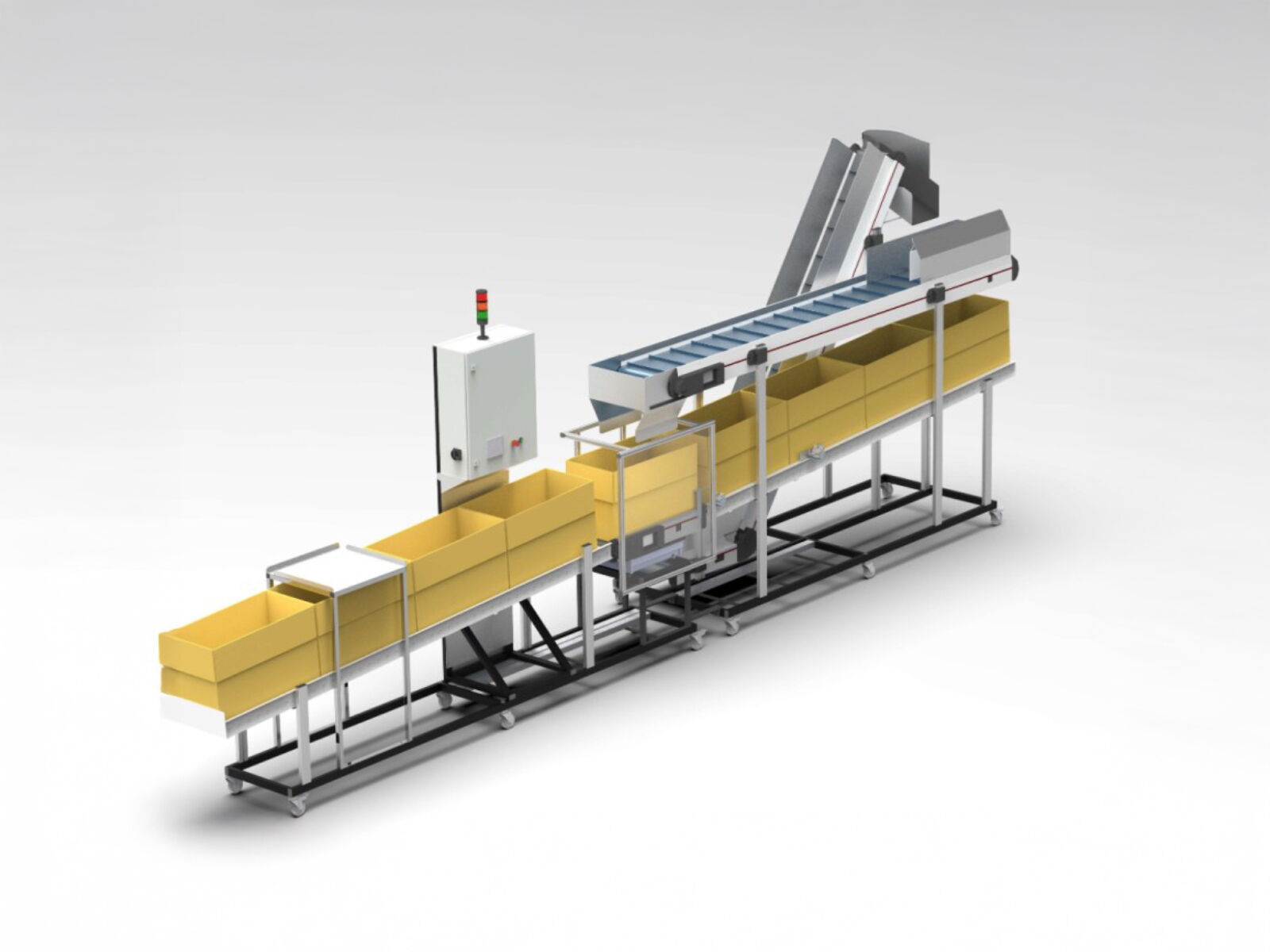

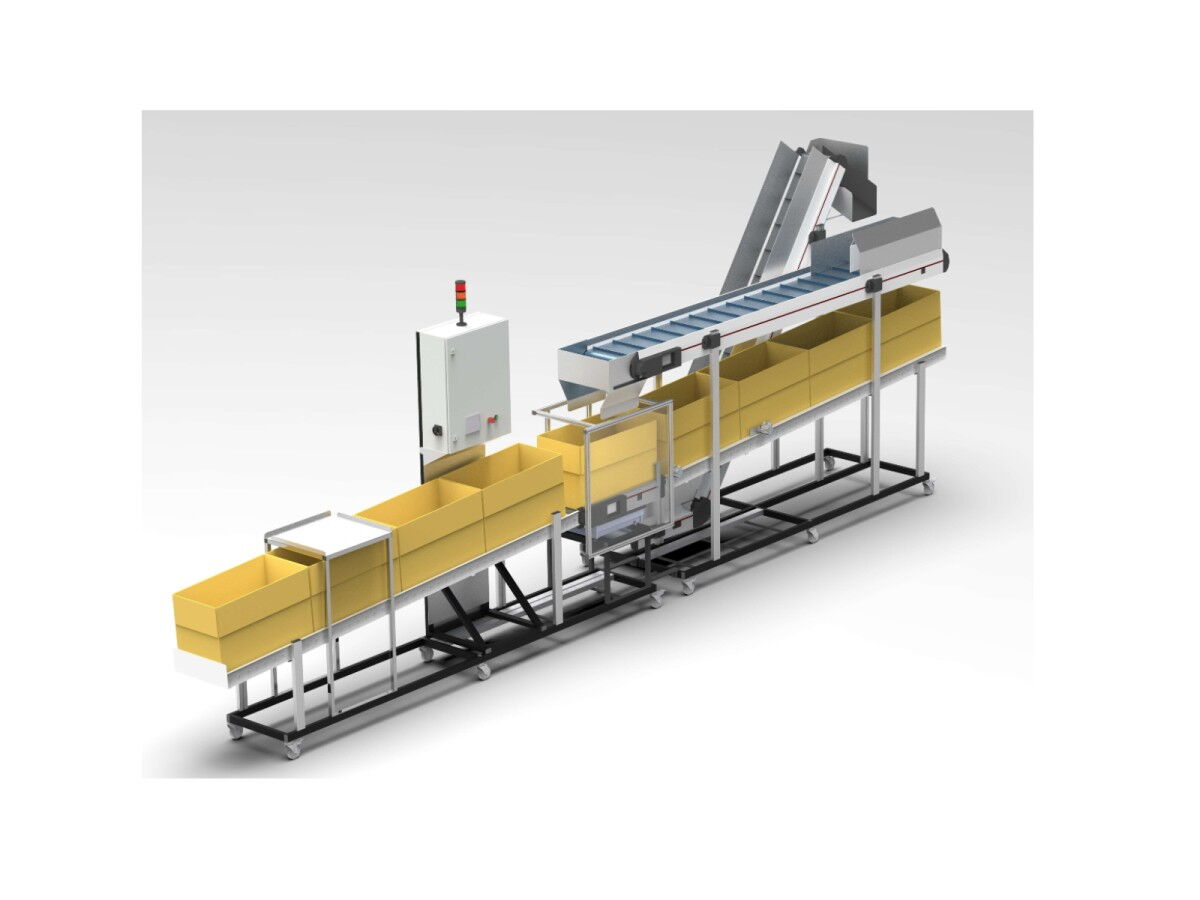

Lösung: Förderbandkombination mit Behälteraufnahmen, Waage und Puffer-Rollenbahn

Austransport der Teile mittels abgewinkeltes Förderband Typ NL-Sonder mit speziellem Aufgabetrichter, erhöhter Seitenführung sowie am Auslass montierter Übergaberutsche zur Teileleitung auf das Nachfolgeband

Gerades Ablageförderband Typ GL, angesteuert über einen Frequenzumrichter, um die Bauteile gesteuert abkühlen zu können sowie eine Feindosierung am Bandauslauf zu ermöglichen

Das gerade Förderband ist oberhalb einer Zuführrollenbahn für leere Kartons montiert

Die Zuführrollenbahn ist mit pneumatischen Stopp- und Vereinzelungszylindern ausgerüstet, um die Kartons einzeln auf ein Waagenförderband übergeben zu können

Waagenförderband zur Aufnahme von einem Karton in der Befüllposition. Jeder Karton wird nach Erreichen der Befüllposition tariert und der Befüllvorgang über das gerade Abkühlförderband gestartet

Ist eine einstellbare prozentuale Gesamtfüllung erreicht, schaltet das Abkühlband in eine niedrigere Geschwindigkeit, um eine Feindosierung zu ermöglichen. Ist die Soll-Stückzahl erreicht, bleibt das Abkühlband stehen und fährt noch ein kleines Stück rückwärts, um ein unbeabsichtigtes Nachfallen von Bauteilen zu vermeiden

Anschließend wird der befüllte Karton an die Pufferrollenbahn für gefüllte Kartons weitertransportiert

Oberhalb der Rollenbahn mit den gefüllten Kartons ist noch eine Halterung für einen bauseitigen Etikettendrucker vorhanden
