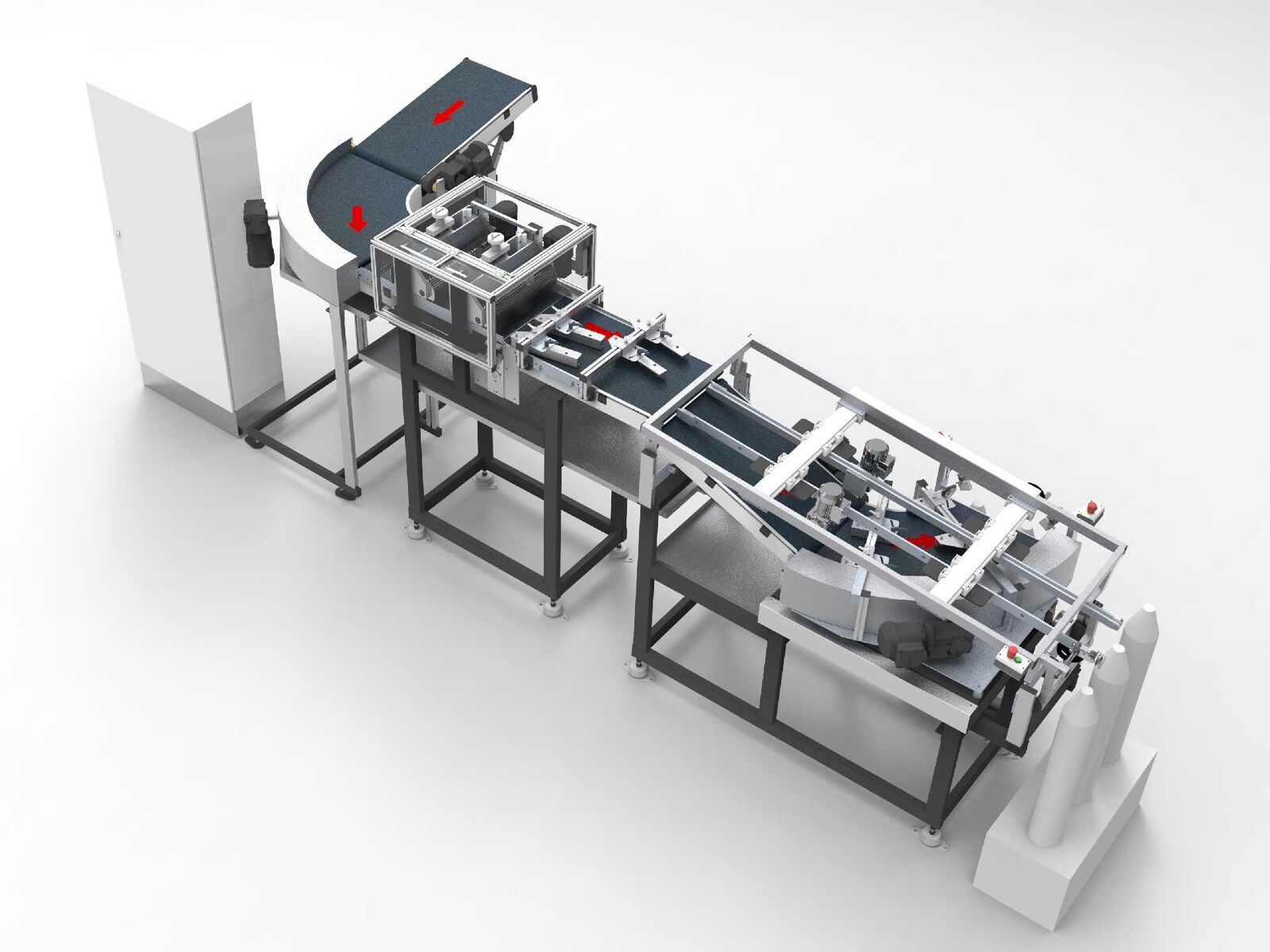

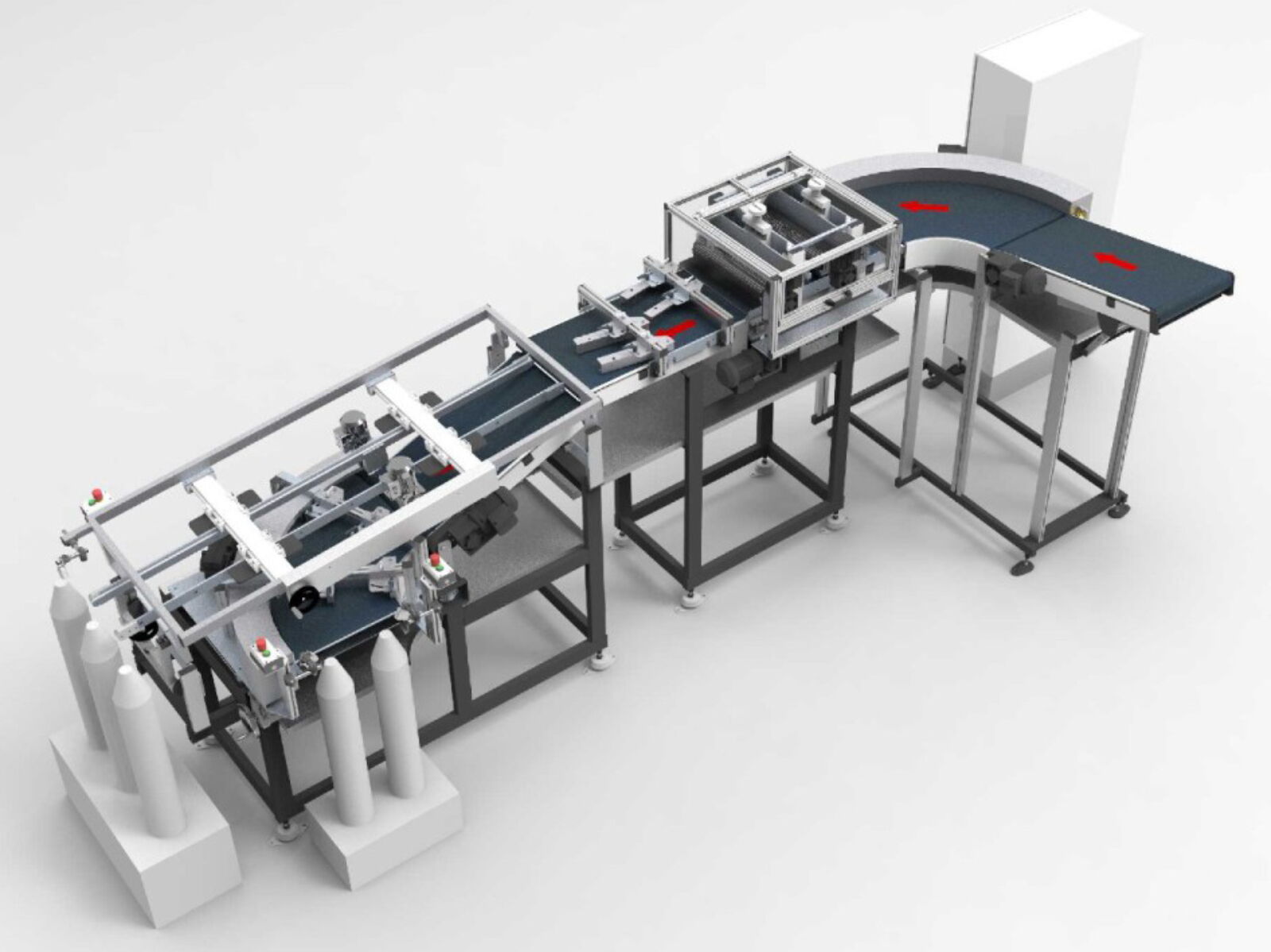

Förderanlage für Stahlronden

Ein Multi-Tech Förderband Typ GL mit im Bandkörper integrierten Elektromagneten sorgt dafür, dass die Ronden vom Förderband „angesaugt“ werden und nicht mehr verspringen

Das Förderband kann durch eine Gewindespindel in der Neigung verstellt und somit unterschiedlichen Werkzeugen angepasst werden

Aufgrund baulicher Gegebenheiten werden die Bauteile anschließend mit einer 90° Gurtkurve weitertransportiert

Auf einem weiteren Gurtförderband Typ GL wird oberhalb eine Abstreifvorrichtung montiert. Diese besteht aus zwei jeweils unabhängig motorisch angetriebenen Bürstenwalzen, die mittels einer Präzisionsführung höhenverstellbar gelagert sind. Hierdurch werden übereinander liegende Ronden abgestriffen

Im Anschluss an die Abstreifstation werden die Ronden durch federnd gelagerte Führungsleisten auf dem Förderband ausgerichtet

Die beiden Ronden werden anschließend im Förderstrom getrennt. Hierzu laufen die im Durchmesser größeren Ronden auf einen breitenverstellbaren Zahnriemenförderer. Hier liegt die größere Ronde nur ganz außen auf. Die kleineren Ronden fahren zwischen den Zahnriemen hindurch und gelangen auf ein schräg angeordnetes Gurtförderband Typ GL

Die größeren Ronden werden am Auslauf des Zahnriemenförderers auf einen Stapeldorn übergeben. Die kleineren Ronden werden zunächst durch eine weitere Gurtkurve um 90° abgelegt und anschließend auf einen zweiten Stapeldorn übergeben

Die gesamte Förderanlage verfügt über Ölauffangwannen, da die Teile ölbehaftet sind
