Förderband GL-LD Sonder mit Querschieber

Details MTF Technik Hardy Schürfeld GmbH & Co. KG

Aufgabe: Befüllung und Transport von Behältern mit Metallteilen

Kunststoffbehälter sollen mit Metallteilen befüllt werden

Ein gefüllter Behälter 400 x 300mm wiegt max. 20kg, dies ergibt eine Flächenlast von max. ca. 170kg/m²

Die Behälter haben unterschiedliche Abmessungen (400x300mm und 300x200mm), so dass zwei oder vier Behälter parallel auf einem Pufferband in Richtung Befüllposition transportiert werden sollen

Es gibt nur eine Befüllposition, so dass die Behälter entsprechend der Größe individuell zugeführt werden müssen

Fertig gefüllte Behälter sollen über eine Rollenbahn abtransportiert werden

Lösung: Förderband mit pneumatischen Querverschieber und Rollenbah

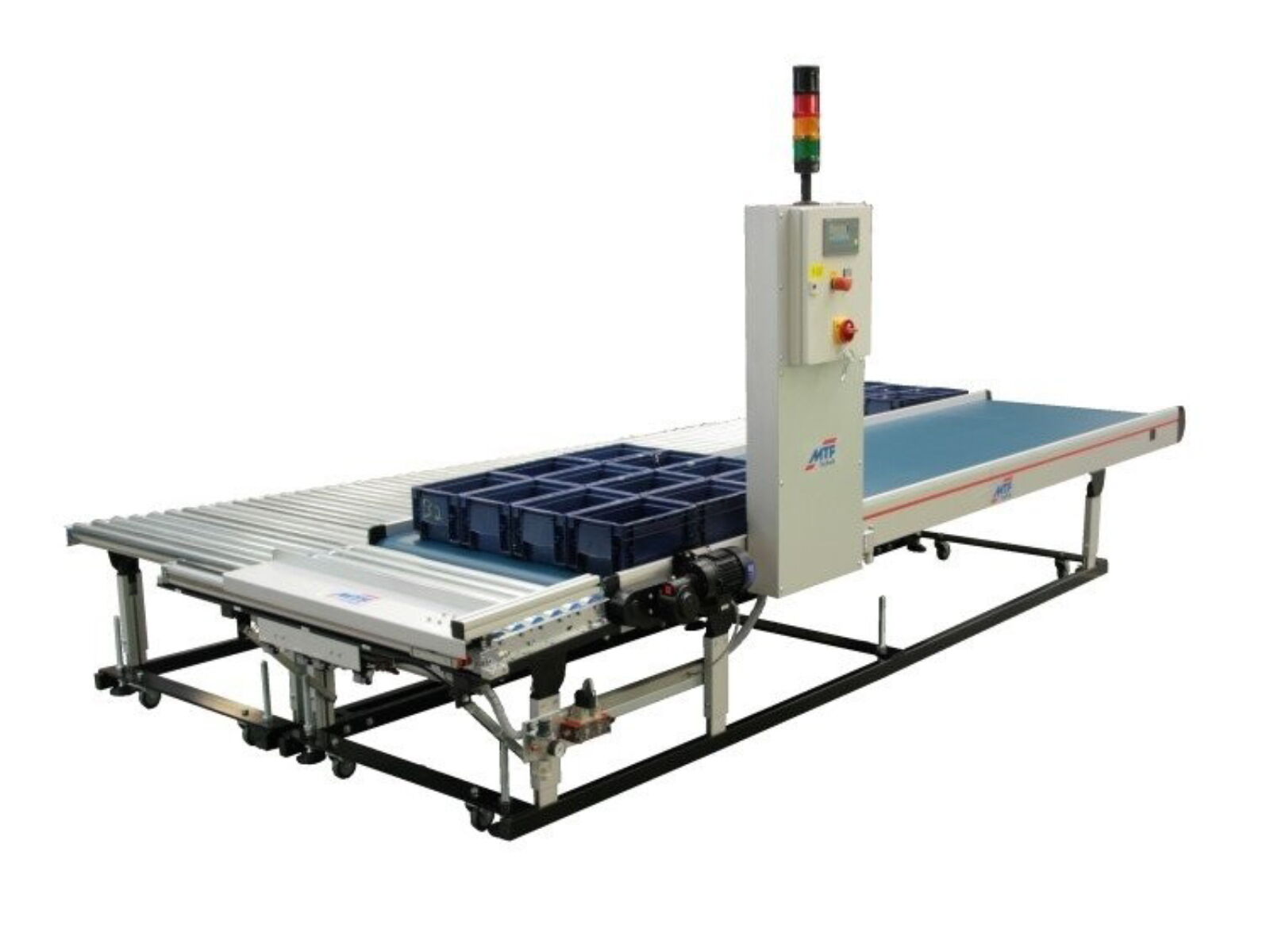

MTF Multi-Tech Förderband Typ GL-LD Sonder mit pneumatischem Querverschieber und Rollenbahn

Im Bereich der Abschiebeposition ist in Verlängerung des Förderbandes eine Rollenbahn angeordnet, um den Gurtverschleiß durch Abschiebeprozesse zu minimieren

Die Befüllung erfolgt auf der langen Rollenbahn, die parallel zum Zuführband montiert ist

Ein kolbenstangenloser Pneumatikzylinder mit fünf Endlagen ermöglicht eine individuelle Zuführung der Behälter zur Befüllstation in Abhänigkeit von der Behältergröße

Im Bereich der Befüllstation werden die Rollen durch einen Pneumatikzylinder so lange blockiert, bis eine komplette Behälterreihe befüllt ist. Anschließend rollen die Behälter parallel Richtung Rollenbahnende
