Gerades Förderband mit Querschieber

Aufgabe: Pufferung von Kunststoffteilen in Behältern

Kunststoffteile sollen direkt neben der Spritzgießmaschine in 3 Behältern 600 x 400 x 400mm gepuffert werden

Die Zuführung leerer Behälter soll über ein Förderband erfolgen, volle Behälter sollen auf einer Rollenbahn aufgestaut werden

Die Anlagenzustände sollen mit einer 3-farbigen Ampel visualisiert werden. Störungen sollen mittels einer Hupe akustisch gemeldet werden

Die gesamte Einheit soll fahrbar und in höhenverstellbar ausgeführt werden

Als Steuerung soll eine Siemens S7 zum Einsatz kommen, in der Zählimpulse aus der Spritzgießmaschine verarbeitet werden

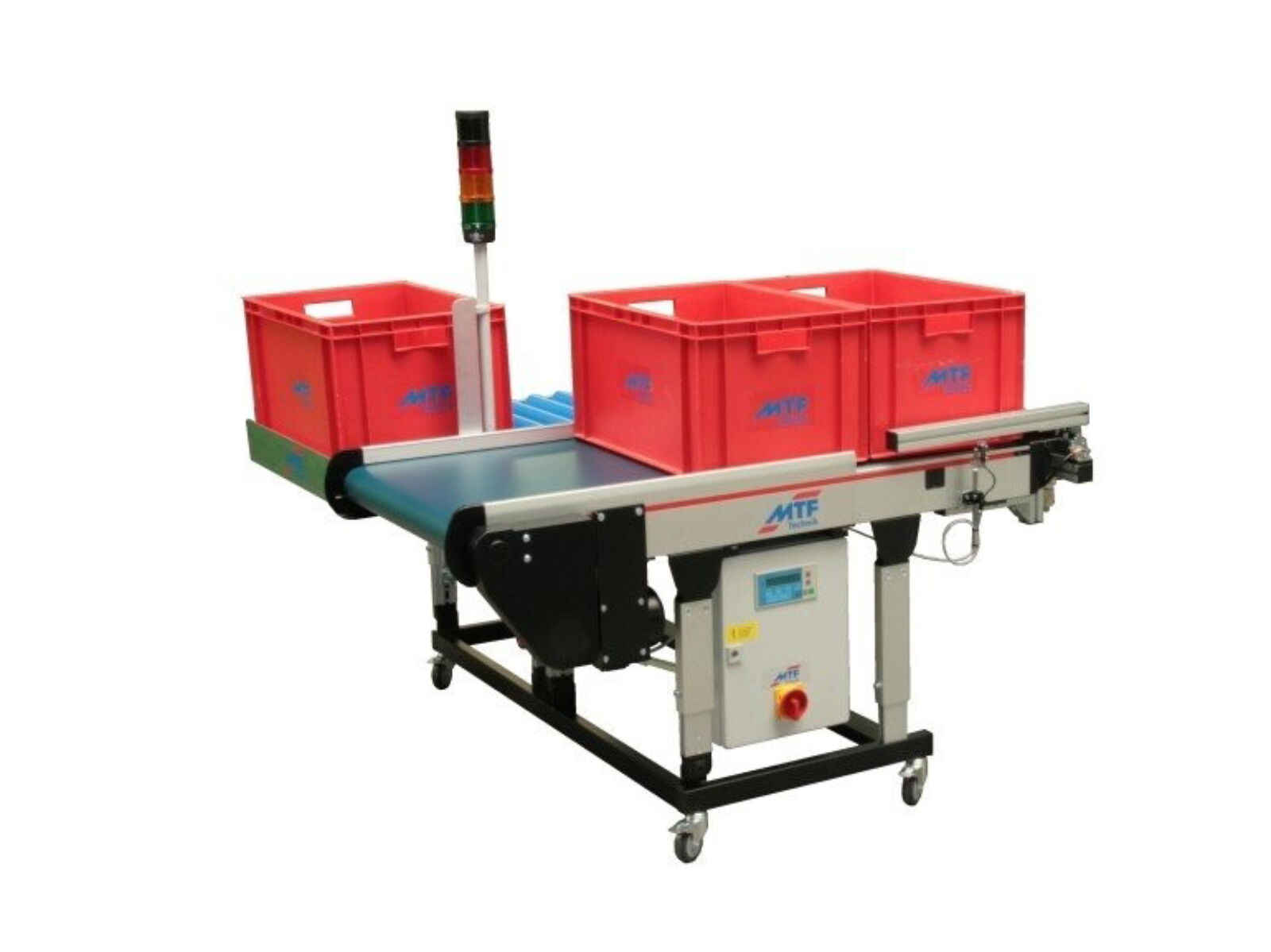

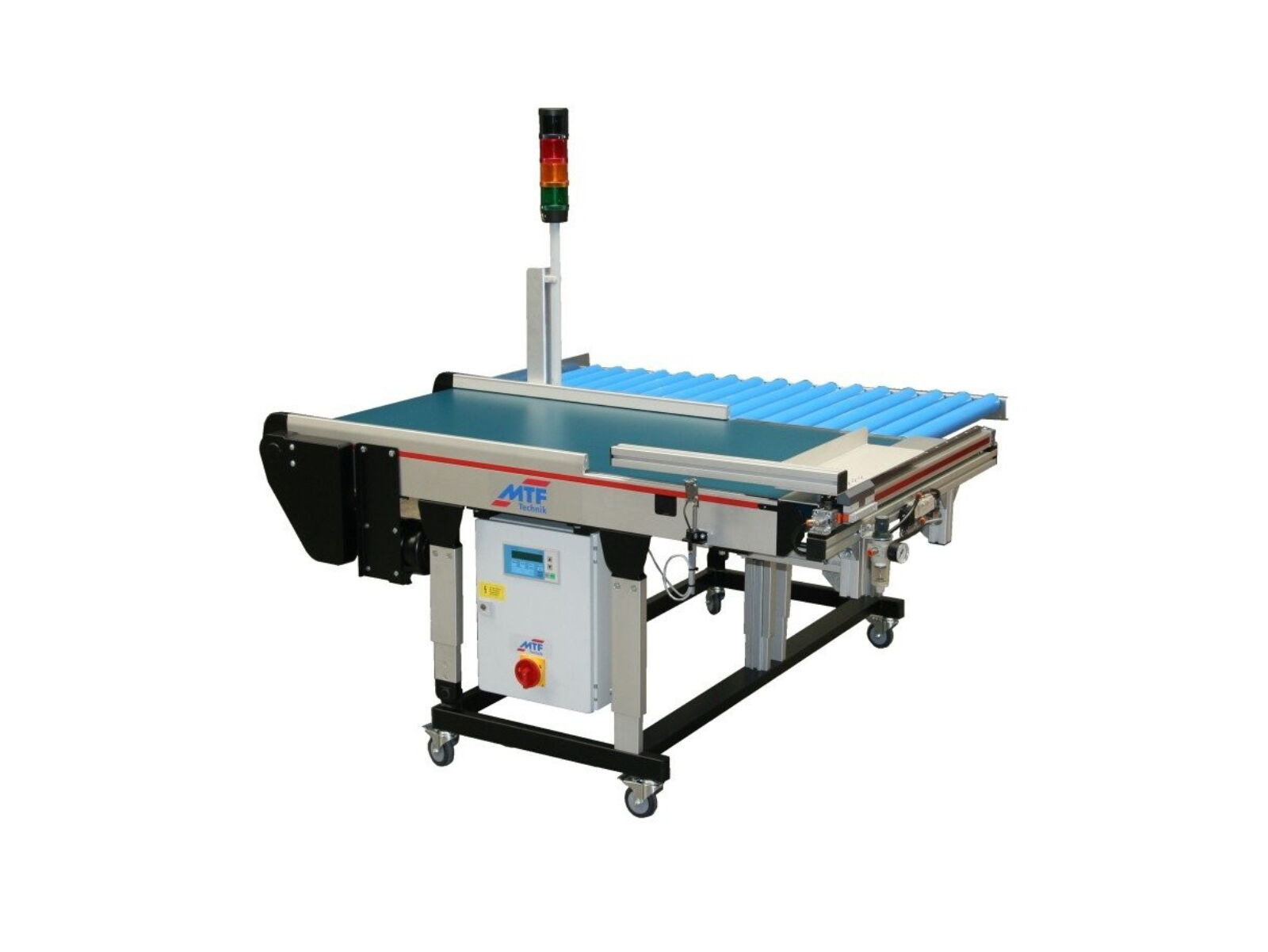

Lösung: Pufferband mit Querschieber und Rollenbahn

Pufferband Typ GL-LD 010 mit staufähigem Gurt Nr. 14 zur Zuführung der Leerbehälter

Pneumatische Querverschiebeeinheit am Bandauslauf des Förderbandes zum Transfer gefüllter Kisten auf die Rollenbahn

Abfrage der Behälterposition sowie des Pufferfüllstandes mittels Lichttastern

3-farbige Signalsäule mit integrierter Hupe zwischen den beiden Förderstrecken

Steuerung geschützt unterhalb des Förderbandes im Untergestell integriert
