Karussell-Depotstation mit Behälterabfragen

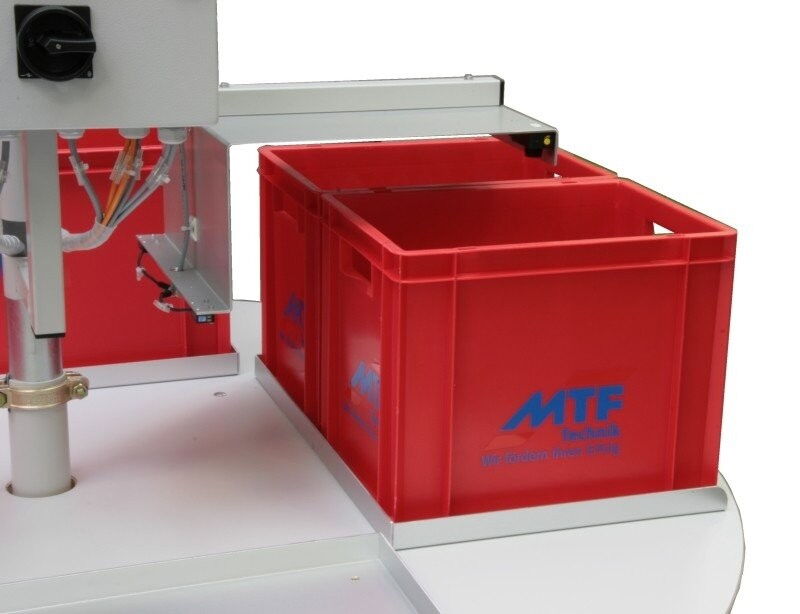

Aufnahmeanlage in Sonderausführung mit Tastern und Sensoren für die Zuverlässige Pufferung von abgefüllten Beuteln in Behälter

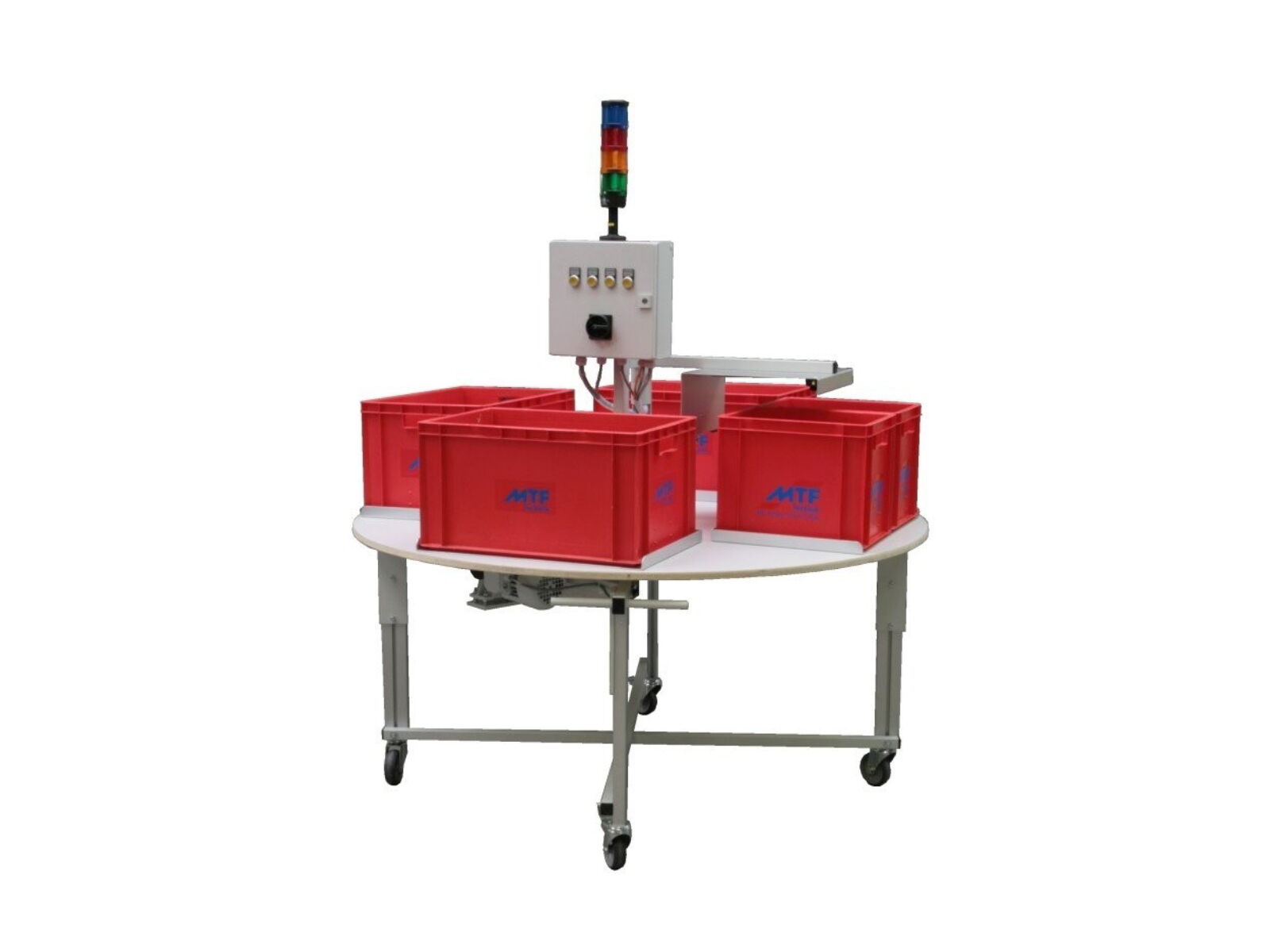

Aufnahmeanlage in Sonderausführung mit Tastern und Sensoren für die Zuverlässige Pufferung von abgefüllten Beuteln in Behälter

Aufgabe: Zuverlässige Pufferung von abgefüllten Beuteln in Behälter

Hinter einer Verpackungsmaschine sollen abgefüllte Beutel in Behältern gepuffert werden

Es sollen sowohl Behälter 600x400mm als auch 400x300mm eingesetzt werden können

Vor der Befüllstation soll abgefragt werden, ob ein bzw. zwei Behälter vorhanden sind

Vor der Befüllstation soll abgefragt werden, ob die vorhandenen Behälter leer sind

Die Karussell-Depotstation soll über insgesamt 8 Stopp-Positionen verfügen (je eine Positi-on in einem 400x300mm Behälter und zwei Stopp-Positionen in einem 600x400mm Behälter)

Ist ein Behälter befüllt, so soll dies optisch angezeigt werden

Ein Behälterwechsel soll quittiert werden

Eine Behälterhöhe von 800mm über Boden ist zu gewährleisten (vom Boden bis Unterkante Behälter)

Lösung: Karussell-Depotstation in Sonderausführung mit Tastern und Sensoren

Pufferkarussell in Sonderausführung mit erhöhtem Untergestell

Behälteranwesenheitskontrolle mit Lichttastern

Füllstandskontrolle mit Ultraschallsensoren

Klemmkasten mit Quittiertastern sowie Signalampel

Schnittstelle zum Signalaustausch mit der bauseitigen SPS-Steuerung
