Linearpuffer mit Rollenbahn und QS-Probenentnahme

Details MTF Technik Hardy Schürfeld GmbH & Co. KG

Aufgabe: Kunststoffteile sollen an der SGM entnommen und in Behälter verteilt werden

Kleine Kunststoffteile für elektrotechnische Bauelemente sollen auf der Bedienseite einer Spritzgießmaschine aufgenommen und in Behälter verteilt und gepuffert werden

Das System soll geeignet sein, um Behälter mit drei verschiedenen Maßen zu befüllen (KLT 600x400x320mm, KLT 400x300x220mm, Karton 379x210x140mm)

In wählbaren Abständen sollen Qualitätsschüsse in separaten Behältern 200x150x120mm gesammelt werden

In den großen Behältern sollen Schüttkegel möglichst reduziert werden

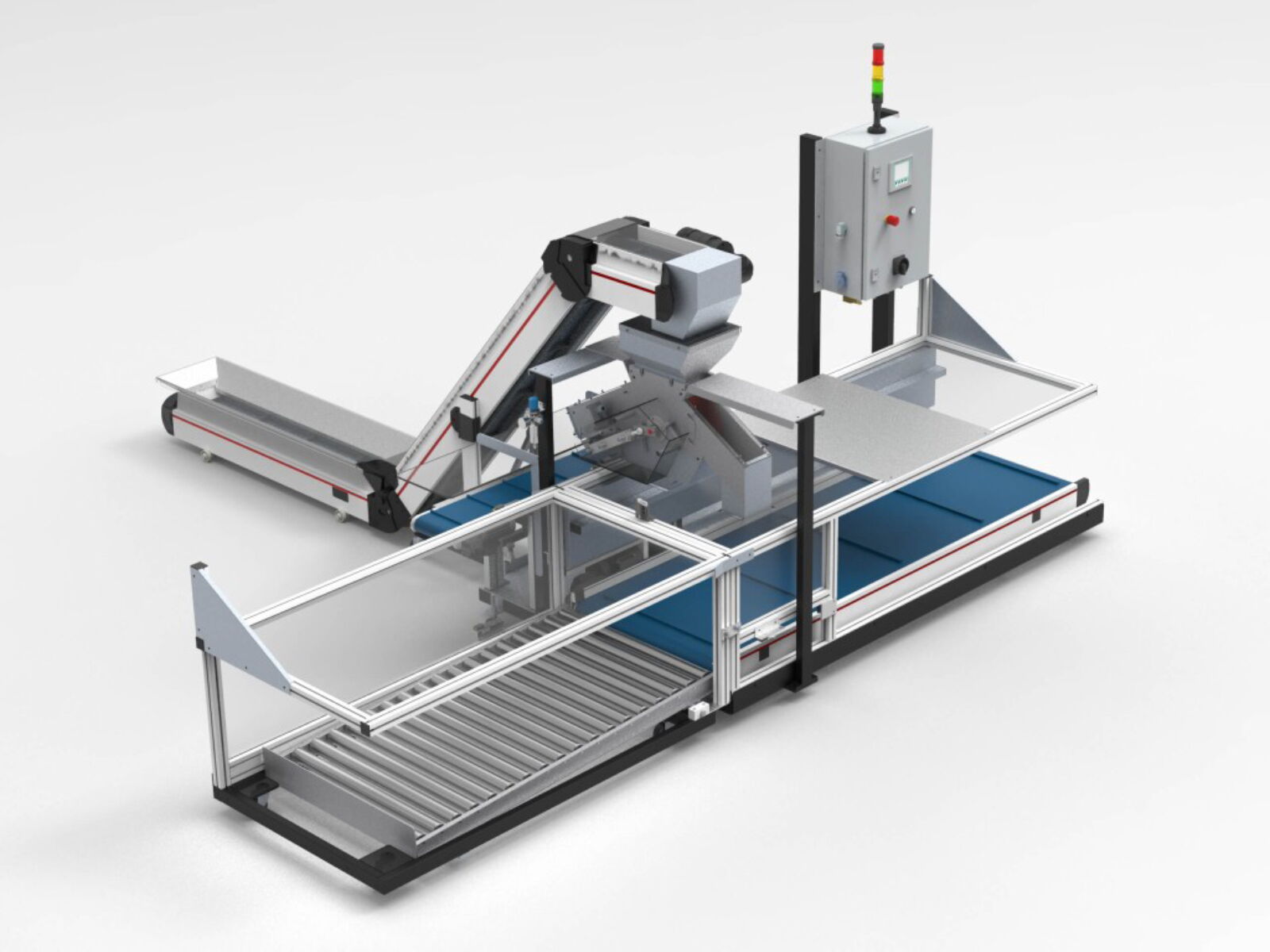

Lösung: Linearpuffer mit Winkelförderband und Rollenbahn, incl. 3-Wege Weiche zur Qualitätssicherung

Einsatz eines Winkelförderbands NL-HE 020 mit PU-Laufdecke und Wellkanten inkl. Wellkantenabdeckung zur Teileleitung in die Förderbandmitte und zur Vermeidung von Teileverklemmungen

Das Förderband wird oberhalb mit einer Abdeckung aus PET in kombinierter steckbarer/klappbarer Ausführung ausgestattet

Zusätzlich wird eine Übergabehaube am Bandauslauf zur Teileleitung in eine pneumatische 3-Wege Drehschachtweiche inkl. patentiertem Mechanismus zur Vermeidung von Teileverklemmungen bei Kleinteilen installiert

Über die Drehschachtweiche können zwei Zonen oberhalb des Behälterpufferbandes angesteuert werden. Somit können in den großen Behältern Schüttkegel vermieden werden oder wahlweise auf zwei kleine Behälter parallel verteilt werden

Der dritte Auslauf der Weiche dient zur Ausschleusung der QS-Teile. Hierzu ist parallel ein I-Tech Kleinförderband neben der Pufferanlage montiert, auf dem die separaten Behälter bereitgestellt und gepuffert werden

Steuerung des Gesamtablaufs durch eine Siemens S7 inkl. Schnittstelle zur Produktionsmaschine
