Multi-Rounder für die Stanzindustrie

Aufgabe: Zählen und Verteilen von Stanzteilen

Stanzteile sollen gezählt und auf 6 Behälter (400 x 300 x 320mm) verteilt werden

Die Zuführung erfolgt über ein Förderband

Die letzten zwei Behälter sollen mittels Sensorik abgefragt werden, um den Behälterwechsel zu überprüfen

Der Behälterwechsel soll an der Steuerung quittiert werden

Eine dreifarbige Signalampel soll dem Bediener Informationen über den Betriebszustand anzeigen

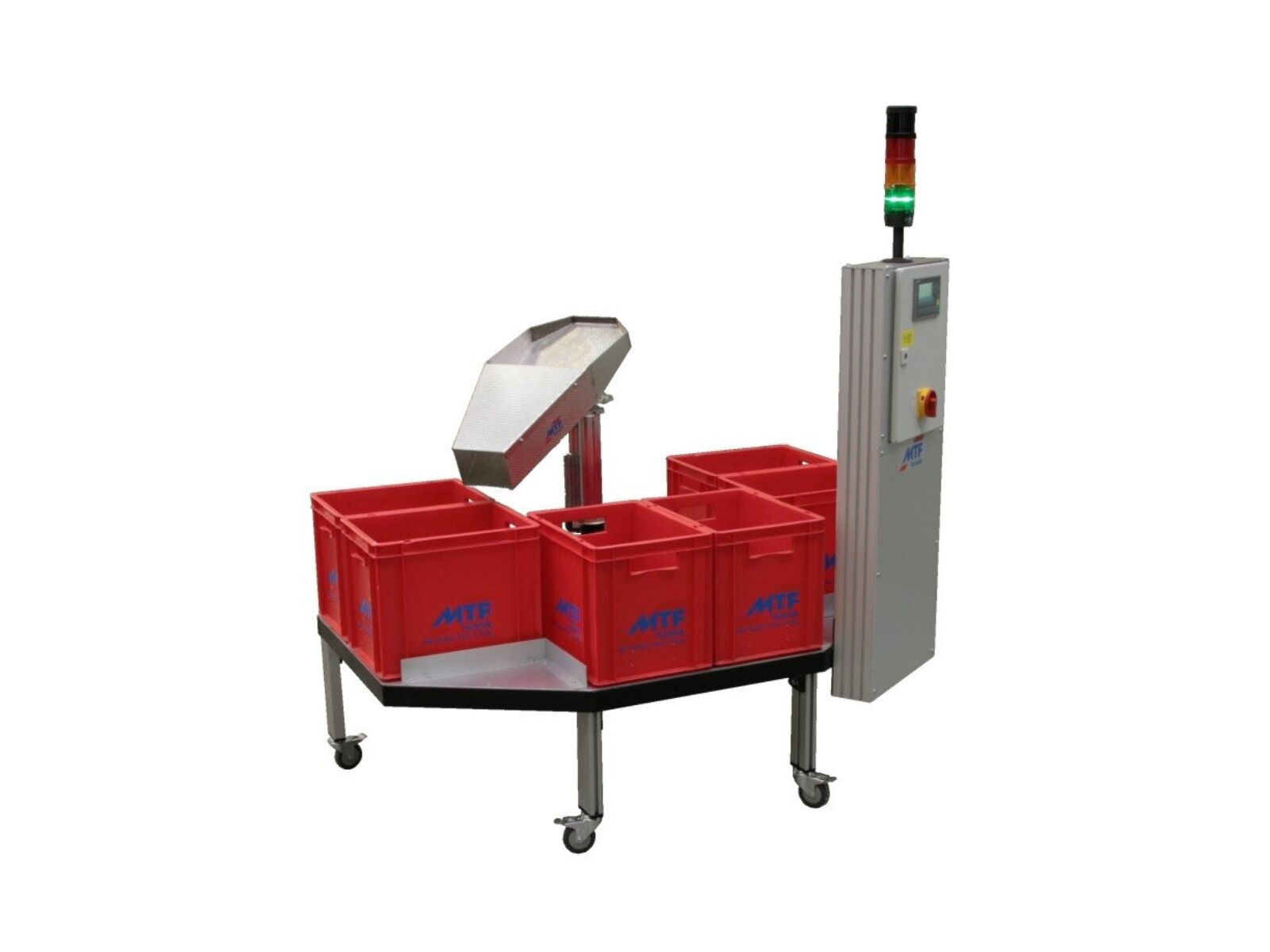

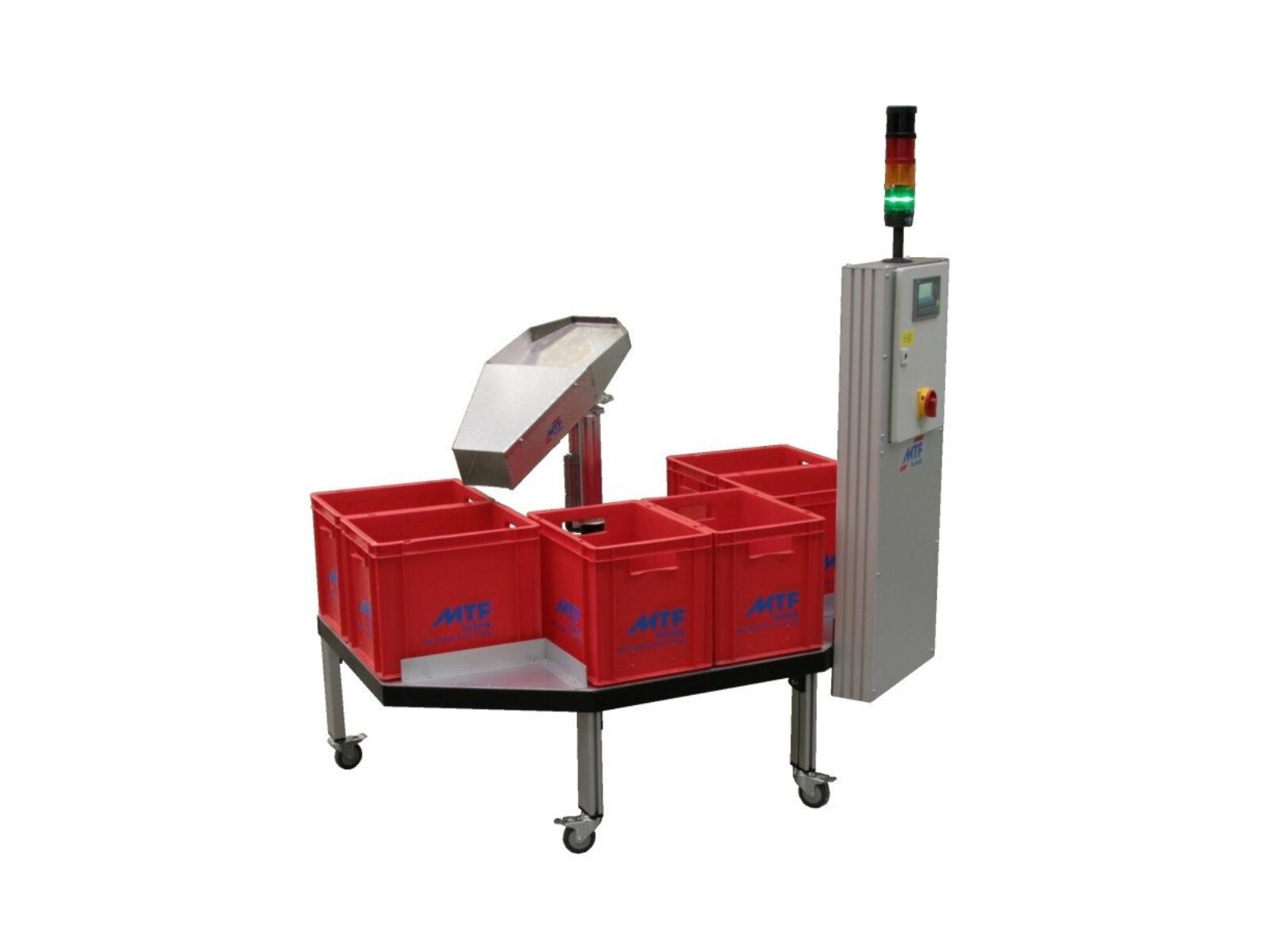

Lösung: Multi-Rounder in Edelstahl mit Steuerung

Multi-Rounder Typ MR-S1 Sonder

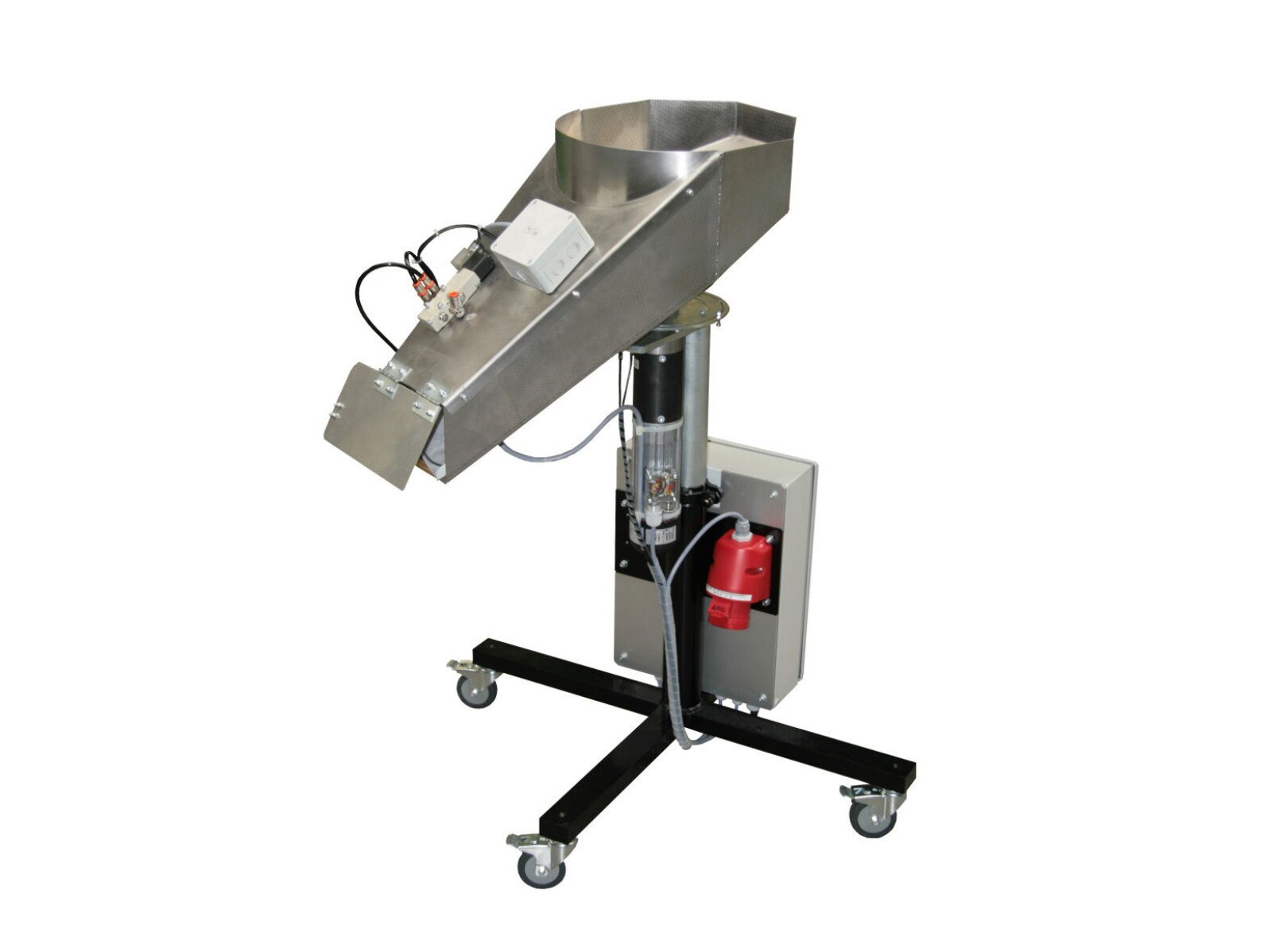

Ausfallrutsche in Edelstahl, mustergewalzt. Die Rutsche ist im oberen Bereich abgedeckt, um ein Herausspringen der Teile zu verhindern

Gestell mit integrierten Behälteraufnahmen, um eine ergonomische Arbeitshöhe zu ermöglichen

Siemens S7-Steuerung mit Signalampel und Lichttastern zur Behälterabfrage

Ansteuerung des Förderbandes über eine geschaltete Steckdose

Signalaustausch mit der Stanze über Harting-Steckverbindungen
