Roboter-Zuführband für Schraubverschlüsse

Details MTF Technik Hardy Schürfeld GmbH & Co. KG
Details MTF Technik Hardy Schürfeld GmbH & Co. KG

Aufgabe: Zuführung von verschiedenen Verschlusskappen zu einem Packroboter

Verschlussdeckel mit verschiedenen Durchmessern aus einer Spritzgießmaschine sollen einem Packroboter zugeführt werden

Die Deckel sollen in einem gewissen Packschema aufgestaut werden

N.i.O.-Teile sollen vor dem Roboter ausgeschleust werden

Die Anlagensteuerung wird vom Roboter übernommen. Eine Ventilinsel wird für MTF Technik beigestellt

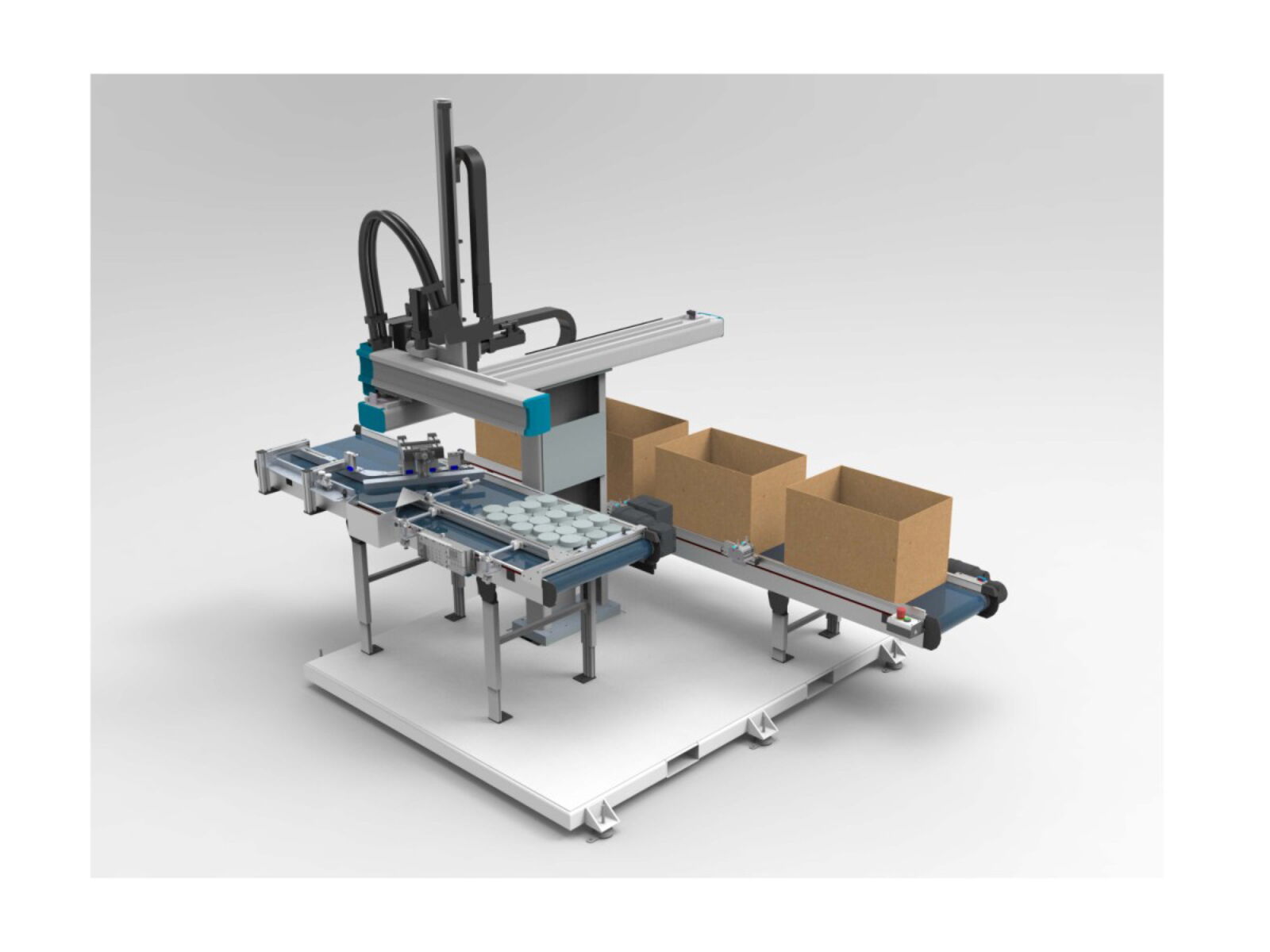

Lösung: Zuführförderband mit Aufstau- und Ausschleuseinrichtung und Pufferförderband

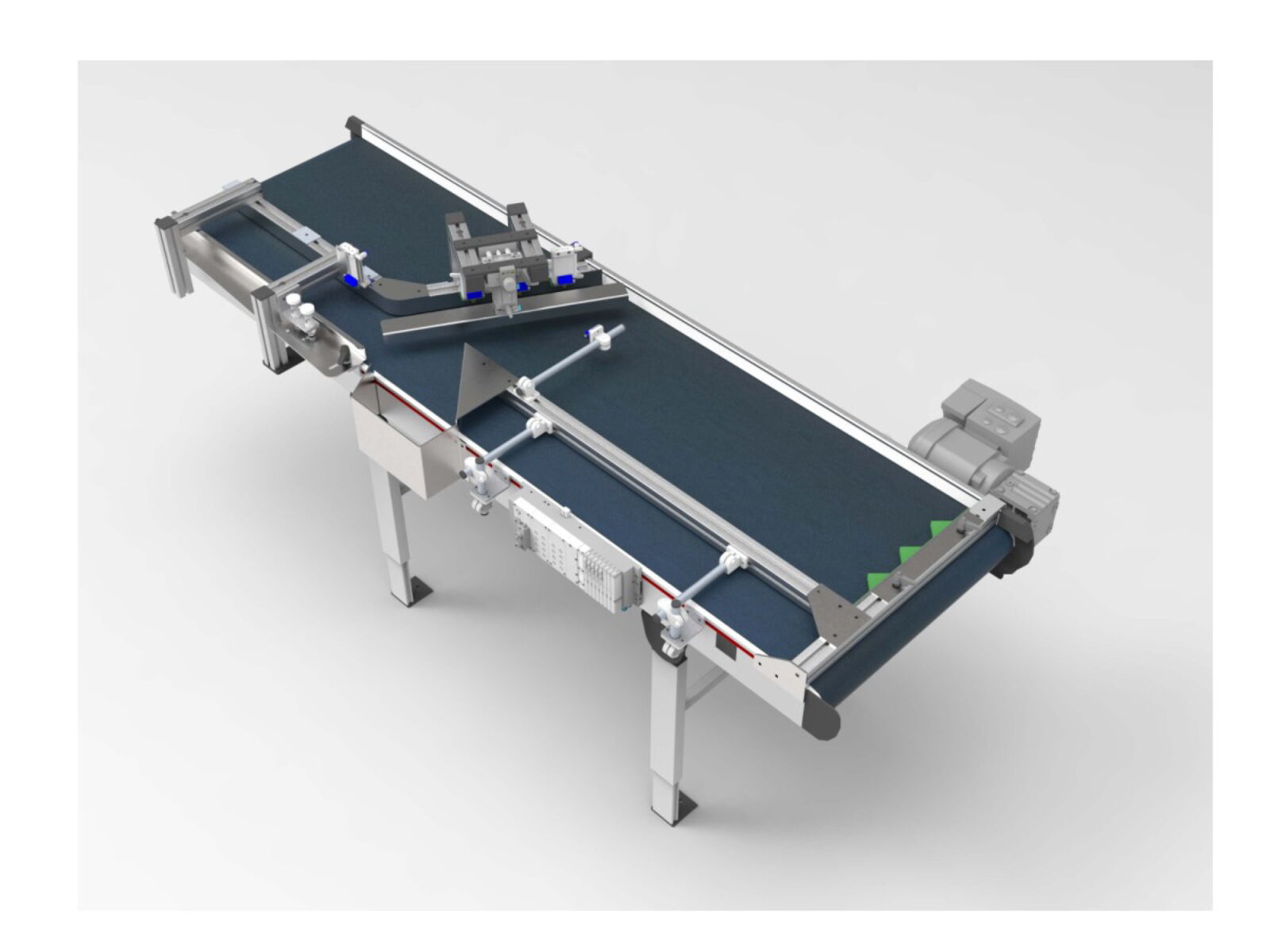

Ein Multi-Tech Förderband Typ GL-AM 010 mit verstellbarer Seitenführung dient als Zuführförderband

Ein Anschlag mit Zentrierdornen wurde am Auslauf des Zuführbands vorgesehen

Zusätzliche Einrichtung eines pneumatischen Deckelvorstoppers und Aufstaueinrichtung zur Bildung des Packschemas

Daneben wurde eine pneumatische Ausschleuseinrichtung für N.i.O.-Teile installiert

Karton-Pufferförderband Typ GL-AM 010 inkl. pneumatischer Positionier- und Vereinzelungszylinder inkl. notwendiger Sensorik und Bedienelement

Alle elektrischen und pneumatischen Anschlüsse werden auf der beigestellten Ventilinsel aufgelegt und durch die bauseitige Robotersteuerung angesteuert

Beispielvideos
