Senkrechtförderer PLF-Sonder 90° (MedTech)

Senkrechtförderer mit Abdeckung und Rohrsystem-Anschluss für den senkrechten Transport von medizintechnischen Artikeln
Senkrechtförderer mit Abdeckung und Rohrsystem-Anschluss für den senkrechten Transport von medizintechnischen Artikeln

Aufgabe: Senkrechter Transport von medizintechnischen Artikeln

Medizintechnische Kunststoffteile müssen aus einer Produktionsanlage übernommen und anschließend senkrecht nach oben gefördert werden, um einen Gang zu überbrücken

Am Bandauslauf sollen die Teile über ein Rohrsystem in eine Folgeanlage geleitet werden

Die Anlage muss in einem Reinraum ISO Klasse 8 betrieben werden

Die Teile sind sehr empfindlich und dürfen durch den Transportvorgang nicht beschädigt werden

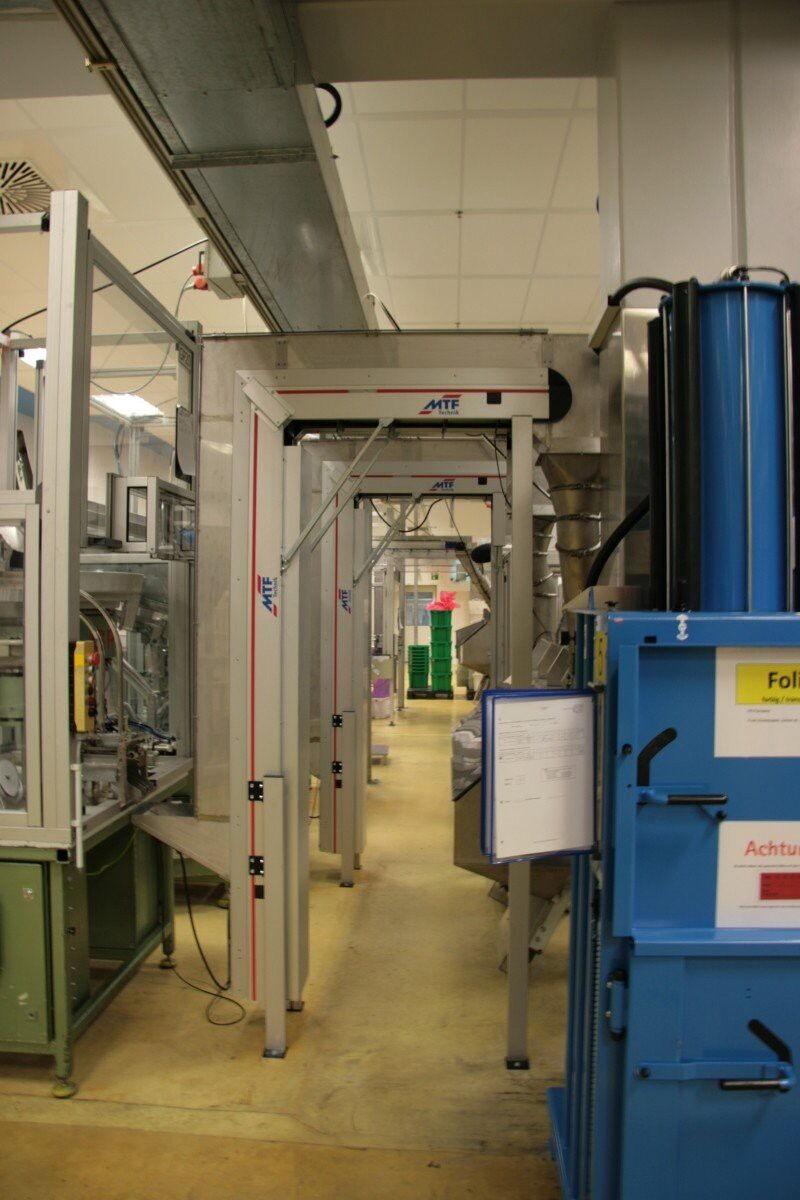

Lösung: Senkrechtförderer mit Abdeckung und Rohrsystem

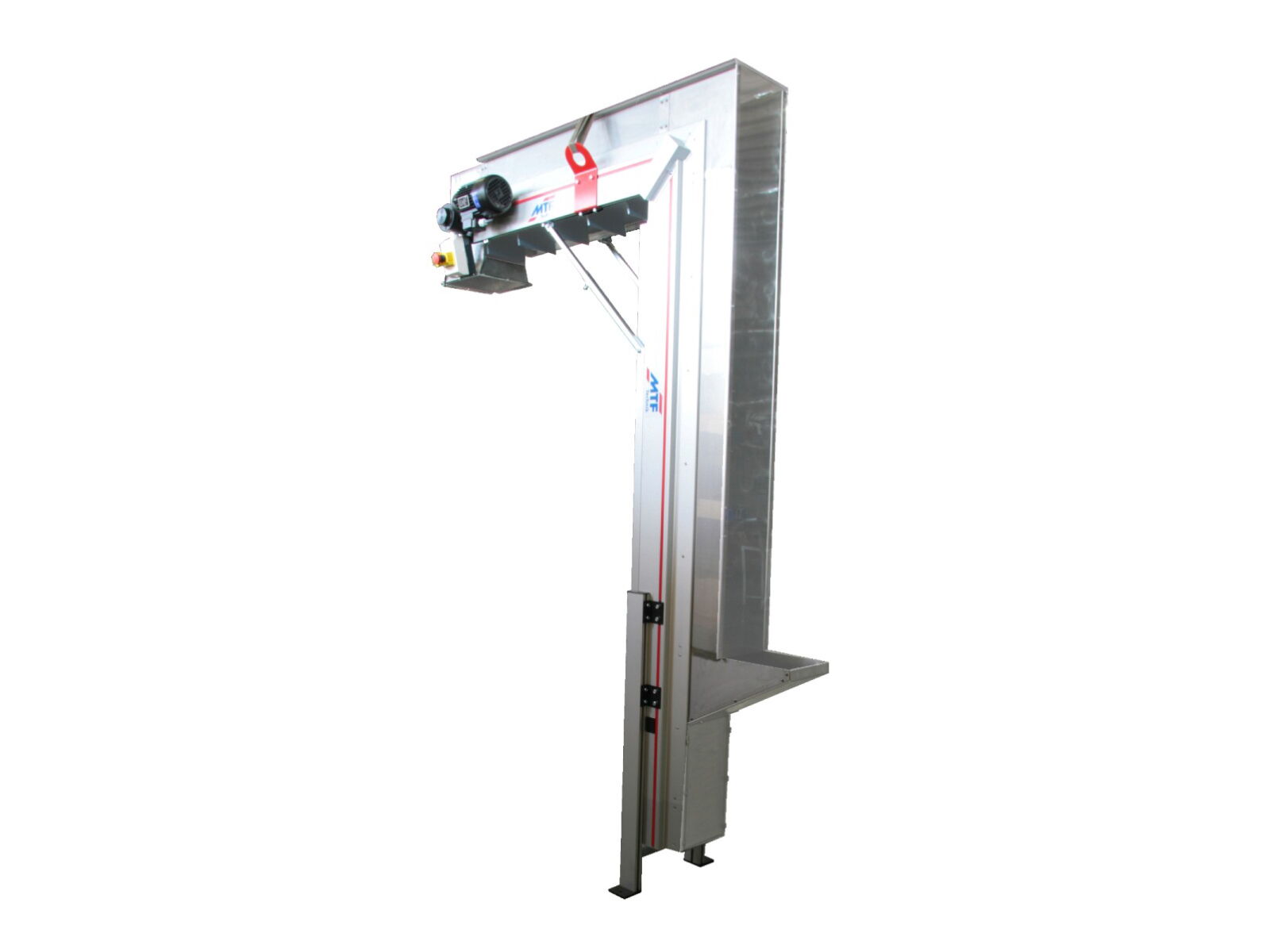

Einsatz eines platzsparenden Senkrechtförderers (Typ PLF-Sonder mit 90°-Knick)

Integration eines besonderen Aufgabetrichters, angepasst an die Übergabesituation aus der Produktionsmaschine

Seitliche Führungsbleche aus Edelstahl mit spezieller Anbringung (ohne Schraubenköpfe, ohne Stoßkanten)

Ausstattung mit einer Bandabdeckung aus PET oberhalb des Senkrechtförderers

Unterhalb des Senkrechtförderers (im Steilbandbereich) wird eine Bandabdeckung aus eloxiertem Aluminium angebracht

Einsatz eines Jacob-Rohrsystems zur Teileleitung in die Folgeanlage

Ausstattung mit Sonder-Untergestell zur Bildung eines Durchgangs
