Spinnen-Drehverteiler für Kunststoffkappen

Aufgabe: Transport von Verschlusskappen in Octabins

Getränkeverschlusskappen sollen aus einer Spritzgießmaschine in ca. 2.100mm hohe Octabins transportiert werden

Die Anlage ist ausgelegt für die Befüllung von 5 Octabins mit der Option später auf 8 Stück erweitern

Die Teile sollen möglichst gut auf dem Förderband abkühlen und dürfen durch den Transport nicht beschädigt oder verformt werden

Es soll eine hohe Zählgenauigkeit erreicht werden

Schüttkegel in den Octabins sollen vermieden werden

Die statische Aufladung der Teile soll möglichst abgeführt werden

Ausschussteile müssen separat aufgefangen werden

Qualitätsschüsse müssen in eine separate Schublade gefördert werden

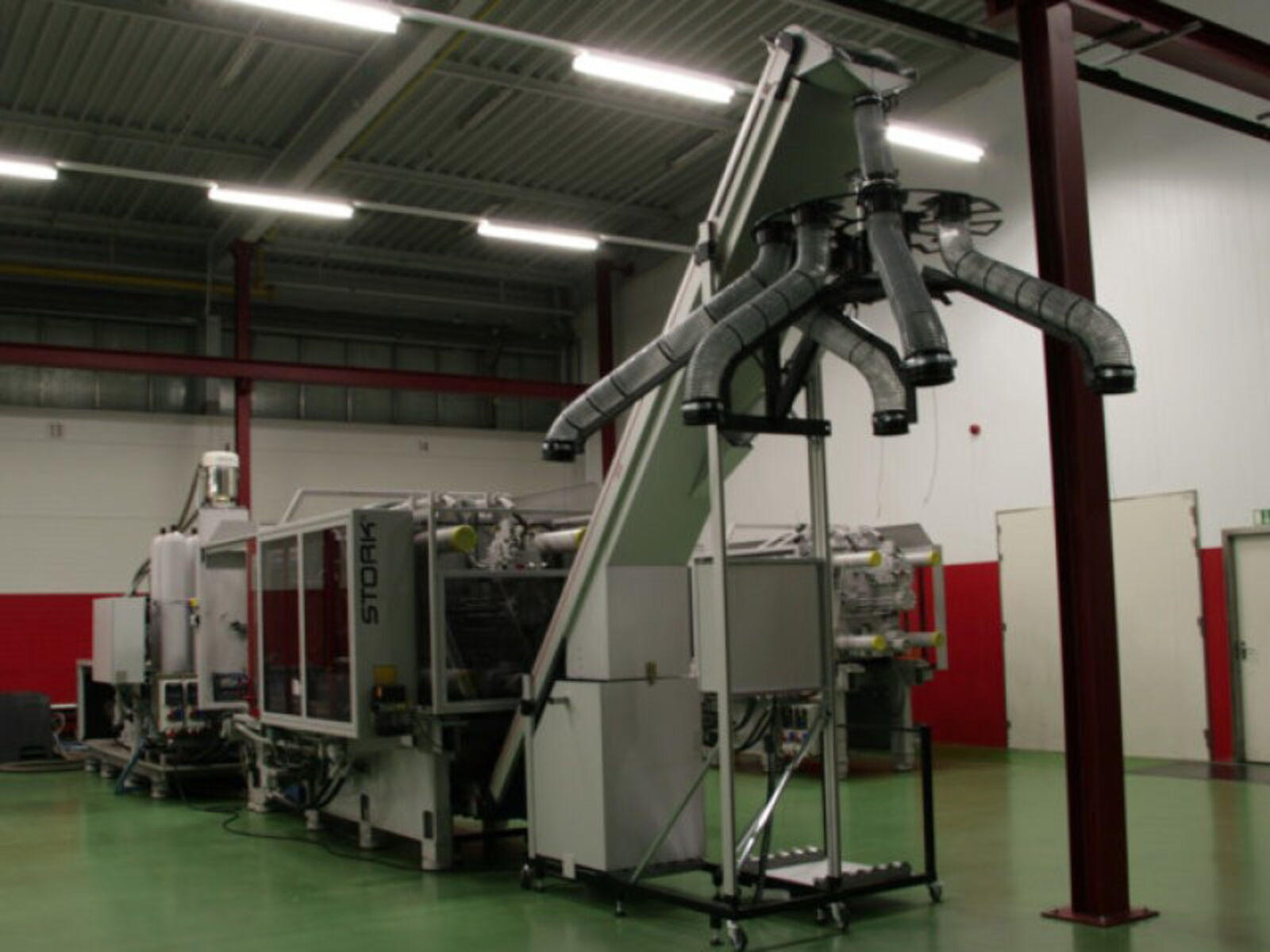

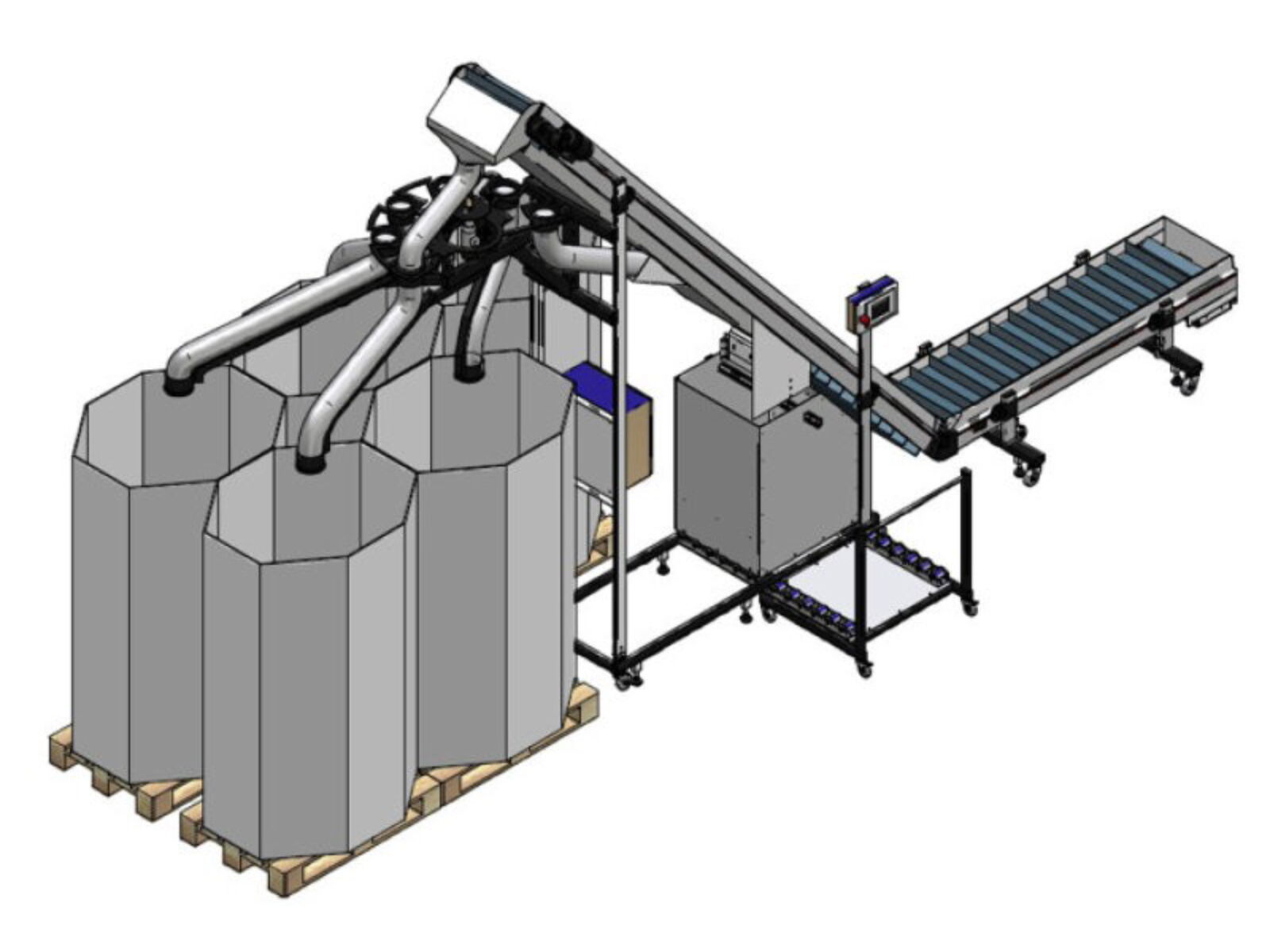

Lösung: Winkelförderband mit angeschlossenem Rohr-Drehverteiler

Ein Multi-Tech Förderband Typ NL-LD 120 mit extra querstabiler Laufdecke

Jeder Schuss wird in einem Stollenfach aufgefangen

Mitnehmerstollen mit Lochung, um eine möglichst gute Luftzirkulation zu gewährleisten

Stollengeometrie und Förderbandkörper auf die Produkte abgestimmt, um Beschädigungen oder Einklemmprozesse zu vermeiden

Qualitätsschublade in den Förderbandkörper integriert

Anpassung der Trichtergeometrie an den Ausfallschacht der Maschine

Hauchdünne Edelstahlfolien zur Ableitung statischer Aufladungen

Drehverteiler mit angebautem Rohrsystem aus Spezial-Schläuchen

Komfortable Siemens S7-Steuerung mit vielseitigen Statistikfunktionen und intelligentem Verteilerprogramm
