Diese Ausführung zeigt eine beispielhafte Lösung für eine großflächige, deckenmontierte Anlagenverkettung in einem pharmazeutischen Reinraum der ISO-Klasse 8. Ziel war es, die gesamte interne Logistik zwischen Produktion, Montage und Verpackung auf rund 5.000 m² Hallenfläche (140 × 35 m) automatisiert und chargenrein über ein hochflexibles Fördersystem abzubilden – unter Berücksichtigung komplexer räumlicher Rahmenbedingungen.

Die Besonderheit: Die Maschinen sind über die gesamte Halle verteilt. Die Fördertechnik sollte deshalb möglichst vollständig von der Decke abgehängt werden, um Bodenfläche freizuhalten und Störkanten wie Versorgungssäulen, Lüftungsauslässe oder Lichtbänder zu umgehen.

Das Projekt wurde über einen Zeitraum von sechs Jahren in mehreren Stufen umgesetzt. Die Montage musste zeitlich hochpräzise in engen Wartungsfenstern (z. B. sonntags oder in Ruhewochen) erfolgen. Die einzelnen Fördersegmente (max. 4 m lang) wurden über Aufzüge eingebracht und direkt vor Ort montiert.

Die vollständige Projektverantwortung – von der Planung bis zur Inbetriebnahme – lag bei MTF Technik.

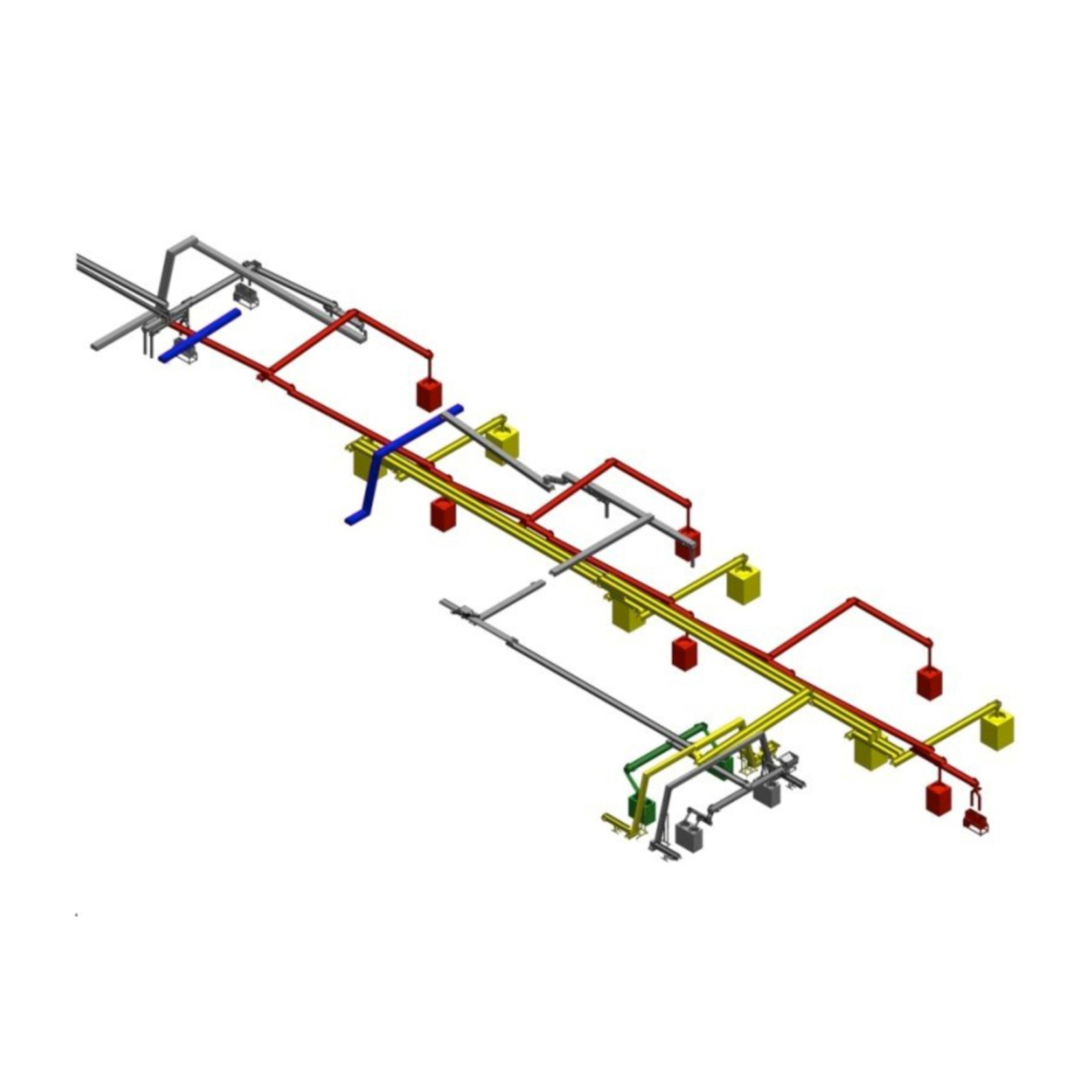

Zum Einsatz kommt eine ca. 700 m lange, intelligente Deckenförderanlage mit rund 150 Förderbändern in verschiedensten Ausführungen: von Austrags- über Bunker- bis hin zu Z-Förderbändern mit Verteilerweichen, reversiblen Strecken, Rohrsystemen und Übergaben. Insgesamt wurden rund 250 MTF-Geräte integriert – ergänzt durch umfangreiche Sensorik, intelligente Steuerungstechnik, Touchpanels, Signalampeln und Fernwartungseinheiten.

Sämtliche Steuerungen sind dezentral organisiert, mit Siemens S7- bzw. Sondersteuerungen je Produktlinie sowie Anbindung an ein Betriebsdatenerfassungss
