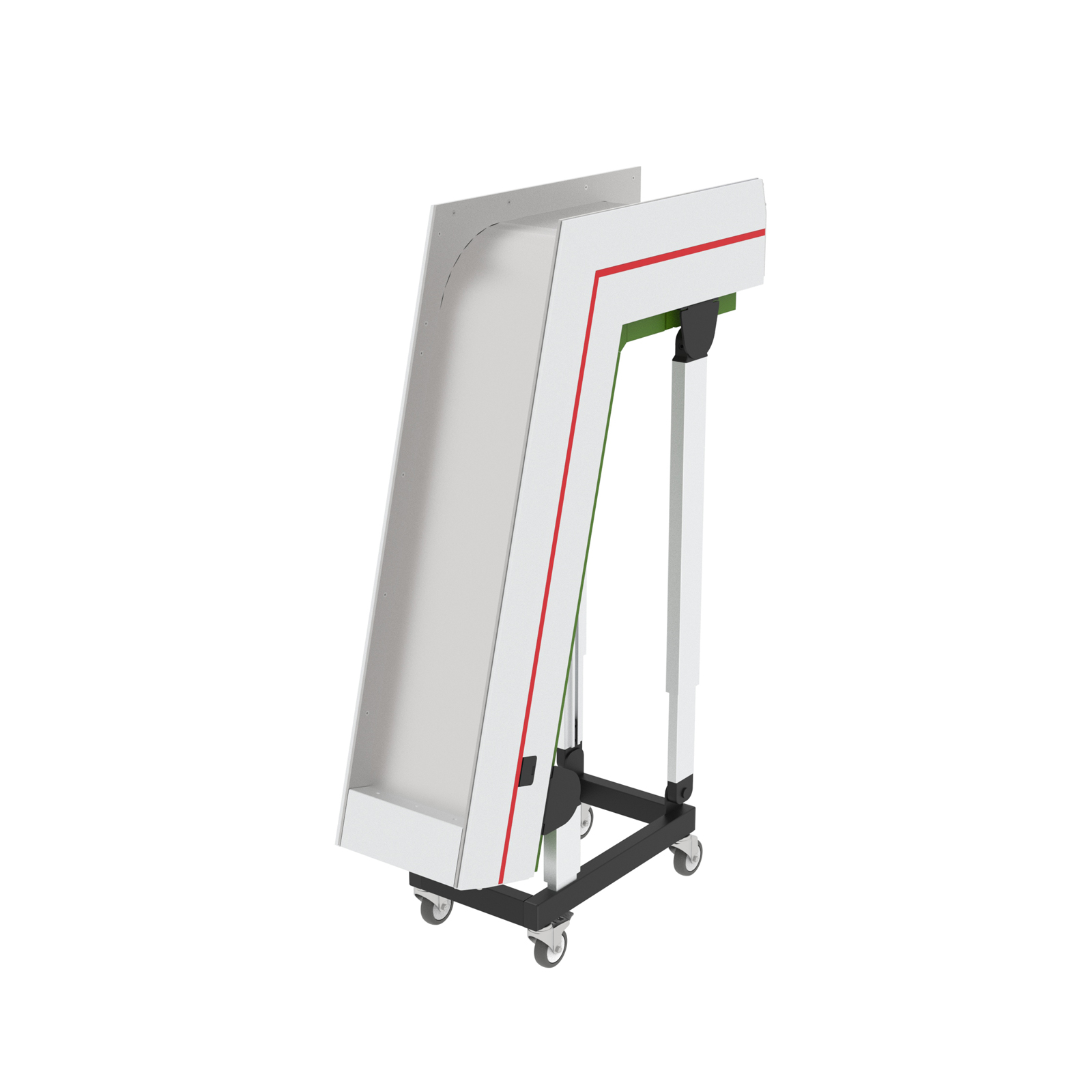

Die positiv abgewinkelten Multi-Tech Magnetförderbänder Typ PMF-LD 010 werden individuell auf die jeweilige Aufgabenstellung der Kunden angepasst. Fünf unterschiedliche Förderwinkel zwischen 30° und 90° stehen zur Verfügung. Somit eignen sich diese Förderbänder bestens, um möglichst platzsparend magnetische Teile steil nach oben zu transportieren.

Mittelgroße positiv abgewinkelte Magnetförderbänder mit Gesamtlängen bis ca. 3.000 mm werden oftmals mit einem Untergestell Typ LD 010 ausgestattet. Es besteht aus einem geschweißten Grundrahmen, auf dem zwei senkrecht stehende und zwei drehbare teleskopierbare Aluminiumprofile montiert werden, die als Aufnahme für das Förderband dienen. Die Profile werden dabei mit Drehpunkten in den unteren Nuten des Bandrahmens befestigt. Diese Untergestellausführung bietet große Stabilität und erlaubt die Aufnahme schwererer Scharnierbandförderer oder zusätzlicher Anbauteile, insbesondere bei extremen Neigungswinkeln.

Der obere Flachbandteil hängt dabei in aller Regel frei über und kann so schwebend in Maschinenschächte eingeschoben werden. Längere Flachbänder werden durch zusätzliche Bandabstützungen abgefangen.

Magnetförderer vom Typ PMF-LD 010 werden oftmals als Maschinenaustragsbänder, als Zuführbänder von Material in Folgeprozesse oder als Verkettungsbänder zwischen Arbeitsstationen eingesetzt.

Der Bandkörper besteht aus einem Aluminium-Profilsystem. Die stabilen Profile verfügen jeweils seitlich und unterhalb des Förderbandes über eine Nut, die für die Anbringung von Untergestellen, Antriebseinheiten, Sensorik und sonstigen Anbauteilen genutzt werden können. Dies vermeidet aufwändige Bohr- oder Schweißarbeiten und gewährleistet maximale Flexibilität.

In den Bandkörper der Magnetförderbänder Typ PMF-LD 010 sind Kunststoff-Gleitleisten integriert, in denen zwei umlaufende Ketten geführt werden. An diesen Ketten werden in regelmäßigen Abständen Magnetträgerleisten montiert, welche unter einem in den Bandkörper integrierten Edelstahl-Rutschblech entlanglaufen. Ferritisches Material, welches auf dem Rutschblech liegt, wird durch die Magnetkraft angezogen und entsprechend mitgezogen. Starke Neodymmagnete sorgen dabei für hohe Haftkraft und gute Teilemitnahme.

Die Rutschbleche werden je nach kundenindividueller Aufgabenstellung in glatter oder strukturierter Oberfläche ausgeführt. Insbesondere bei öligen Teilen sorgt die Struktur dafür, dass Anhaftungen vermieden und die Teile sicher transportiert werden. Bei Bedarf werden zusätzliche Verschleißbleche im Aufgabebereich des Förderguts montiert.

In der Förderbandkonstruktion der Magnetförderbänder Typ PMF-LD 010 sind Federspanner integriert, um die Ketten immer unter ausreichender Spannung zu halten und somit Einstellungs- und Wartungsaufwand zu reduzieren. Der Bandkörper ist komplett gekapselt, sodass es außen keine bewegten Teile gibt. Dies gewährleistet ein Höchstmaß an Arbeitssicherheit.

Die Multi-Tech Magnetförderbänder werden mit leistungsstarken Drehstrommotoren ausgeführt, die mit unterschiedlichen Motorleistungen, Getriebeuntersetzungen und Steuerungen an die entsprechende Förderaufgabe angepasst werden.
