Die z-förmig abgewinkelten Multi-Tech Magnetförderbänder Typ ZMF-HM 010 werden individuell auf die jeweilige Aufgabenstellung der Kunden angepasst. Fünf unterschiedliche Förderwinkel zwischen 30° und 90° stehen zur Verfügung. Somit eignen sich diese Förderbänder bestens, um möglichst platzsparend magnetische Teile steil nach oben zu transportieren.

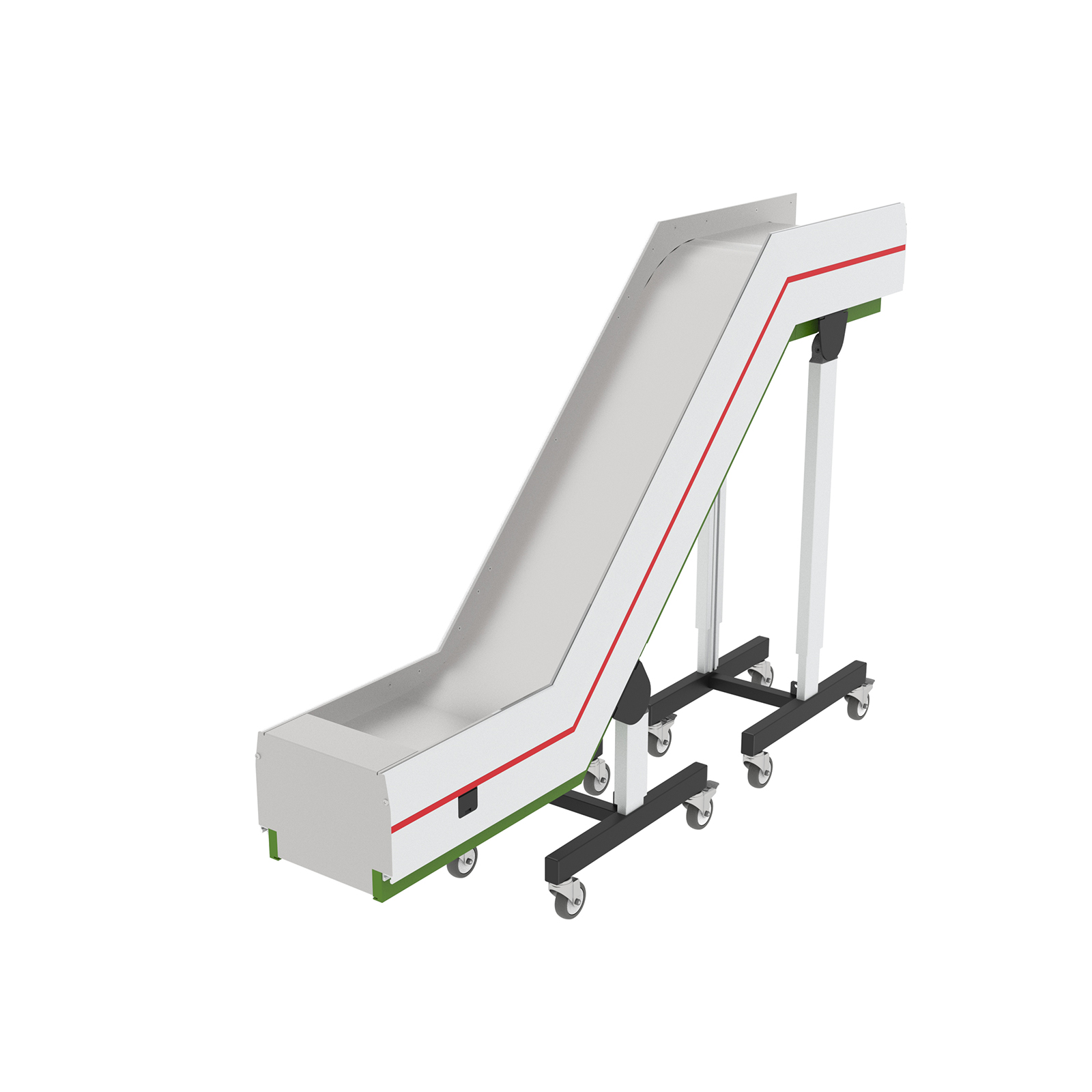

Insbesondere größere Z-förmig abgewinkelte Magnetförderbänder mit langem Steilbandteil können mit einem Untergestell Typ HM 010 ausgeführt werden. Das Untergestell besteht aus mehreren H-förmigen Grundrahmen, die aus einer stabilen Stahl-Schweißkonstruktion bestehen. Darauf werden teleskopierbare Aluminiumprofile montiert, die mittels eines Drehpunktes in den unteren Nuten des Förderbandkörpers befestigt werden. Somit steht die gesamte seitliche Nut des Förderers zur einfachen Anbringung von Anbauteilen und Zubehör zur Verfügung.

Förderbänder in dieser Ausführung werden oftmals eingesetzt, um Stanzschrott in größere Container zu befördern oder auch um Gutteile in höhere Weiterbearbeitungsmaschinen oder ähnliches zu transportieren.

Der Bandkörper des abgewinkelten Magnetförderbandes Typ ZMF-HM 010 besteht dabei aus einem Aluminium-Profilsystem. Die stabilen Profile verfügen jeweils seitlich und unterhalb des Förderbandes über eine Nut, die für die Anbringung von Untergestellen, Antriebseinheiten, Sensorik und sonstigen Anbauteilen genutzt werden können. Dies vermeidet aufwändige Bohr- oder Schweißarbeiten und gewährleistet maximale Flexibilität.

In den Bandkörper sind Kunststoff-Gleitleisten integriert, in denen zwei umlaufende Ketten geführt werden. An diesen Ketten werden in regelmäßigen Abständen Magnetträgerleisten montiert, welche unter einem in den Bandkörper integrierten Edelstahl-Rutschblech entlanglaufen. Ferritisches Material, welches auf dem Rutschblech liegt, wird durch die Magnetkraft angezogen und entsprechend mitgezogen. Starke Neodymmagnete sorgen dabei für hohe Haftkraft und gute Teilemitnahme.

Die Rutschbleche werden je nach Aufgabenstellung in glatter oder strukturierter Oberfläche ausgeführt. Insbesondere bei öligen Teilen sorgt die Struktur dafür, dass Anhaftungen vermieden und die Teile sicher transportiert werden. Bei Bedarf werden zusätzliche Verschleißbleche im Aufgabebereich des Förderguts montiert.

In der Förderbandkonstruktion sind Federspanner integriert, um die Ketten immer unter ausreichender Spannung zu halten und somit Einstellungs- und Wartungsaufwand zu reduzieren. Der Bandkörper ist komplett gekapselt, sodass es außen keine bewegten Teile gibt. Dies gewährleistet ein Höchstmaß an Arbeitssicherheit.

Die Multi-Tech Magnetförderbänder vom Typ ZMF-HM 010 werden mit leistungsstarken Drehstrommotoren ausgeführt, die mit unterschiedlichen Motorleistungen, Getriebeuntersetzungen und Steuerungen an die entsprechende Förderaufgabe angepasst werden.
