Separiertrommeln 3 R5 B bis 3 R12 B

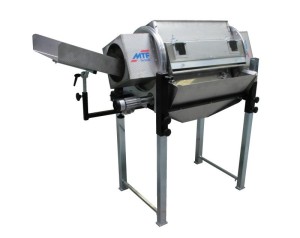

Rechtecktrommel

MTF Technik - Separiertrommeln 3 R5 B bis 3 R12 B

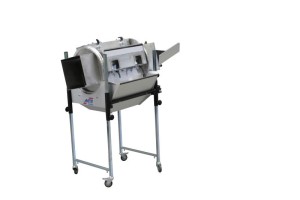

Rechtecktrommel Typ 3 R7 B

MTF Technik - Separiertrommeln 3 R5 B bis 3 R12 B

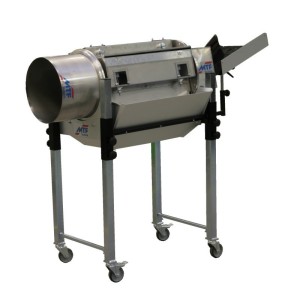

Rechtecktrommel Typ 3 R7 B Sonder

MTF Technik - Separiertrommeln 3 R5 B bis 3 R12 B

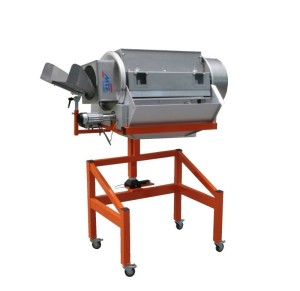

Rechtecktrommel Typ 3 R5 B

MTF Technik - Separiertrommeln 3 R5 B bis 3 R12 B

Rechtecktrommel mit strukturierter Oberfläche zum Einsatz in einer Stanzerei mit stark ölbehafteten Teilen.

MTF Technik - Separiertrommeln 3 R5 B bis 3 R12 B

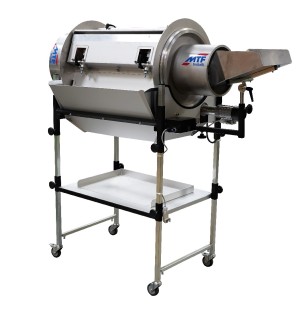

Rechtecktrommel 3 R7 B in Sonderausführung mit Höhenverstellung mittels Gasdrucksäule


Mit der neu entwickelten Rechtecktrommel Typ 3 R7 B stellt MTF Technik einmal mehr ihre Kompetenz im Bereich der Separierung unter Beweis. Einzigartig durch ein patentiertes Verfahren zur Vermeidung von Teileverklemmung.

Die MTF Rechtecktrommeln der Typen 3 R5 B bis 3 R12 B dienen zum automatischen Separieren von Teilen unterschiedlicher Form und Größe. Diese Separiertrommeln werden insbesondere dann eingesetzt, wenn verhakungsfreudige oder weiche, haftende Teile voneinander getrennt werden sollen. Ebenso können Teile mit minimalen Größenunterschieden getrennt werden. Der patentierte Mechanismus zur kurzzeitigen Öffnung des Separierspaltes verhindert dabei wirkungsvoll eine Verklemmung der Teile in den Separierspalten.

Highlights

Nach den Patenten für die Separiertrommel mit Einzelverstellung sowie der Trommel mit Planetenzentralverstellungs-Mechanismus stellt MTF Technik mit der Rechtecktrommel eine weitere patentierte Neuheit vor. Die Rechtecktrommel verfügt über Separierschlitze, die über einen innovativen Mechanismus, jeweils im oberen Bereich der Trommel definiert, geöffnet werden.

  • Definiert öffnende Separierspalte verhindern wirksam Teileverklemmungen und Beschädigungen
  • Kinderleichte und schnelle Einstellung der Separierspalte
  • Besonders geeignet z.B. zur Separation von weicheren Materialien, die sich sonst leicht in Separierspalten verklemmen können

Vorteile

  • Optimale Separierergebnisse - auch bei schwierigen Teilen
  • Schnelle und exakte Einstellung der Separierspalte
  • Kein Verklemmen oder Beschädigen der zu separierenden Teile durch sich öffnende Separierspalte (Patent angemeldet)
  • Edelstahlkäfige für Einsatz in Reinraumumgebungen
  • Stufenlose Höhen- und Neigungsverstellung der Separiertrommeln und damit optimale Anpassung an die Separieraufgabe
  • Leichte Austauschbarkeit der Trommelkäfige (Rollenkäfige, Lochkäfige, Igelkäfige, Rechteckkäfige)
  • Einfache Handhabung
  • Stabile Bauweise in bewährter MTF-Qualität
  • Hochwertige, leistungs- und drehmomentstarke Planetengetriebemotoren
  • Konstante oder stufenlos regelbare Trommeldrehzahlen
  • Separierspalt stufenlos einstellbar zwischen 0 und 60mm
  • Schwenkbare Einlaufrutsche mit dämpfender Auflage aus Polyamid

Produktinformationen

Rechtecktrommel

Anfrageformular

Rechtecktrommel Typ 3 R7 B


Produktdetails

MTF Technik - Separiertrommeln 3 R5 B bis 3 R12 B

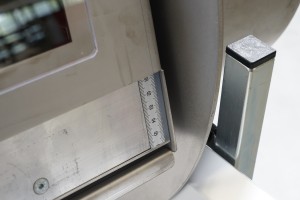

Maßstab zur einfachen, schnellen und exakten Einstellung der Separierschächte (Zubehör)


Anwendungsbeispiele & Tipps

Beispielvideo Separiervorgang Rechtecktrommel Typ 3 R/ B

Anschauungsbeispiel zur Funktionalität einer Rechteck-Separiertrommel zur Separation komplexer Teilegeometrien. Durch eine Rechteckrommel mit zwei 80mm breiten parallel zueinander laufenden Flächen wird ein Hindurchwinden des Angusses verhindert, so dass ein 100% sicheres Separierergebnis erzielt werden kann.

Demonstrationsvideo zur Vermeidung von Klemmprozessen bei keilförmigen Teilen in der Rechtecktrommel
